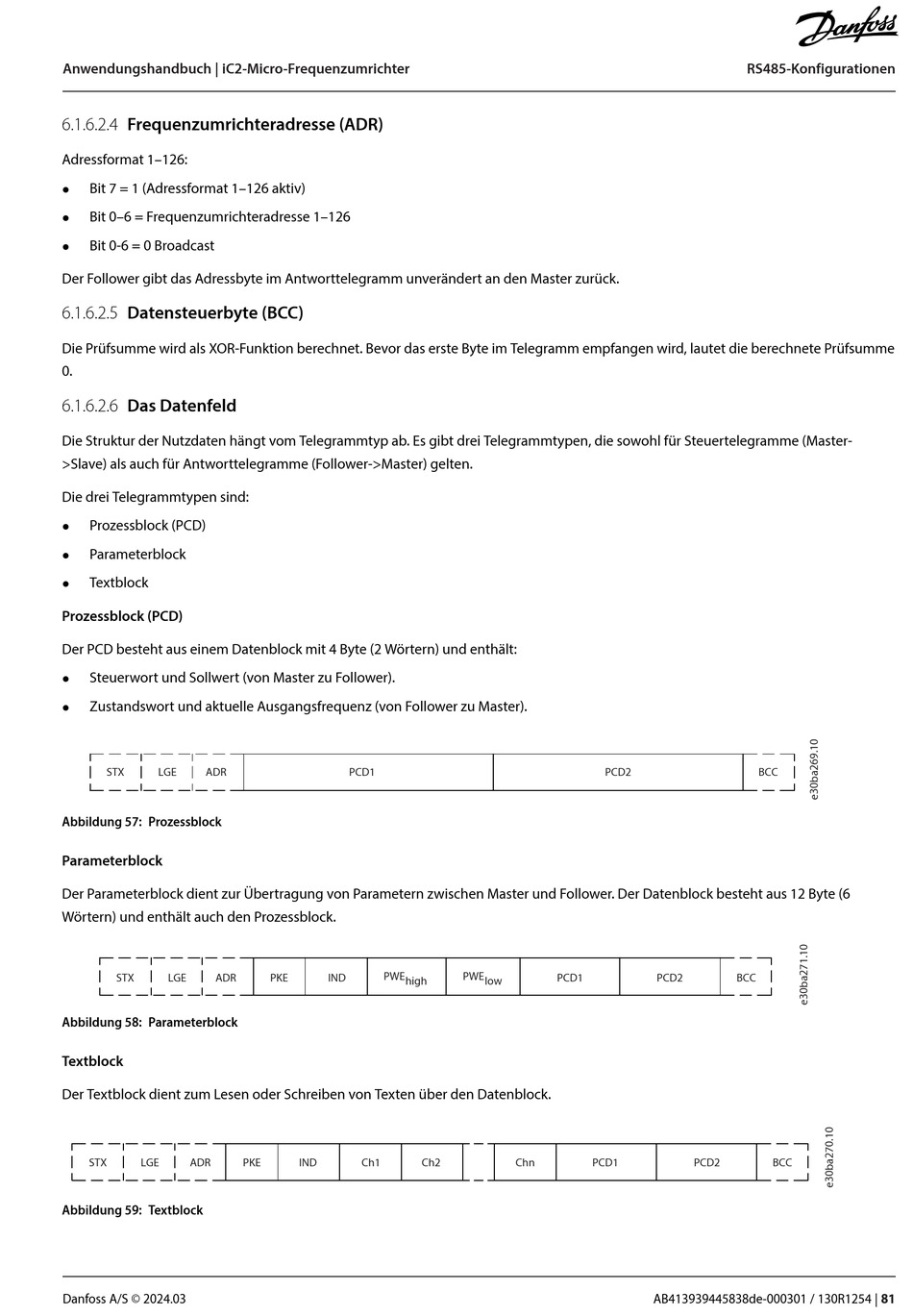

6.1.6.2.4 Frequenzumrichteradresse (ADR)
Adressformat 1–126:
Bit 7 = 1 (Adressformat 1–126 aktiv)
l
Bit 0–6 = Frequenzumrichteradresse 1–126
l
Bit 0-6 = 0 Broadcast
l
Der Follower gibt das Adressbyte im Antworttelegramm unverändert an den Master zurück.
6.1.6.2.5 Datensteuerbyte (BCC)
Die Prüfsumme wird als XOR-Funktion berechnet. Bevor das erste Byte im Telegramm empfangen wird, lautet die berechnete Prüfsumme
0.
6.1.6.2.6 Das Datenfeld
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme (Master-
>Slave) als auch für Antworttelegramme (Follower->Master) gelten.
Die drei Telegrammtypen sind:
Prozessblock (PCD)
l
Parameterblock
l
Textblock
l
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
Steuerwort und Sollwert (von Master zu Follower).
l
Zustandswort und aktuelle Ausgangsfrequenz (von Follower zu Master).
l
STX LGE ADR
Abbildung 57: Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Follower. Der Datenblock besteht aus 12 Byte (6
Wörtern) und enthält auch den Prozessblock.
STX LGE ADR
Abbildung 58: Parameterblock
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
STX LGE ADR
Abbildung 59: Textblock
