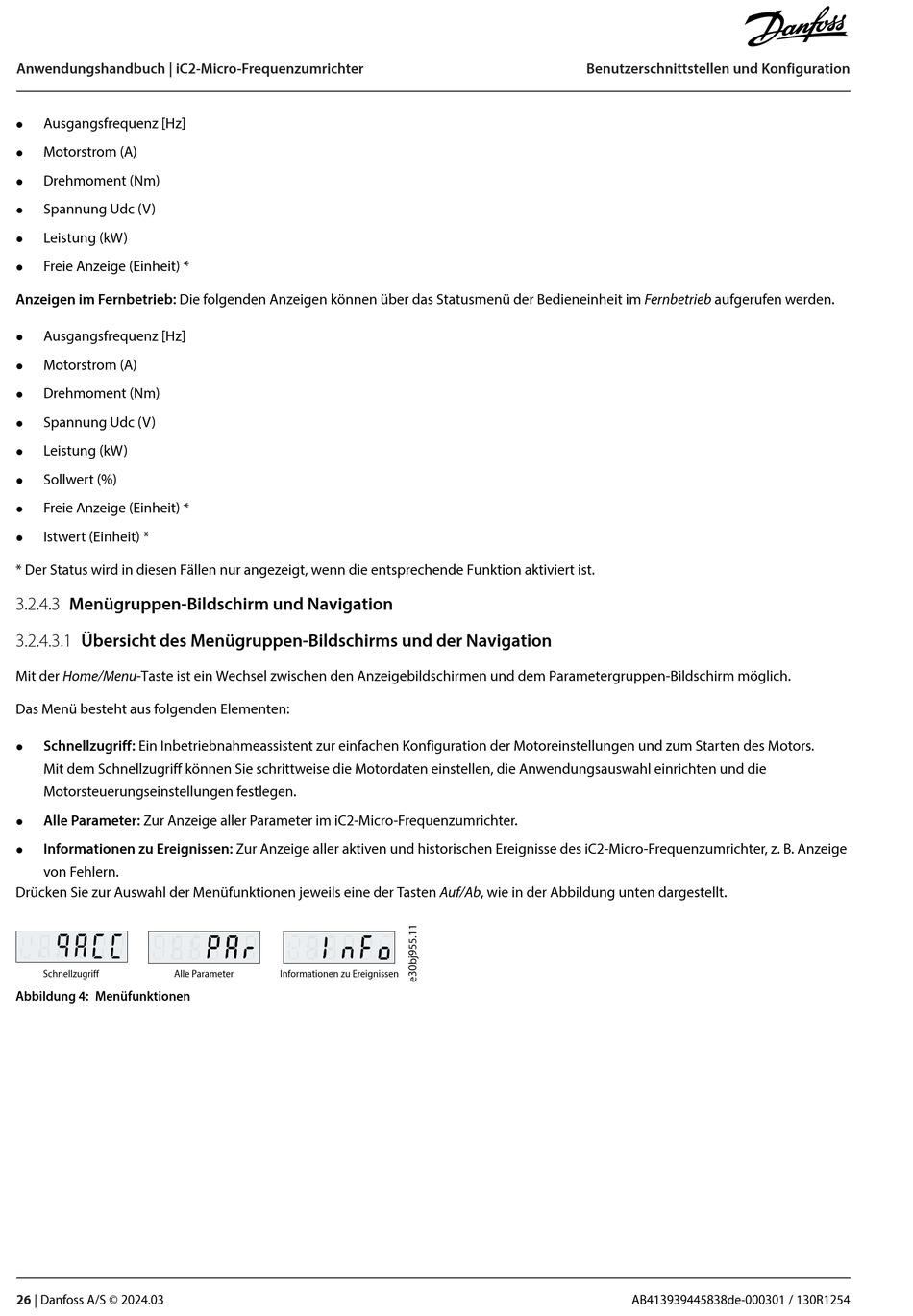

Danfoss iC2-Micro Anwendungshandbuch Seite 26

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Ausgangsfrequenz [Hz]
l
Motorstrom (A)
l
Drehmoment (Nm)
l
Spannung Udc (V)
l
Leistung (kW)
l
Freie Anzeige (Einheit) *
l
Anzeigen im Fernbetrieb: Die folgenden Anzeigen können über das Statusmenü der Bedieneinheit im Fernbetrieb aufgerufen werden.
Ausgangsfrequenz [Hz]
l
Motorstrom (A)
l
Drehmoment (Nm)
l
Spannung Udc (V)
l
Leistung (kW)
l
Sollwert (%)
l
Freie Anzeige (Einheit) *
l
Istwert (Einheit) *
l
* Der Status wird in diesen Fällen nur angezeigt, wenn die entsprechende Funktion aktiviert ist.
3.2.4.3 Menügruppen-Bildschirm und Navigation
3.2.4.3.1 Übersicht des Menügruppen-Bildschirms und der Navigation
Mit der Home/Menu-Taste ist ein Wechsel zwischen den Anzeigebildschirmen und dem Parametergruppen-Bildschirm möglich.
Das Menü besteht aus folgenden Elementen:
Schnellzugriff: Ein Inbetriebnahmeassistent zur einfachen Konfiguration der Motoreinstellungen und zum Starten des Motors.
l
Mit dem Schnellzugriff können Sie schrittweise die Motordaten einstellen, die Anwendungsauswahl einrichten und die
Motorsteuerungseinstellungen festlegen.
Alle Parameter: Zur Anzeige aller Parameter im iC2-Micro-Frequenzumrichter.
l
Informationen zu Ereignissen: Zur Anzeige aller aktiven und historischen Ereignisse des iC2-Micro-Frequenzumrichter, z. B. Anzeige
l
von Fehlern.
Drücken Sie zur Auswahl der Menüfunktionen jeweils eine der Tasten Auf/Ab, wie in der Abbildung unten dargestellt.
Schnellzugriff Alle Parameter
Abbildung 4: Menüfunktionen
26 | Danfoss A/S © 2024.03
Informationen zu Ereignissen
Benutzerschnittstellen und Konfiguration
AB413939445838de-000301 / 130R1254
