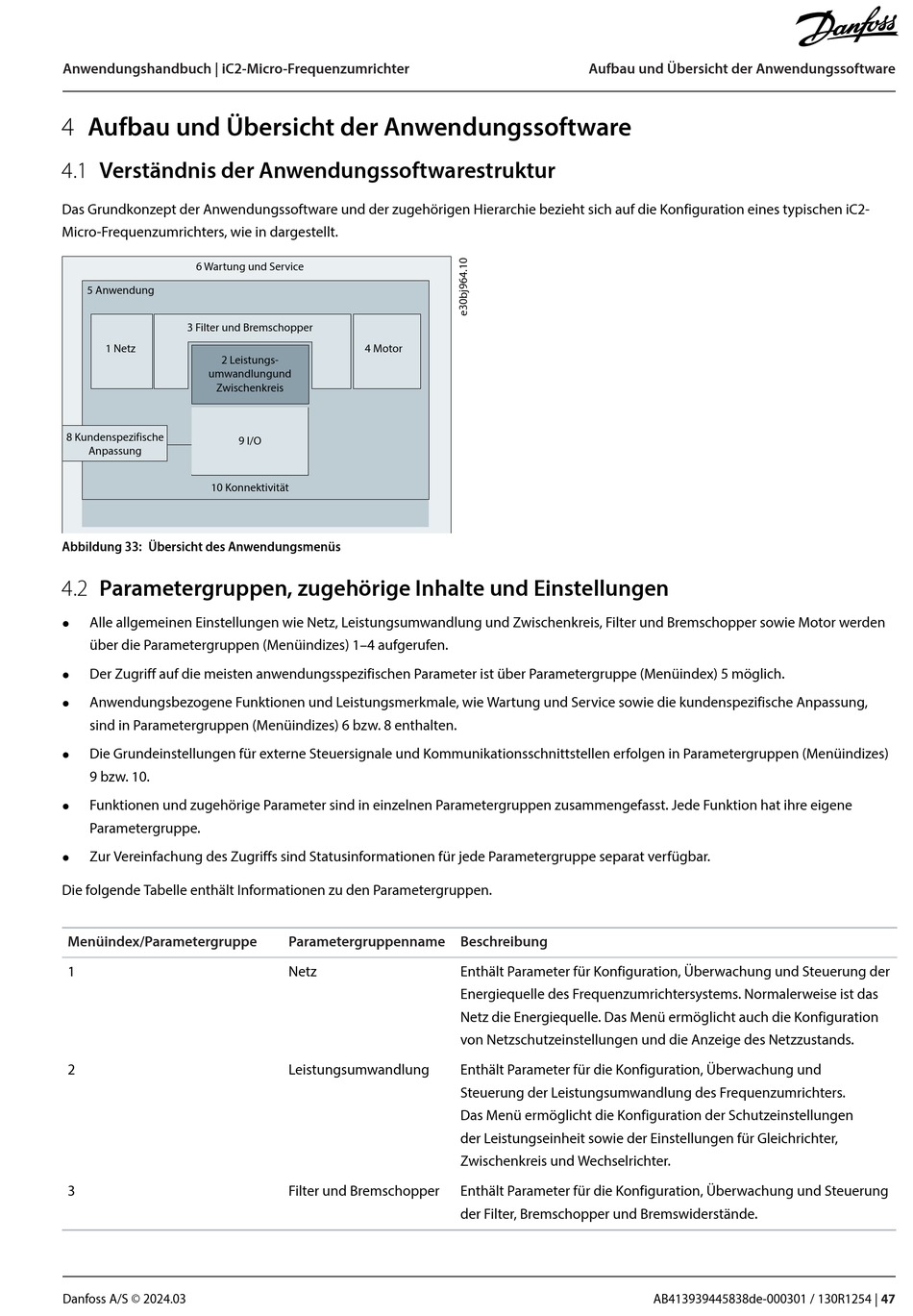

Danfoss iC2-Micro Anwendungshandbuch Seite 47

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
4 Aufbau und Übersicht der Anwendungssoftware
4.1 Verständnis der Anwendungssoftwarestruktur
Das Grundkonzept der Anwendungssoftware und der zugehörigen Hierarchie bezieht sich auf die Konfiguration eines typischen iC2-
Micro-Frequenzumrichters, wie in dargestellt.
6 Wartung und Service
5 Anwendung
3 Filter und Bremschopper
1 Netz
2 Leistungs-
umwandlungund
Zwischenkreis
8 Kundenspezifische
Anpassung
10 Konnektivität
Abbildung 33: Übersicht des Anwendungsmenüs
4.2 Parametergruppen, zugehörige Inhalte und Einstellungen
Alle allgemeinen Einstellungen wie Netz, Leistungsumwandlung und Zwischenkreis, Filter und Bremschopper sowie Motor werden
l
über die Parametergruppen (Menüindizes) 1–4 aufgerufen.
Der Zugriff auf die meisten anwendungsspezifischen Parameter ist über Parametergruppe (Menüindex) 5 möglich.
l
Anwendungsbezogene Funktionen und Leistungsmerkmale, wie Wartung und Service sowie die kundenspezifische Anpassung,
l
sind in Parametergruppen (Menüindizes) 6 bzw. 8 enthalten.
Die Grundeinstellungen für externe Steuersignale und Kommunikationsschnittstellen erfolgen in Parametergruppen (Menüindizes)
l
9 bzw. 10.
Funktionen und zugehörige Parameter sind in einzelnen Parametergruppen zusammengefasst. Jede Funktion hat ihre eigene
l
Parametergruppe.
Zur Vereinfachung des Zugriffs sind Statusinformationen für jede Parametergruppe separat verfügbar.
l
Die folgende Tabelle enthält Informationen zu den Parametergruppen.
Menüindex/Parametergruppe
1
2
3
Danfoss A/S © 2024.03
4 Motor
9 I/O
Parametergruppenname Beschreibung
Netz
Leistungsumwandlung
Filter und Bremschopper
Aufbau und Übersicht der Anwendungssoftware
Enthält Parameter für Konfiguration, Überwachung und Steuerung der
Energiequelle des Frequenzumrichtersystems. Normalerweise ist das
Netz die Energiequelle. Das Menü ermöglicht auch die Konfiguration
von Netzschutzeinstellungen und die Anzeige des Netzzustands.
Enthält Parameter für die Konfiguration, Überwachung und
Steuerung der Leistungsumwandlung des Frequenzumrichters.
Das Menü ermöglicht die Konfiguration der Schutzeinstellungen
der Leistungseinheit sowie der Einstellungen für Gleichrichter,
Zwischenkreis und Wechselrichter.
Enthält Parameter für die Konfiguration, Überwachung und Steuerung
der Filter, Bremschopper und Bremswiderstände.
AB413939445838de-000301 / 130R1254 | 47
