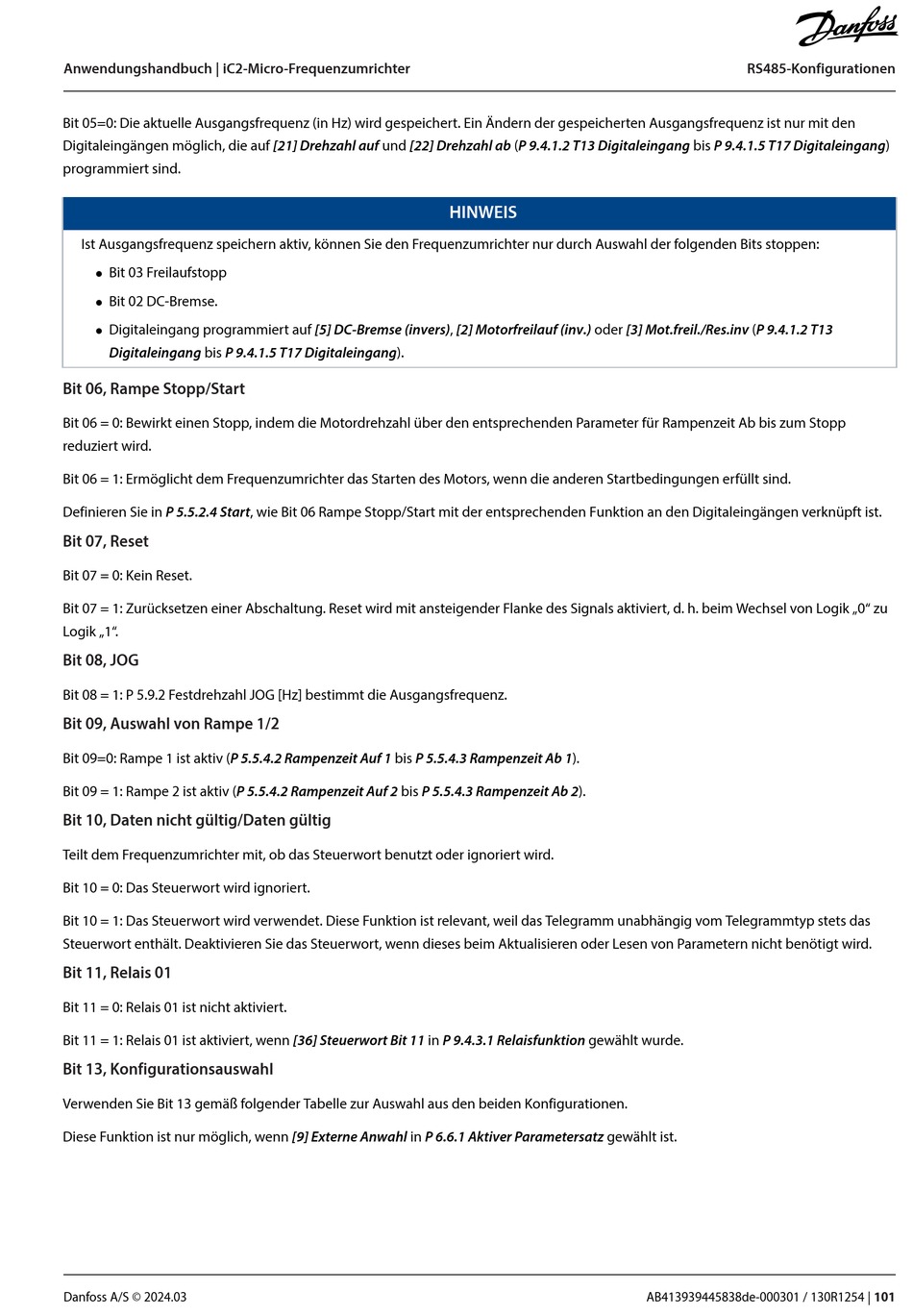

Danfoss iC2-Micro Anwendungshandbuch Seite 101

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Bit 05=0: Die aktuelle Ausgangsfrequenz (in Hz) wird gespeichert. Ein Ändern der gespeicherten Ausgangsfrequenz ist nur mit den
Digitaleingängen möglich, die auf [21] Drehzahl auf und [22] Drehzahl ab (P 9.4.1.2 T13 Digitaleingang bis P 9.4.1.5 T17 Digitaleingang)
programmiert sind.
Ist Ausgangsfrequenz speichern aktiv, können Sie den Frequenzumrichter nur durch Auswahl der folgenden Bits stoppen:
Bit 03 Freilaufstopp
l
Bit 02 DC-Bremse.
l
Digitaleingang programmiert auf [5] DC-Bremse (invers), [2] Motorfreilauf (inv.) oder [3] Mot.freil./Res.inv (P 9.4.1.2 T13
l
Digitaleingang bis P 9.4.1.5 T17 Digitaleingang).
Bit 06, Rampe Stopp/Start
Bit 06 = 0: Bewirkt einen Stopp, indem die Motordrehzahl über den entsprechenden Parameter für Rampenzeit Ab bis zum Stopp
reduziert wird.
Bit 06 = 1: Ermöglicht dem Frequenzumrichter das Starten des Motors, wenn die anderen Startbedingungen erfüllt sind.
Definieren Sie in P 5.5.2.4 Start, wie Bit 06 Rampe Stopp/Start mit der entsprechenden Funktion an den Digitaleingängen verknüpft ist.
Bit 07, Reset
Bit 07 = 0: Kein Reset.
Bit 07 = 1: Zurücksetzen einer Abschaltung. Reset wird mit ansteigender Flanke des Signals aktiviert, d. h. beim Wechsel von Logik „0" zu
Logik „1".
Bit 08, JOG
Bit 08 = 1: P 5.9.2 Festdrehzahl JOG [Hz] bestimmt die Ausgangsfrequenz.
Bit 09, Auswahl von Rampe 1/2
Bit 09=0: Rampe 1 ist aktiv (P 5.5.4.2 Rampenzeit Auf 1 bis P 5.5.4.3 Rampenzeit Ab 1).
Bit 09 = 1: Rampe 2 ist aktiv (P 5.5.4.2 Rampenzeit Auf 2 bis P 5.5.4.3 Rampenzeit Ab 2).
Bit 10, Daten nicht gültig/Daten gültig
Teilt dem Frequenzumrichter mit, ob das Steuerwort benutzt oder ignoriert wird.
Bit 10 = 0: Das Steuerwort wird ignoriert.
Bit 10 = 1: Das Steuerwort wird verwendet. Diese Funktion ist relevant, weil das Telegramm unabhängig vom Telegrammtyp stets das
Steuerwort enthält. Deaktivieren Sie das Steuerwort, wenn dieses beim Aktualisieren oder Lesen von Parametern nicht benötigt wird.
Bit 11, Relais 01
Bit 11 = 0: Relais 01 ist nicht aktiviert.
Bit 11 = 1: Relais 01 ist aktiviert, wenn [36] Steuerwort Bit 11 in P 9.4.3.1 Relaisfunktion gewählt wurde.
Bit 13, Konfigurationsauswahl
Verwenden Sie Bit 13 gemäß folgender Tabelle zur Auswahl aus den beiden Konfigurationen.
Diese Funktion ist nur möglich, wenn [9] Externe Anwahl in P 6.6.1 Aktiver Parametersatz gewählt ist.
Danfoss A/S © 2024.03
HINWEIS
RS485-Konfigurationen
