Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Wenn Min. Soll-/Ist- Wert einen negativen Wert einnimmt und der Parameter des AI-Mindestwerts Spannung/Strom niedrig auf 0
l
eingestellt ist, läuft der Motor mit dem Wert von Min. Soll-/Ist- Wert ohne Erwartung, wenn das Analogeingangssignal verloren geht
(AI-Eingangswert = 0). Dies würde ein Unsicherheitsrisiko oder eine Gefahr darstellen. Daher sollten die Parameter von AI Spannung/
Strom niedrig auf einen anderen Wert als Null eingestellt werden, z. B. 2 V oder 4 mA.
Die folgende Abbildung zeigt ein Beispiel für die Verwendung des T33 Analogeingangs (Spannungsmodus, von 2 V bis 10 V) für die
l
Totzonenfunktion zur Regelung des Motors zwischen -50 Hz und 50 Hz.
P 9.5.2.9 T33 Hoher Soll-/Ist-Wert
(Beispielwert: 50 Hz)
P 9.5.2.3 T33 Niederspannung
(Beispielwert: 2 V)
0 Hz
0 V
P 9.5.2.7 T33 Min. Soll-/Ist-Wert
(Beispielwert: -50 Hz)

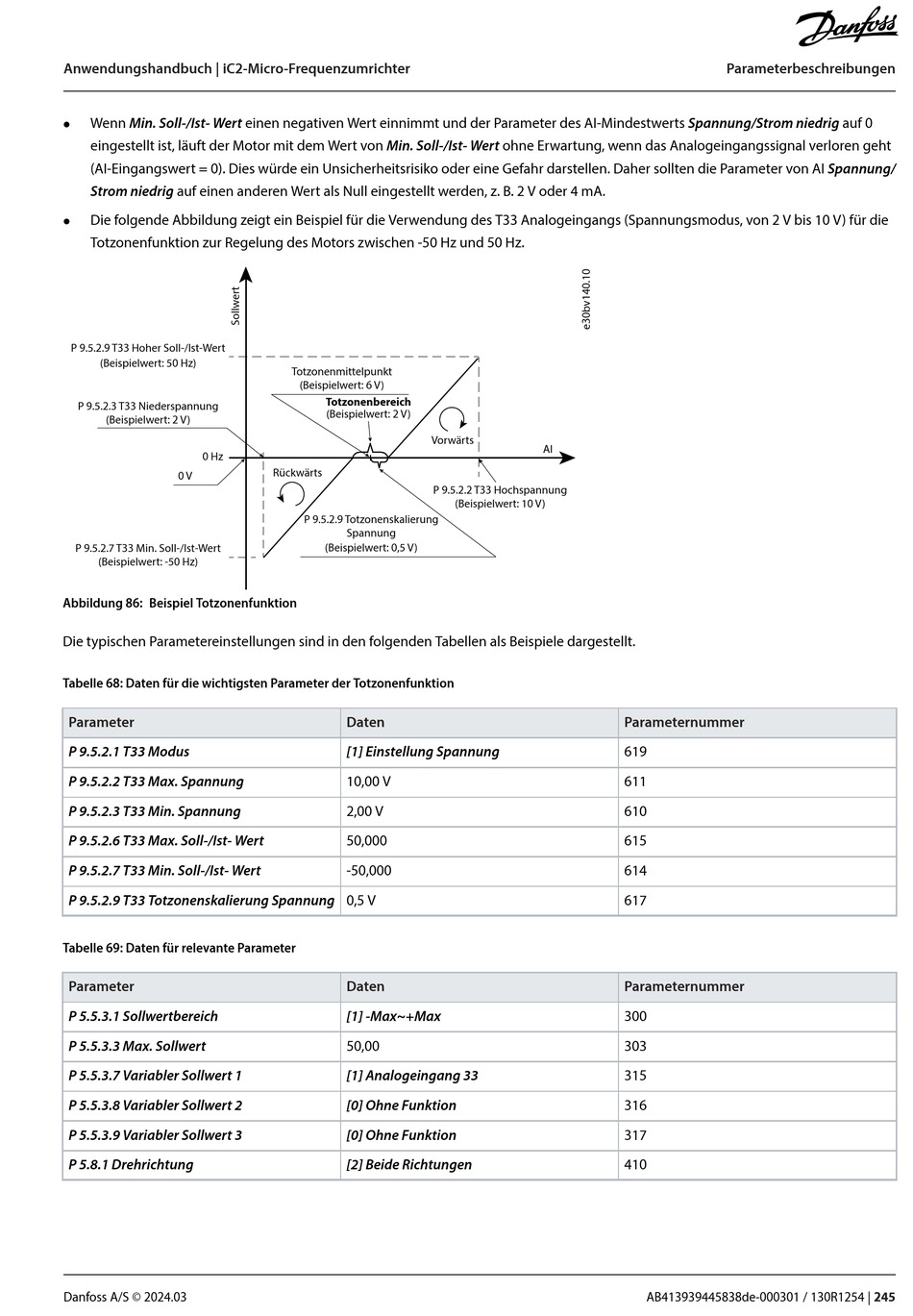

Abbildung 86: Beispiel Totzonenfunktion
Die typischen Parametereinstellungen sind in den folgenden Tabellen als Beispiele dargestellt.
Tabelle 68: Daten für die wichtigsten Parameter der Totzonenfunktion
Parameter
P 9.5.2.1 T33 Modus
P 9.5.2.2 T33 Max. Spannung
P 9.5.2.3 T33 Min. Spannung
P 9.5.2.6 T33 Max. Soll-/Ist- Wert
P 9.5.2.7 T33 Min. Soll-/Ist- Wert
P 9.5.2.9 T33 Totzonenskalierung Spannung 0,5 V
Tabelle 69: Daten für relevante Parameter
Parameter
P 5.5.3.1 Sollwertbereich
P 5.5.3.3 Max. Sollwert
P 5.5.3.7 Variabler Sollwert 1
P 5.5.3.8 Variabler Sollwert 2
P 5.5.3.9 Variabler Sollwert 3
P 5.8.1 Drehrichtung
Danfoss A/S © 2024.03
Totzonenmittelpunkt
(Beispielwert: 6 V)
Totzonenbereich
(Beispielwert: 2 V)
Vorwärts
Rückwärts
P 9.5.2.2 T33 Hochspannung
P 9.5.2.9 Totzonenskalierung
Spannung
(Beispielwert: 0,5 V)
Daten
[1] Einstellung Spannung
10,00 V
2,00 V
50,000
-50,000
Daten
[1] -Max~+Max
50,00
[1] Analogeingang 33
[0] Ohne Funktion
[0] Ohne Funktion
[2] Beide Richtungen
AI
(Beispielwert: 10 V)
Parameternummer
619
611
610
615
614
617
Parameternummer
300
303
315
316
317
410
Parameterbeschreibungen
