5.6.2 Sollwertgrenzen

Der Sollwertbereich, der minimale Sollwert und der maximale Sollwert definieren den zulässigen Bereich der Summe aller Sollwerte.
Die Summe aller Sollwerte wird bei Bedarf begrenzt. Die Beziehung zwischen dem resultierenden Sollwert (nach der Befestigung)
und der Summe aller Sollwerte wird in
Sollwertbereich = Minimum bis Maximum
Resultierender Sollwert
Maximaler Sollwert
Vorwärts
Minimaler Sollwert
-Minimaler Sollwert
Rückwärts
-Maximaler Sollwert

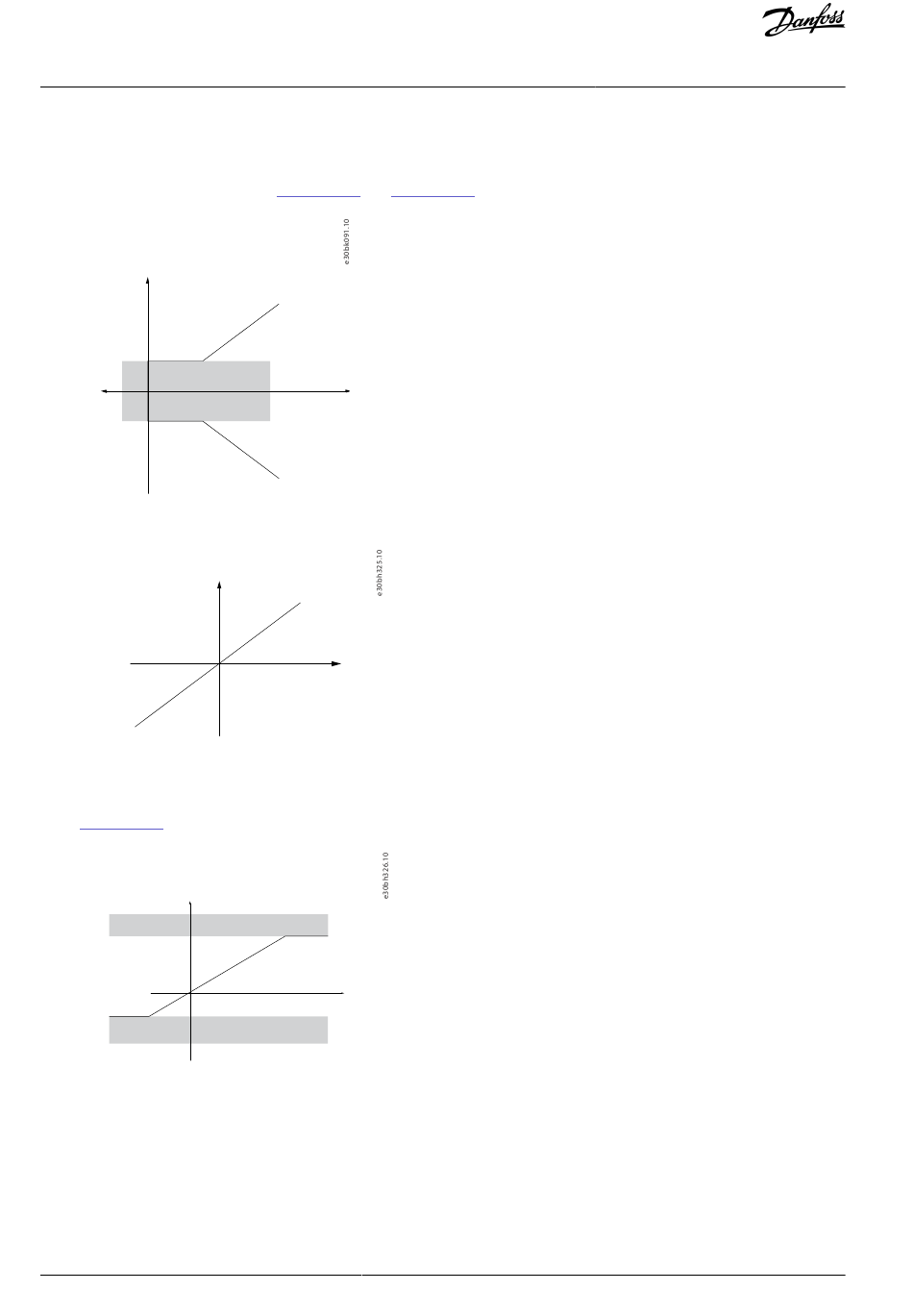

Abbildung 31: Sollwertbereich ist auf 0 eingestellt
Sollwertbereich = -Maximum bis +Maximum
Resultierender Sollwert
Maximaler Sollwert
-Maximaler Sollwert
Abbildung 32: Sollwertbereich ist auf 1 eingestellt
Der minimale Sollwert kann nicht auf weniger als 0 eingestellt werden, es sei denn, das Regelverfahren ist auf Prozess eingestellt. In
diesem Fall ergibt sich das Verhältnis zwischen dem resultierenden Sollwert (nach der Befestigung) und der Summe aller Sollwerte
wie in Abbildung 34 gezeigt.
Sollwertbereich = Minimum bis Maximum
Resultierender Sollwert
Maximaler Sollwert
Minimaler Sollwert
Abbildung 33: Summe aller Sollwerte, wenn das Regelverfahren auf Prozess eingestellt ist

5.6.3 Skalierung von Festsollwerten und Bussollwerten

Festsollwerte werden gemäß den folgenden Regeln skaliert:
• Wenn der P 5.5.3.1 Sollwertbereich auf [0] Min.–Max. eingestellt ist, entspricht ein Sollwert von 0 % dem Wert 0 [Einheit], wobei
eine beliebige Einheit (U/min, m/s, bar usw.) zulässig ist. Ein Sollwert von 100 % entspricht hingegen dem Maximum (Absolut-
wert von P 5.5.3.3 Max. Sollwert, Absolutwert von P 5.5.3.4 Min. Sollwert).
•
Wenn der P 5.5.3.3 Sollwertbereich auf [1] -Max bis +Max eingestellt ist, entspricht ein Sollwert von 0 % dem Wert 0 [Einheit] und
ein Sollwert von 100 % dem maximalen Sollwert.
46 | Danfoss A/S © 2022.06
Abbildung 32 und Abbildung 33
Summe aller
Sollwerte
Summe aller Sollwerte
Summe aller
Sollwerte
gezeigt.
