DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Telefone und sonstige Anlageelemente installieren und verdrahten
Beispiel für eine analoge Querverbindung
Bildlegende
1. Externe Amtsleitung oder Adapter

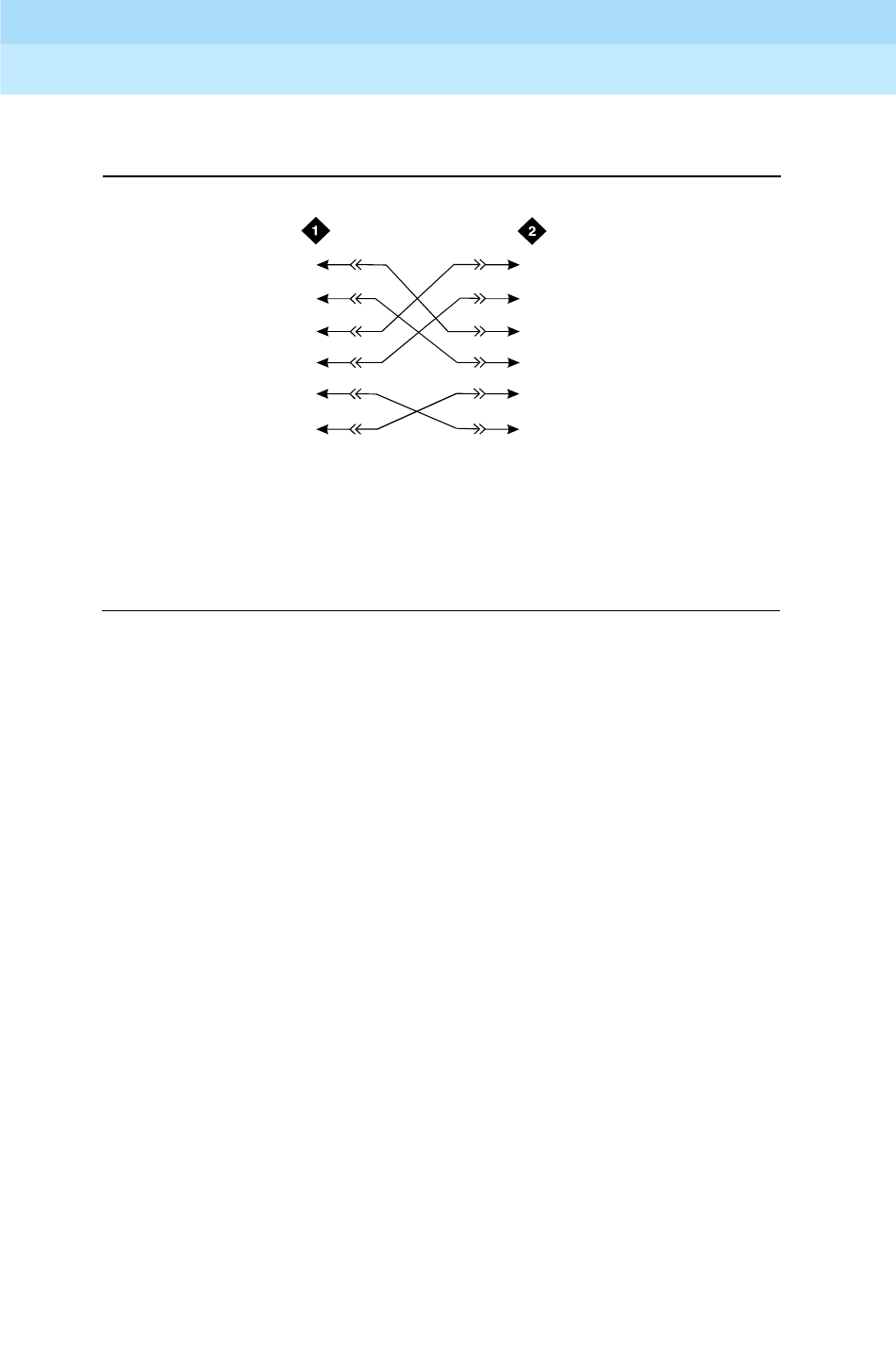

Bild 1-33. Verdrahtung einer analogen Querverbindung
1. Vor dem Installieren der Querverbindungsbaugruppe müssen Sie
die Optionsschalter gemäß der Beschreibung in
„Installationsabschluss und Pinbelegung der Kabel"
2. Verbinden Sie die Pins an der Querverbindungsbaugruppe mit Hilfe von
Rangierschnüren mit den entsprechenden Adern der externen Querver-
bindung. Erfragen Sie die Bezeichnungen der Querverbindungsleitungen
beim Hersteller bzw. Anbieter der externen Querverbindungen. Das
Beispiel in
System-Querverbindungen.
3. Nehmen Sie die Konfiguration im Bildschirm „Trunk Group" vor. Siehe
Handbuch DEFINITY Enterprise Communications Server Release 9
Administrator's Guide .
T1 26
1
R1
T11
27
R11 2
E1 28
M1
3
Bild 1-33 zeigt die Verbindung zwischen zwei DEFINITY-
29 T2
4 R2
30 T12
5 R12
31 E2
6 M2
tie_wire RBP 040596
2. Querverbindungsbaugruppe
Kapitel 2,
einstellen.
Ausgabe 2
November 2000
1-69
