DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
4
Hardware hinzufügen oder entfernen
IP Solutions hinzufügen
3. Verbinden Sie beim Hinzufügen einer neuen TN799B ein Ende des
DW8-Kabels mit dem 259A-Stecker. Schließen Sie das andere Ende an
das Netzwerk des Kunden an.
4. Stecken Sie den Amphenolstecker auf der externen Kabelbaugruppe in
den Backplane-Anschluss für den TN802B-Steckplatz (den Steckplatz der
drei benötigten Steckplätze mit der höchsten Nummer).
Modem anschließen
ANMERKUNG:
Diese Anweisungen gelten für den Anschluss des U.S. Robotics-Modems,
das nur an Kunden in den USA geliefert wird. Beachten Sie bei Verwendung
eines anderen Modems die Anweisungen des Herstellers zum Anschließen
des Geräts.
1. Verbinden Sie den RS232-Port des Modems mit dem Anschluss MODEM
an der externen Kabelbaugruppe TN802B.
2. Schließen Sie eine analoge Telefonleitung an den äußeren linken
Analogleitungsport entsprechend
3. Stellen Sie sicher, dass die DIP-Schalter des Modems entsprechend
Bild 4-6
4. Schließen Sie das Modem an einer Wechselstromsteckdose an.
5. Schalten Sie das Modem mit dem Schalter an der Gerätevorderseite ein.
Bildlegende
1. Analogleitung hier anschließen.
2. DIP-Schalter 5 muss oben stehen.

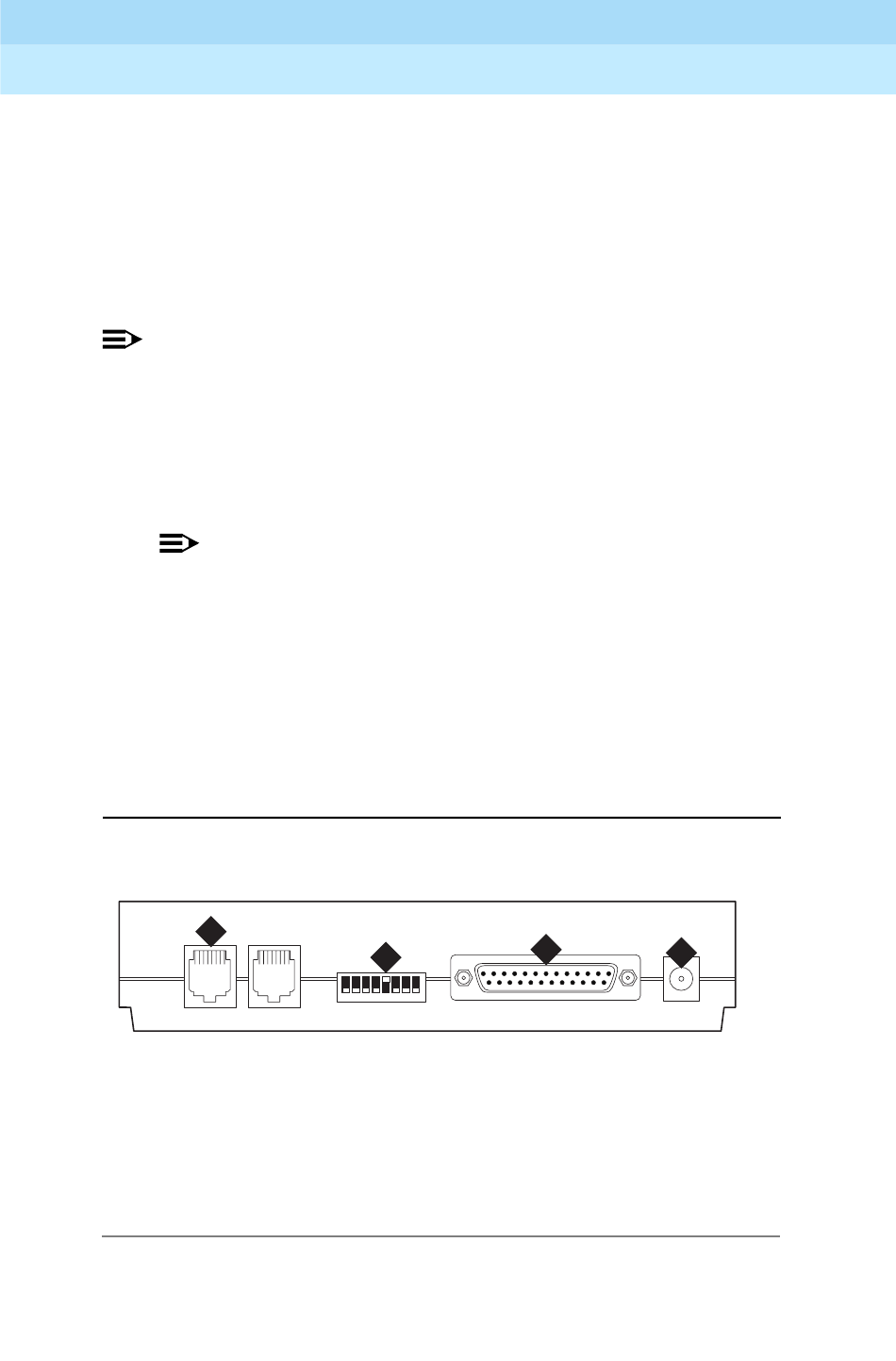

Bild 4-6. Externe Modemanschlüsse für U.S. Robotics-Modem
ANMERKUNG:
Überprüfen Sie die Etiketten in der Nähe der Anschlüsse; die
MODEM- und COM2-Anschlüsse sehen gleich aus.
und
Tabelle 4-7 auf Seite 4-53
1
1 2 3 4 5 6 7 8
Bild 4-6
am Modem an.
eingestellt sind.
3
2
3. MODEM-Stecker hier anschließen.
4. Netzanschluss hier herstellen.
Ausgabe 2
November 2000
4-52
4
