DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Kabel für außen liegende Nebenstellen installieren
Bild 1-45
Konzentration von Analogleitungspaaren wird in beiden Gebäuden eingesetzt,
damit möglichst wenige Kabel für die außen liegenden Nebenstellen installiert
werden müssen. Am Hauptverteiler müssen Rangierschnüre zwischen einer
Reihe bzw. einem Anschlussblock im weißen Feld und bis zu drei Reihen bzw.
Anschlussblöcken im lila Feld angeschlossen werden. An der Nebenstelle wird ein
Konzentratorkabel des Typs WP-90929, Liste 1, angeschlossen. Auf jedem der
drei Finger des Konzentratorkabels liegen acht Nebenstellenanschlüsse.
Bildlegende
1. Lokal konfigurierte Kabel
2. Mehrpaarige Schutzvorrichtungen (Primäre
Sicherungselemente mit Feinsicherungen
oder äquivalente Elemente mit
Fremdstromschutz)
3. B25A-Kabel
4. Konzentratorkabel (WP90929 Liste 1)
5. Adapter 356A
6. Kabel für außen liegende Nebenstellen

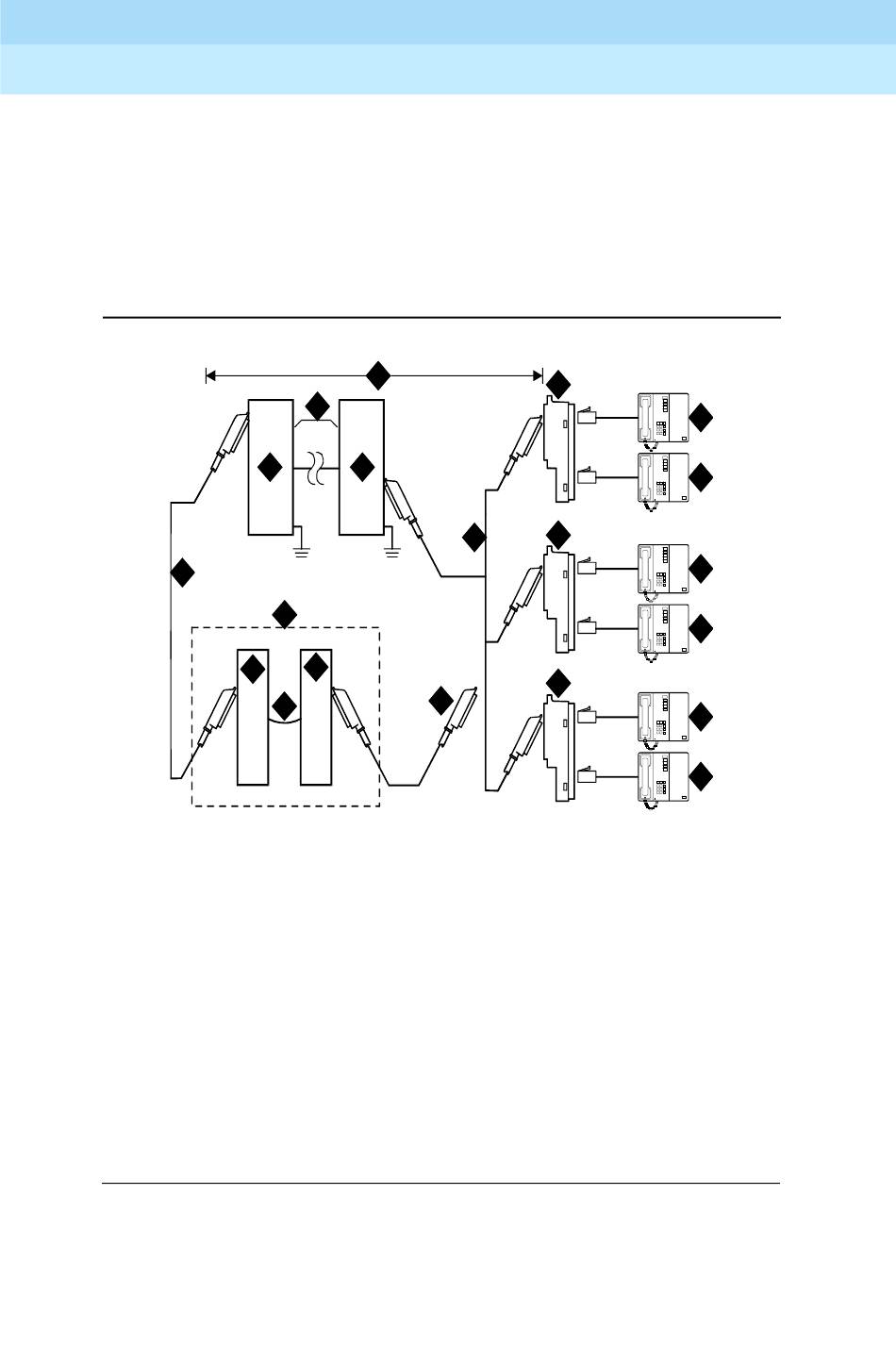

Bild 1-45. Verbindungen zu 24 außen liegenden Telefonen
zeigt die Verbindungen für bis zu 24 außen liegende Analogtelefone. Die
6
2
3
8
10
9
11
1
2
4
12
7. Außen liegende Analogtelefone
8. Teil des Hauptverteilers
9. Nebenstellenseite (weißes Feld)
10. Systemseite (lilafarbenes Feld)
11. Rangierschnüre
12. Zur Analogbaugruppe TN2183,
TN769 oder TN746B
Ausgabe 2
November 2000
5
7
7
5
7
7
5
7
7
crdf24o RPY 012398
1-96
