DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Auspacken und kontrollieren
2. Zu den Bestellnummern der Anlageelemente siehe
Seite
3. Entfernen Sie vor dem Installieren der Gehäuse die Gehäusetüren,
indem Sie sie öffnen, dann gerade nach oben ziehen und von den
Scharnierzapfen abheben.
1
qrdmpart KLC 011598

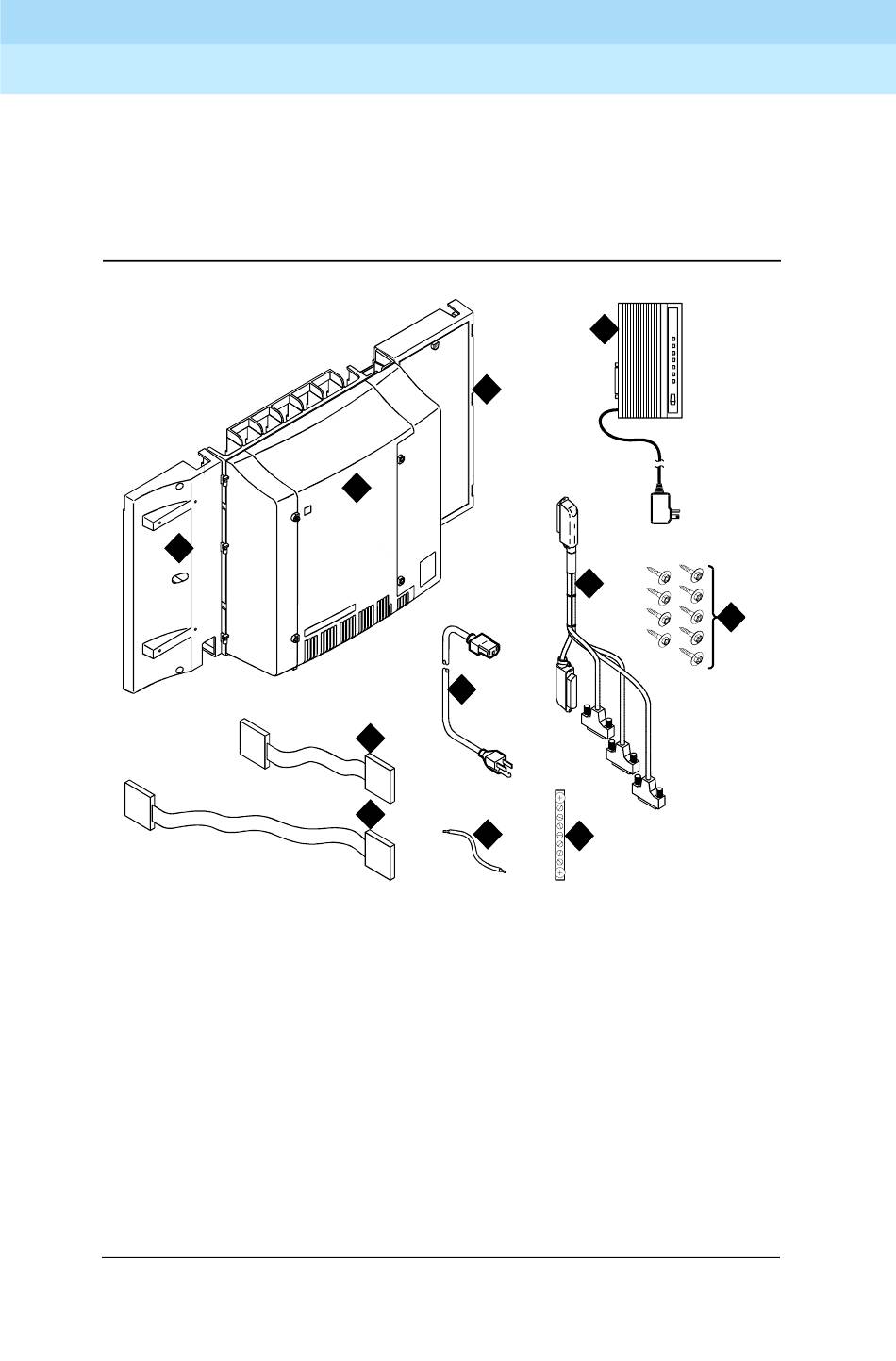

Bildlegende
1. Linke Seitenwand (dient auch als
Schablone für Wandmontage bzw. als
Sockel für Bodenmontage)
2. Kompaktes Modulgehäuse
3. Rechte Seitenwand
4. Externes Modem von U.S. Robotics (nicht
immer Teil des Lieferumfangs)
5. Ansatzschrauben Nr. 12 x 1-Zoll (2,5 cm)
6. Prozessorschnittstellenkabel (gehört nicht
zum Lieferumfang aller Gehäuse)
Bild 1-1. Mitgeliefertes Zubehör beim kompakten Modulgehäuse
1-3.
2
8
9
Tabelle 1-1 auf
4
3
6
7
10
11
7. Netzkabel (NEMA 5-15P oder
IEC 320)
8. Senkrechtes TDM/LAN-Bus-Kabel
(nicht immer Teil des Lieferumfangs)
9. Waagerechtes TDM/LAN-Bus-Kabel
(nicht immer Teil des Lieferumfangs)
10. 35,5 cm langes 6-AWG-
Erdungskabel (Nr. 40) (16 mm
11. Erdungsklemme
Ausgabe 2
November 2000
1-2
