DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Telefone und sonstige Anlageelemente installieren und verdrahten
Separate Spannungsversorgung anschließen
Mit dem Adapter 400B2 lässt sich die lokale Spannungsversorgung (–48V-)
bequem an einer Anschlussdose anschließen. Siehe

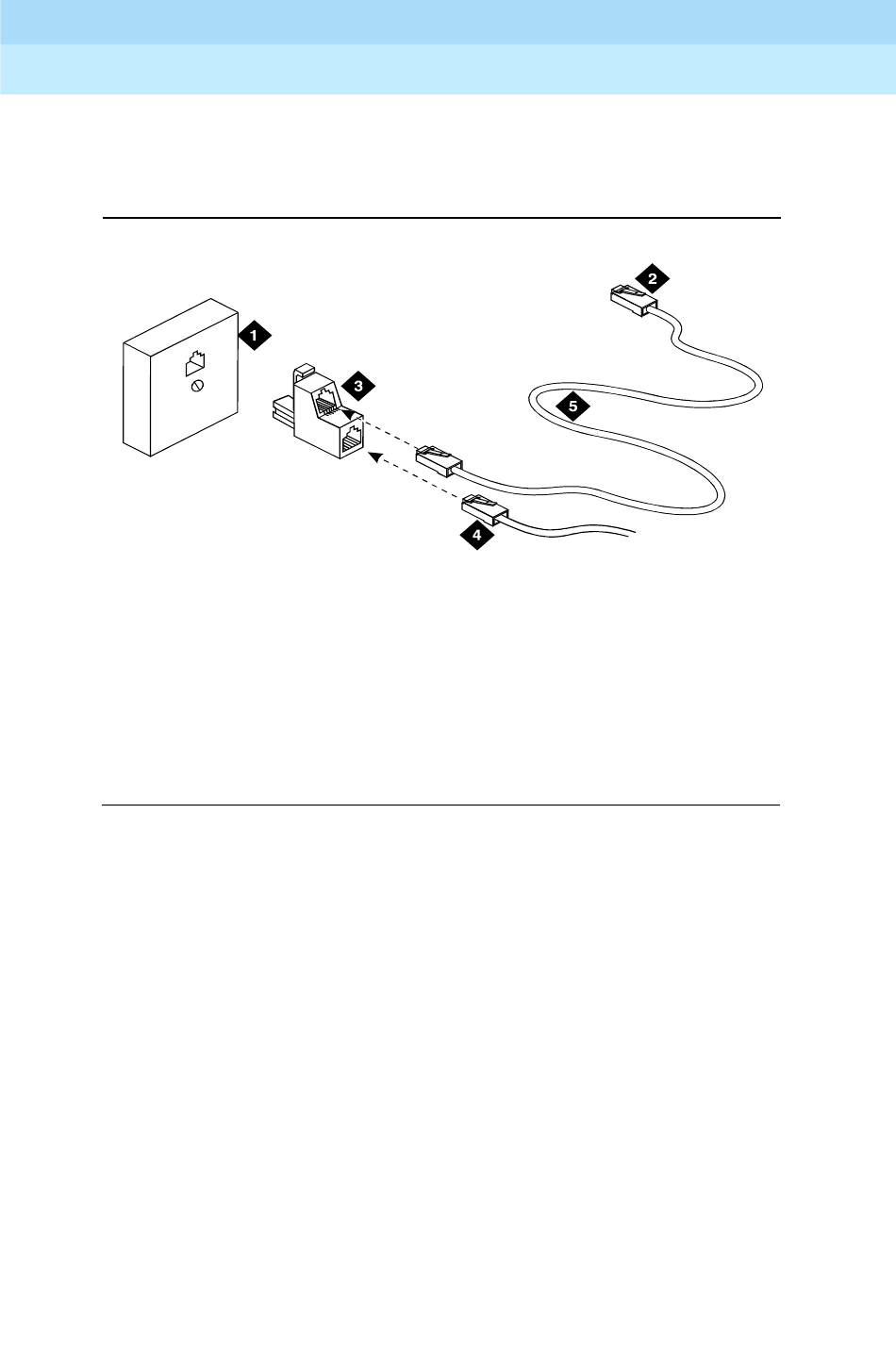

Bildlegende
1. Aufputz-Anschlussdose
2. Zum separaten Verteiler (z. B. 1151A
oder 1151A2)
3. Adapter 400B2
Bild 1-31. Anschluss des Adapters 400B2 an eine Steckverbindung
Die Spannungsversorgung kann über den Verteiler 1145B aus dem Geräteraum
oder einem Nebenraum erfolgen. Über den AUX-Anschluss (J1) am
Prozessorschnittstellenkabel lässt sich eine Abfragestelle mit Spannung
versorgen. Siehe
Die separate Spannungsversorgung kann am Telefon bzw. an der Abfragestelle
über das Netzteil 1151A oder 1151A2 erfolgen.
Tabelle 2-7 auf Seite
Bild 1-31.
4. Zum Telefon
5. DSAP-Netzkabel
2-11.
Ausgabe 2
November 2000
1-67
