DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Kabel für außen liegende Nebenstellen installieren
5
Bildlegende
1. Lokal konfigurierte Kabel
2. Kabel für außen liegende
Nebenstellen
3. Mehrpaarige Schutzvorrichtungen
(Primäre Sicherungselemente mit
Feinsicherungen oder äquivalente
Elemente mit Fremdstromschutz)
4. Adapter 356A
5. B25A-Kabel

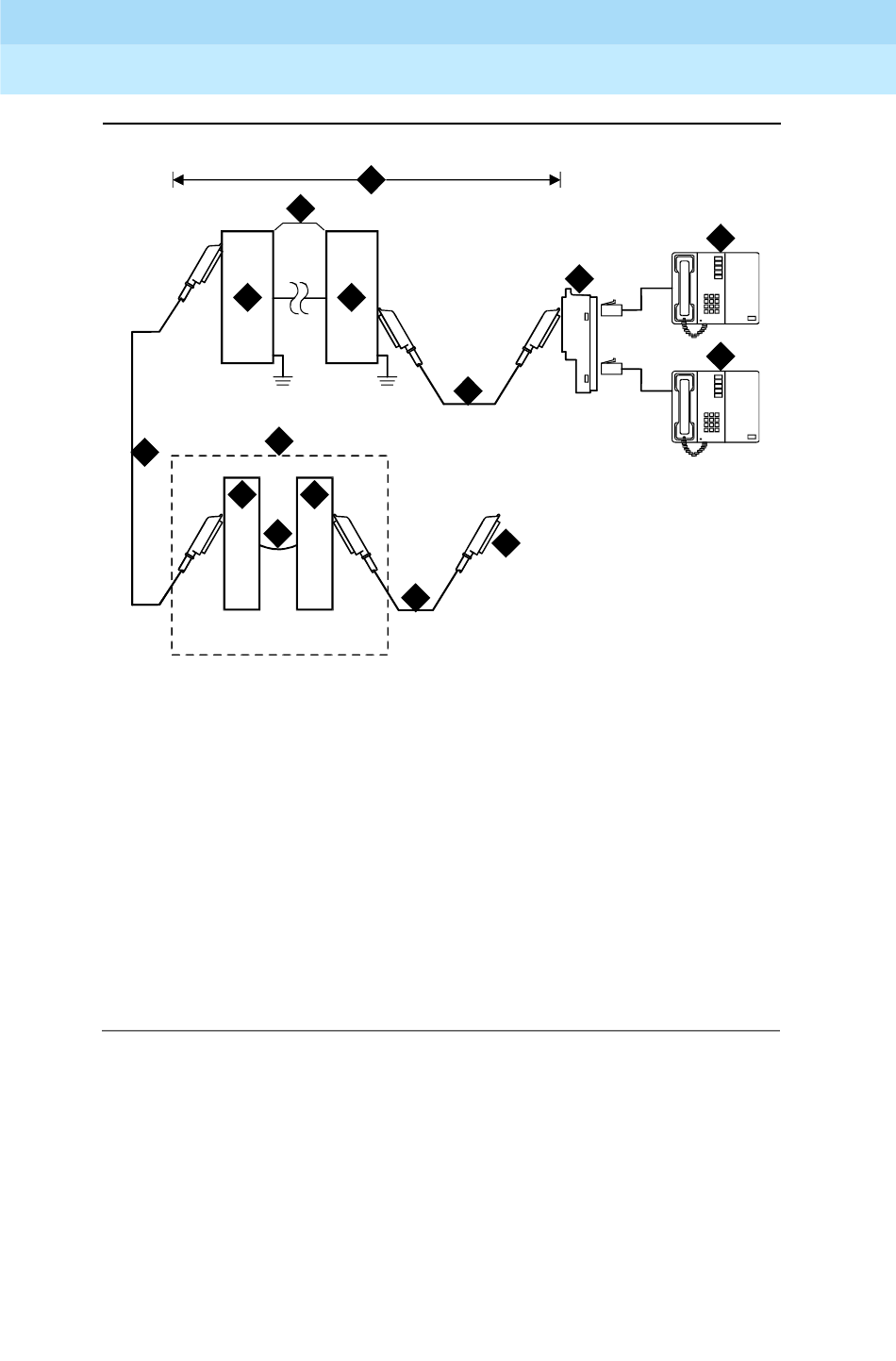

Bild 1-44. Verbindungen für ein bis acht außen liegende Analogtelefone
1
2
3 3
7
8 9
10
4
5
11
5
6. Außen liegende Analogtelefone
7. Teil des Hauptverteilers
8. Nebenstellenseite (weißes Feld)
9. Systemseite (lilafarbenes Feld)
10. Rangierschnüre
11. Zur Analogbaugruppe TN2183,
TN769 oder TN746B
Ausgabe 2
November 2000
1-95
6
6
crdfobt RPY 012398
