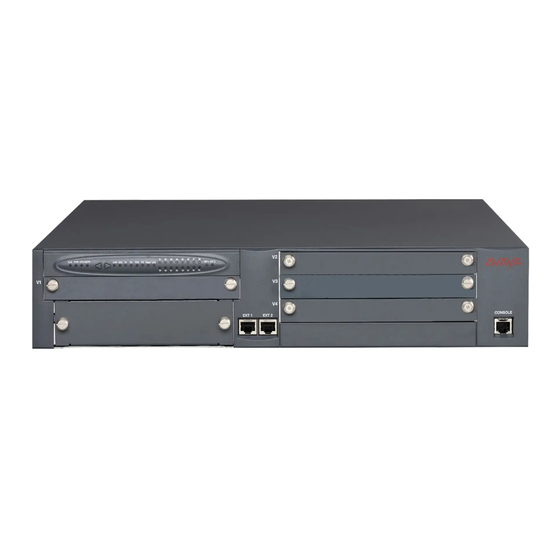

Avaya G700 Kurzbeschreibung
Media server und media gateway
Vorschau ausblenden
Andere Handbücher für G700:
- Kurzbeschreibung (44 Seiten) ,
- Kurzbeschreibung der hardwareinstallation (36 Seiten) ,
- Hardware-beschreibung (470 Seiten)
Verwandte Anleitungen für Avaya G700
Inhaltszusammenfassung für Avaya G700
- Seite 1 Kurzbeschreibung der Hardwareinstallation Avaya G700 Media Gateway Avaya S8300 Media Server 555-233-150DE Ausgabe 8 Februar 2007...
- Seite 2 © 2007 Avaya Inc. Alle Rechte vorbehalten. Hinweis Obwohl von Avaya alles unternommen worden ist, um die Vollständigkeit und Richtigkeit der Informationen in diesem Dokument zum Zeitpunkt der Drucklegung sicherzustellen, kann keine Verantwortung für Fehler übernommen werden. Änderungen und Korrekturen an den in diesem Dokument enthaltenen Informationen werden in künftigen Ausgaben...
-
Seite 3: Inhaltsverzeichnis
Kapitel 10: Laptop anschließen – G700 ohne S8300 ... Kapitel 11: Laptop anschließen – G700 mit S8300 ... . Ausgabe 8 Februar 2007... - Seite 4 Inhalt 4 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
-
Seite 5: Kapitel 1: Installation Vorbereiten
Internet-Version auf der Avaya-Support-Website): Documentation for Avaya Communication Manager, Media Gateways and Servers (03-300151). Lizenzdatei, Software und Firmware Bevor ein Avaya S8300 Media Server und ein Avaya G700 Media Gateway installiert werden können, muss Folgendes durchgeführt werden: Vor der Installation von S8300 und G700 1. -
Seite 6: Anforderungen An Den Laptop
Installation Wizard für ProVision finden Sie im Electronic Preinstallation Worksheet. Anforderungen an den Laptop Der für den Zugriff auf den S8300 und/oder das G700 und zum Starten des Avaya Installation Wizard eingesetzte Laptop-Computer muss die folgenden Anforderungen erfüllen: Display-Mindestauflösung von 800 x 600 ●... -
Seite 7: Kapitel 2: Geräteliste
Die folgende Geräteliste enthält Geräte, die für Ihre Konfiguration möglicherweise nicht benötigt werden. Diese Geräte sind als optional gekennzeichnet und brauchen nicht in die Inventarliste übernommen zu werden. Gehäuse des Avaya G700 Media Gateway ALM PWR CPU MSTR LNK COL Tx... - Seite 8 Module (8 Ports) Optionales Avaya MM722 BRI Media Module (2 Ports) Optionales Avaya MM760 VoIP Media Module AVAYA Optionales Erweiterungsmodul X330T16 Optionales stapelbares konvergiertes C360-System: C363T/C363-PWR C364T/C364-PWR 8 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
- Seite 9 ● Materialnummer: 700289580 USB-DVD/CD-RW-Laufwerk ● (Addonics) Materialnummer: 700406267 (nur bei S8300C verfügbar) DVD/CD-RW-Laufwerk für ● S8300/S8400 Materialnummer: 700406267 Eine optionale Compact-Flash-Karte und ein optionales Compact-Flash-Laufwerk mit hoher Leistungsfähigkeit sind über Ihren Avaya-Vertragshändler erhältlich. h1dccfla LAO 110306 Ausgabe 8 Februar 2007...
- Seite 10 Wählen Sie die Schrauben entsprechend den Rackbohrungen aus. Optionales kurzes Kabel X330SC Anmerkung: Das kurze Kabel X330SC ist Anmerkung: bei Lieferung manchmal am X330STK Octaplane Stacking Module angeschlossen. 10 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
- Seite 11 Optionales Redundanzkabel X330RC Optionales langes Kabel X330LC Optionales USB-Kabel und optionaler USB-Adapter für das USB-Modem Ethernet-Kreuzkabel (CAT5) Ausgabe 8 Februar 2007...
- Seite 12 Geräteliste Serielles oder „Konsolen“-Kabel und -Adapter Erdungskabel Optionales Wechselstromkabel Optionales Gleichstromkabel Füße für Aufstellung als Tischgerät 12 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
-
Seite 13: Kapitel 3: Mediengateway Installieren
Kapitel 3: Mediengateway installieren 1. Legen Sie ein Erdungsarmband an und schließen Sie dieses an einem zulässigen Erdungspunkt an. 2. Befestigen Sie bei Rackmontage die Montagehalterungen mit den Flachkopfschrauben aus dem Halterungssatz auf der rechten und linken Seite des Gateway-Gehäuses. Anmerkung: Die Halterungen können Anmerkung:... - Seite 14 EXT2 5. Schließen Sie das Erdungskabel am Erdungsanschluss an der Rückseite des Mediengateways an. 6. Schließen Sie das andere Ende des Erdungskabels an einem zulässigen Erdungspunkt an. 14 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
-
Seite 15: Kapitel 4: Octaplane Stacking Module Installieren
Kapitel 4: Octaplane Stacking Module installieren Anmerkung: Führen Sie die folgenden Schritte nur aus, wenn mehr als ein G700 Media Anmerkung: Gateway in einem Gehäusestapel installiert werden. 1. Entfernen Sie die Blende aus dem Octaplane-Steckplatz auf der Rückseite des Mediengateways. - Seite 16 Octaplane Stacking Module installieren 16 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
-
Seite 17: Kapitel 5: Mediengateways Anschließen
Kapitel 5: Mediengateways anschließen Anmerkung: Führen Sie die folgenden Schritte nur aus, wenn mehr als ein G700 Media Anmerkung: Gateway in einem Gehäusestapel installiert werden. 1. Verbinden Sie die Mediengateways mit den grauen kurzen Kabeln X330SC von unten nach oben: Stecken Sie den hellgrauen Stecker in ●... - Seite 18 „Cable to upper unit“ am oberen Gerät ein. Stecken Sie den dunkelgrauen Stecker ● in den Anschluss mit der Beschriftung „Cable to lower unit“ am unteren Gerät ein. Einzelstapel-Redundanz 18 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
- Seite 19 3. Verbinden Sie für Mehrfachstapel- Stapel 1 Redundanz die Stapel mit dem schwarzen Redundanzkabel X330RC und dem grauen langen Kabel X330LC: Stecken Sie den hellgrauen Stecker ● des schwarzen Redundanzkabels X330RC in den Anschluss mit der Beschriftung „Cable to upper unit“ am oberen Gerät von Stapel 2 ein.
- Seite 20 Mediengateways anschließen 20 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
-
Seite 21: Kapitel 6: S8300 Media Server Installieren
Anmerkung: konfigurierten) S8300 Media Server müssen folgende Schritte ausgeführt werden: 1. Entfernen Sie an der Vorderseite des G700 Media Gateway die Blende von Steckplatz V1. 2. Nehmen Sie beim S8300B das LED-Modul (über Steckplatz V1) heraus und legen Sie es in einen Antistatikbeutel. - Seite 22 Schrauben am S8300 an. ALM PWR CPU MSTR LNK COL Tx FDX FC Hspd LAG EXT1 EXT2 SHUT DOWN OK TO REMOVE SERVICES USB1 USB2 EXT1 EXT2 22 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
- Seite 23 Kapitel 7: Medien- und Erweiterungsmodule installieren Anmerkung: Bei jedem Gateway kann ein Erweiterungsmodul nur im unteren linken Steckplatz Anmerkung: installiert werden. Ist der S8300 (in Steckplatz V1) installiert, können bis zu drei Medienmodule in den Steckplätzen V2–V4 installiert werden. Ist kein S8300 installiert, kann in Steckplatz V1 ein viertes Medienmodul installiert werden.
-
Seite 24: Kapitel 7: Medien- Und Erweiterungsmodule Installieren
6. Richten Sie das Erweiterungsmodul auf die inneren Führungsschienen aus und schieben Sie es bis zum Anschlag in den Steckplatz ein. 7. Ziehen Sie die unverlierbaren Schrauben an. 24 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server... - Seite 25 Kapitel 8: USB-Modem und CD-ROM-Laufwerk installieren USB-Modem 1. Stecken Sie das USB-Kabel in einen der USB-Anschlüsse auf der Blende des S8300 ein. 2. Stecken Sie das andere Ende des USB-Kabels gemäß den Modem-Anweisungen in das Modem ein. 3. Stecken Sie die analoge Telefonleitung in die RJ11-Buchse am Modem ein.
-
Seite 26: Kapitel 8: Usb-Modem Und Cd-Rom-Laufwerk Installieren
5. Stellen Sie bei Verwendung eines S8300/S8400-DVD/CD-RW-Laufwerks den Ein-/Ausschalter auf On. Achten Sie darauf, den Schalter am S8300/S8400-Laufwerk auf Off zu stellen, wenn das Laufwerk nicht in Gebrauch ist. 26 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server... - Seite 27 USV (nur Wechselstrom) 1. Die USV ist nur eine Option für wechselstrombetriebene Gateways. Schließen Sie die USV gemäß den Anweisungen des Herstellers an der Rückseite des G700 Media Gateway Anmerkung: Diese Abbildung zeigt eine Anmerkung: autonome USV. Wechselstromversorgung 1. Schließen Sie die Mediengateways mit dem entsprechenden Wechsel- stromkabel an das Stromnetz an.
-
Seite 28: Kapitel 9: Usv Installieren Und Stromversorgung Anschließen
1. Schließen Sie die Mediengateways mit dem entsprechenden Gleich- stromkabel an das Stromnetz an. Anmerkung: Es gibt keinen Ein-/ Anmerkung: Ausschalter. Die Geräte schalten sich bei Anschluss an das Stromnetz ein. 28 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server... -
Seite 29: Kapitel 10: Laptop Anschließen - G700 Ohne S8300
Kapitel 10: Laptop anschließen – G700 ohne S8300 In diesem Abschnitt wird davon ausgegangen, dass das G700 keinen S8300 Media Server enthält. Geben Sie über den Gateway Installation Wizard auf dem Laptop die ersten Gateway-Konfigurationsparameter ein. 1. Stecken Sie das RJ45-Ende des seriellen Kabels in den „Console“-Anschluss unten... - Seite 30 Ethernet-Anschlüsse (mit der Bezeichnung Ext 1 und Ext 2) vorn auf dem G700 ein. 2. Stecken Sie das andere Ende des Kabels in einen LAN- Anschluss ein. 30 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
-
Seite 31: Kapitel 11: Laptop Anschließen - G700 Mit S8300
Kapitel 11: Laptop anschließen – G700 mit S8300 In diesem Abschnitt wird davon ausgegangen, dass das G700 einen S8300 Media Server enthält. 1. Stecken Sie ein Ethernet-Kreuzkabel in den „Services“-Anschluss auf der Blende des S8300 Media Server ein. 2. Stecken Sie das andere Ende des Kabels in den Ethernet-Anschluss am Laptop ein. - Seite 32 11. Klicken Sie auf Continue (Weiter), um die Anmeldeseite aufzurufen. 12. Klicken Sie auf den eventuell vor der Anmeldeseite angezeigten Sicherheitsseiten auf OK bzw. Yes (Ja). 32 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
- Seite 33 Authentifizierungsdateien muss eine SUSER-Gruppe erstellt werden. Die Authentifizierungsdatei wird automatisch vom Avaya Installation Wizard installiert. 15. Rufen Sie den Avaya Installation Wizard auf. Klicken Sie auf Launch Avaya Installation Wizard und fahren Sie fort. Anmerkung: Wird der Avaya Installation Anmerkung:...
- Seite 34 „Modem“ in der Kategorie „Security“ (Sicherheit) aus. 5. Markieren Sie das Kästchen „Enable modem for unlimited incoming calls“ (Modem für alle ankommenden Anrufe aktivieren) und klicken Sie auf Submit (Senden). 34 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Media Server...
