DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
System anschließen
Senkrecht und waagerecht montiertes System
Pro System darf nur ein waagerechtes TDM/LAN-Bus-Kabel verwendet werden.
Siehe Bild
1. Führen Sie die TDM/LAN-Bus-Kabel durch den Kabelkanal.

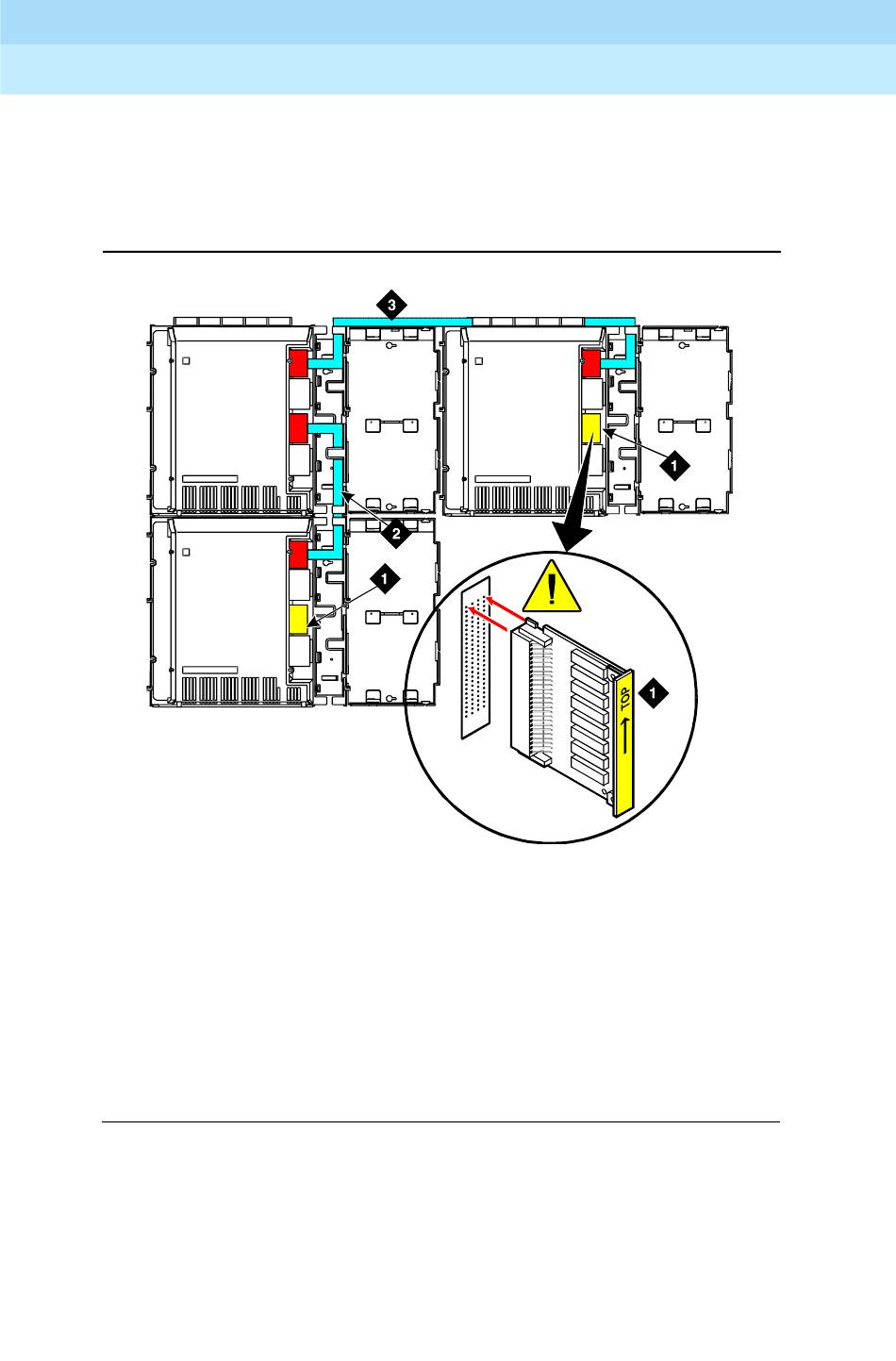

Bildlegende
1. TDM/LAN-Bus-Abschlussstecker
(jeweils am Ende des TDM/LAN-
Busses)
2. Senkrechtes TDM/LAN-Bus-Kabel
(Liste 8)
Bild 1-15. Kabelanschlüsse am System
1-15.
indmin10 KLC 011698
3. Waagerechtes TDM/LAN-Bus-
Kabel (Liste 9)
Ausgabe 2
November 2000
1-24
