DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Modem an das Telefonnetz anschließen
Modem an das Telefonnetz
anschließen
1. Stellen Sie eine Querverbindung zwischen dem Telefonnetzanschluss am
Modem und der Netzschnittstelle her (über ein 103A oder eine Western-
dose). Zur Pinbelegung siehe
Tabelle 1-22. Pinbelegungen des Netzanschlusses
Pinnummer
1
2
3
4
modmcabl KLC 110397
Bildlegende
1. Pin 1 am Netzanschluss

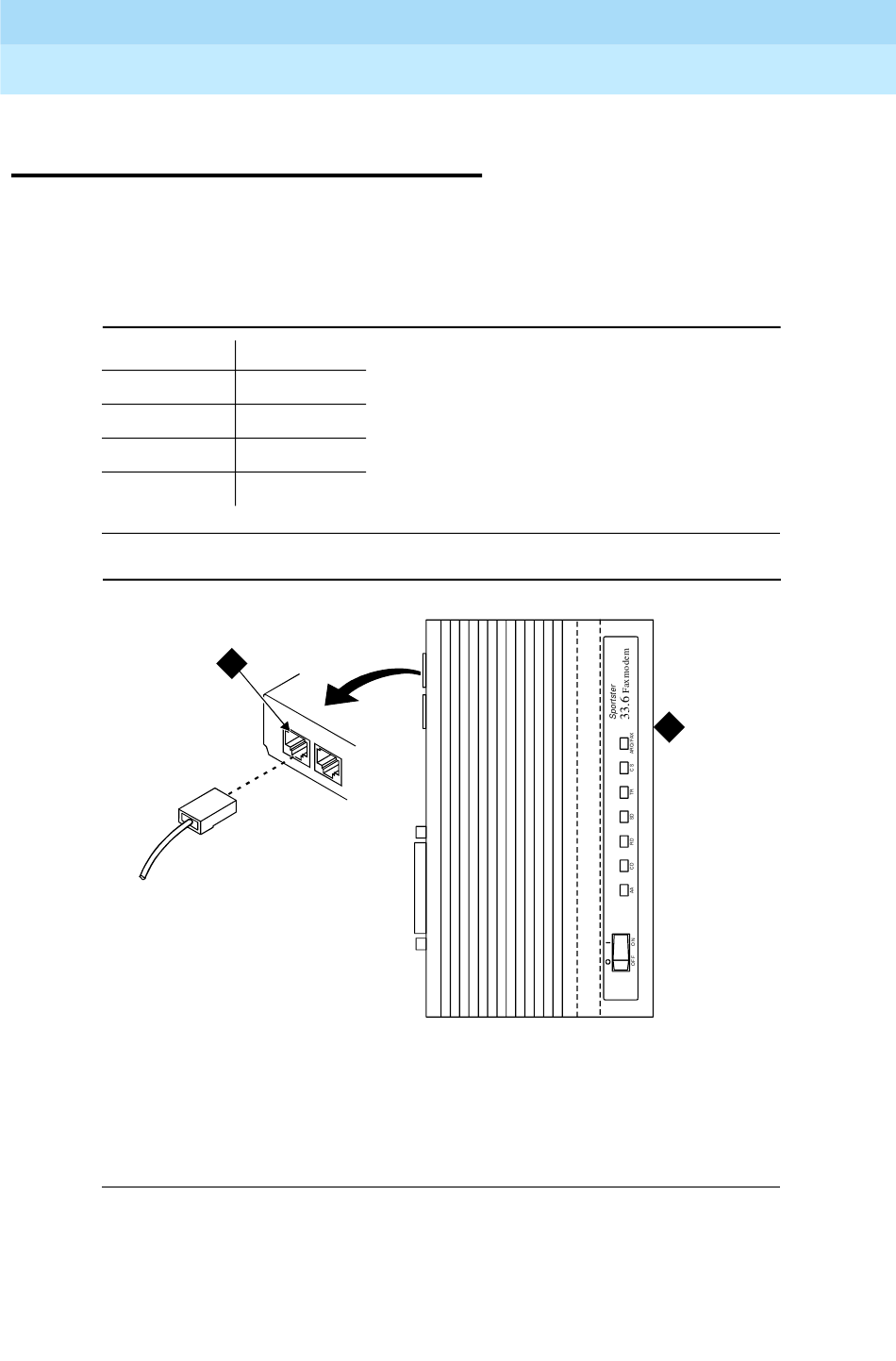

Bild 1-49. Telefonnetzanschluss an einem Modem von U.S. Robotics
Signal
Nicht belegt
a-Ader
b-Ader
Nicht belegt
1
Tabelle 1-22.
2. Modem
Ausgabe 2
November 2000
1-107
