DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Systemgehäuse installieren
Gehäuse A installieren — Wandmontage

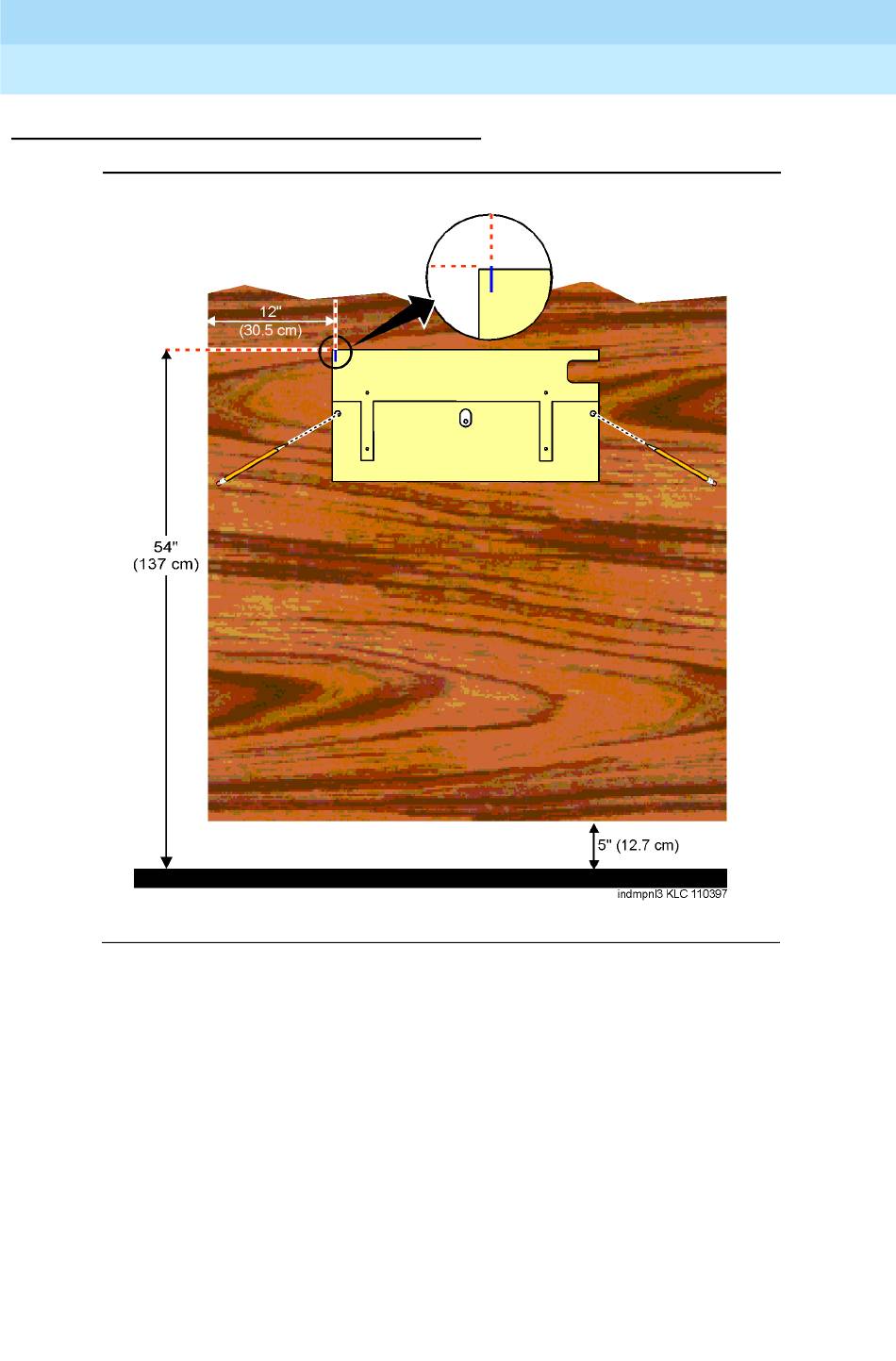

Bild 1-4. Linke Seitenwand als Montageschablone
1. Halten Sie die Schablone so an der Wand an, dass die Oberkante
horizontal ausgerichtet ist.
2. Bringen Sie für die mit einem 3-mm-Bohreraufsatz zu bohrenden
Montagelöcher zwei Markierungen an.
3. Nehmen Sie die Schablone von der Wand ab.
4. Bohren Sie die beiden Montagelöcher.
5. Drehen Sie zwei Ansatzschrauben der Größe Nr. 12 x 1 Zoll teilweise in die
Löcher ein.
6. Setzen Sie das Gehäuse so an die Wand, dass die Schlüssellochschlitze
auf die Schrauben ausgerichtet sind. Siehe
Schieben Sie das Gehäuse bis zum Anschlag nach links. Ziehen Sie die
Schrauben fest.
BODEN
Bild 1-5 auf Seite
Ausgabe 2
November 2000
1-9
