Installation, Aufrüstungen und Erweiterungen für modulare
1
Gehäuse installieren und anschließen
Stromausfallmodule und zugehörige Telefone installieren
9. Prüfen Sie die Notstromversorgung des Systems wie folgt auf einwandfreie
Funktion:
10. Schließen Sie das 808A über ein B25A- oder A25B-Kabel an den MDF an.
Bild 1-47
ausschließlich für die Notstromversorgung genutztes Telefon.
TC
TK
LC
1M
1m
2M
ALARM MONITORS
Bildlegende
1. Zum Netzabschluss
2. Zur Amtsleitungsbaugruppe
3. Zum blauen oder weißen Nebenstellen-
Verteilerfeld

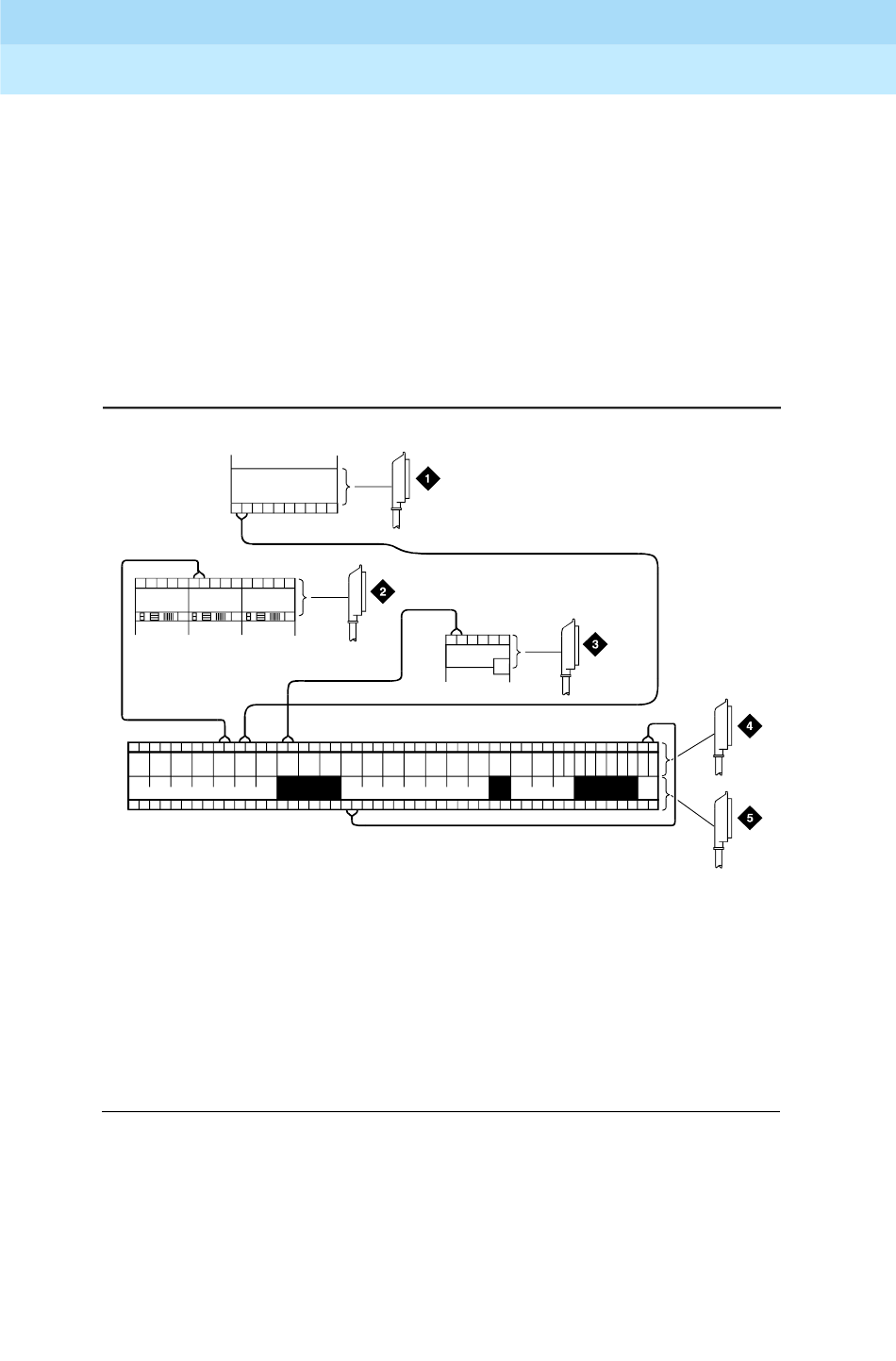

Bild 1-47. Anschlüsse für ein Telefon zur Notstromversorgung
a. Stellen Sie den Testschalter (Schalter 12) auf ACTIVATED
(aktiviert).
b. Die Netz-LED muss aus sein (OFF).
c. Prüfen Sie, ob an allen Notstromnebenstellen der Rufton
vorhanden ist.
zeigt die Anschlüsse am Amtsleitungs-/Zusatzfeld für ein
25
50
2822
1
2
3
ST
TC
TK
LC
ST
TC
TK
LC
2m
3M
3m
3w
EMXR
2822
1
ST
TC
TK
LC
ST
TC
TK
LC
EM TRANS RELAY PWR
ACC PWR
4. Zum Stromversorgungselement
5. Zum AUX-Anschluss am
Gehäuse für die Steuereinheit
Ausgabe 2
November 2000
