Avaya DEFINITY Bedienungsanleitung Seite 226

DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
4 Hardware hinzufügen oder entfernen
IP Solutions hinzufügen
Bildlegende
1. LCD-Display
2. Rückstelltaste (eingesenkt)
3. Rote Baugruppenstatus-LED

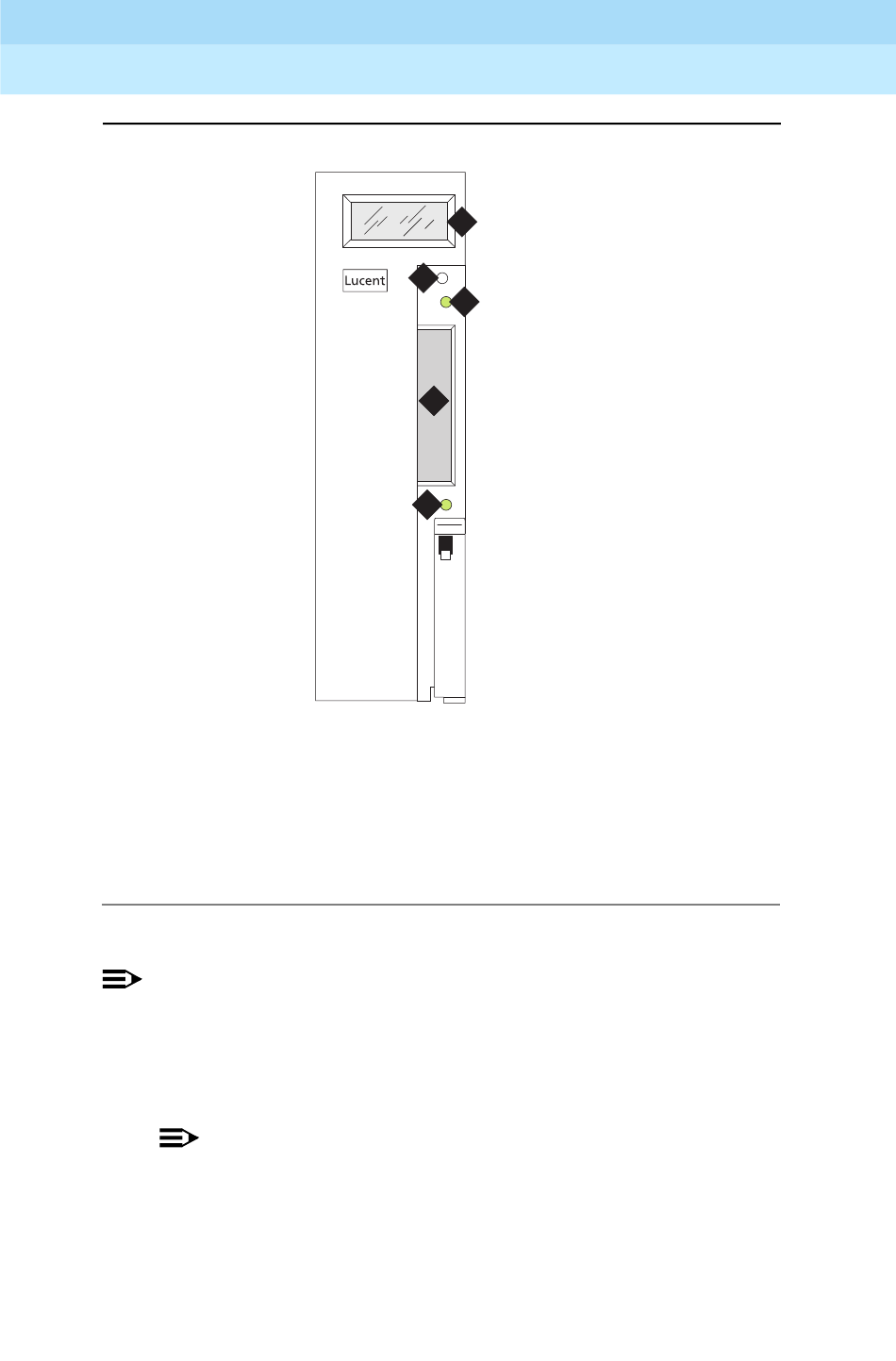

Bild 4-7. Frontblende für IP-Schnittstelle TN802B
ANMERKUNG:
Nehmen Sie zum Austauschen der vorhandenen Baugruppe TN799 diese
erst heraus und ersetzen Sie sie dann durch die neue.
1. Stecken Sie die Baugruppe TN799B in den weiter oben angegebenen
Portsteckplatz ein.
fpdfmapd KLC 030899
ANMERKUNG:
Drücken Sie zum richtigen Einsetzen der Baugruppe fest gegen die
Vorderseite der Frontblende, bis der Riegel die untere Schiene des
Baugruppenträgers erreicht. Schließen Sie dann den Riegel so, dass
er vollständig einrastet.
1
2
3
4
5
4. Steckplatz für PCMCIA-Karte
5. Gelbe LED für PCMCIA-
Datenträger in Betrieb
Ausgabe 2
November 2000
4-54
