Telefone und sonstige Anlagenelemente installieren und
verdrahten
Beispiel für eine analoge Querverbindung
Bildlegende
1. Externe Amtsleitung oder
Adapter

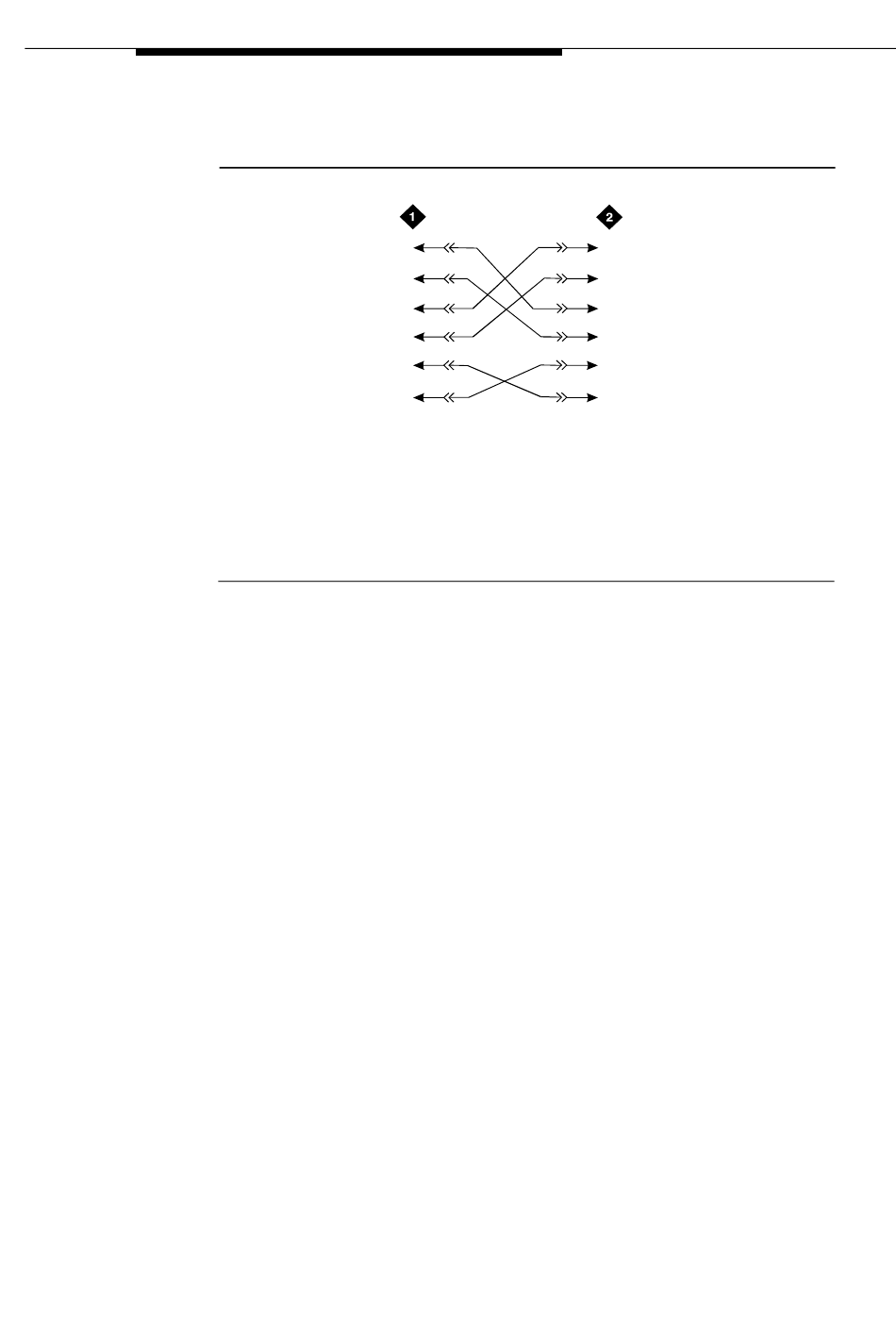

Bild 1-28. Verdrahtung einer analogen Querverbindung
1. Vor dem Installieren der Querverbindungsbaugruppe müssen Sie die
Optionsschalter gemäß der Beschreibung in
„Installationsabschluß und Pinbelegung der Kabel"
2. Verbinden Sie die Pins an der Querverbindungsbaugruppe mit Hilfe von
Rangierschnüren mit den entsprechenden Adern der externen
Querverbindung. Erfragen Sie die Bezeichnungen der
Querverbindungsleitungen beim Hersteller bzw. Anbieter der externen
Querverbindungen. Das Beispiel in
zwischen zwei DEFINITY-System-Querverbindungen.
3. Nehmen Sie die Konfiguration im Bildschirm „Trunk Group" vor. Siehe das
Handbuch DEFINITY Enterprise Communications Server Release 6
Administration and Feature Description.
555-230-128DE
T1 26
R1 1
T11 27
R11 2
E1 28
M1
3
2. Querverbindungsbaugruppe
Bild 1-28
29 T2
4 R2
30 T12
R12
5
E2
31
6 M2
tie_wire RBP 040596
Kapitel 2,
einstellen.
zeigt die Verbindung
Ausgabe 2 Mai 1998 1-57
