Seite 1

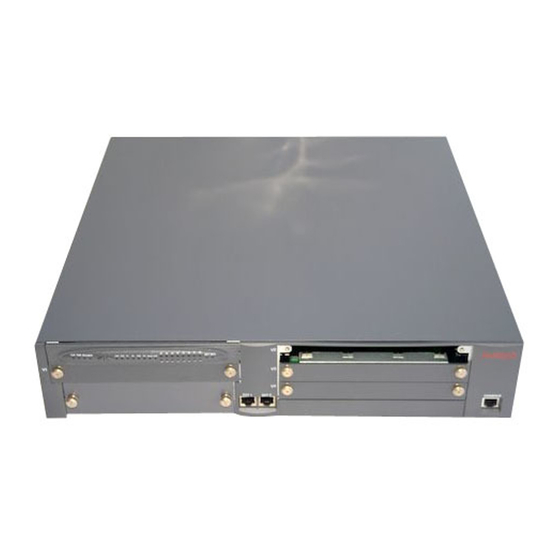

Kurzbeschreibung der Hardwareinstallation: Avaya G700 Media Gateway Avaya S8300 Server 555-233-150DE Ausgabe 9 Januar 2008...
Seite 2
Suchfeld die Dokumentnummer eingeben. Haftungsausschluss für Dokumentation Avaya Inc. haftet nur für Änderungen, Hinzufügungen und Löschungen in der ursprünglich veröffentlichten Version dieser Dokumentation, wenn diese von Avaya selbst vorgenommen wurden. Der Kunde und/oder Endbenutzer erklären sich damit einverstanden, Avaya sowie seine Vertreter, Erfüllungs- gehilfen und Mitarbeiter von jeglichen Ansprüchen, Rechtsstreitigkeiten,...
Version auf der Avaya-Support-Website): Documentation for Avaya Communication Manager, Media Gateways and Servers (03-300151). Lizenzdatei, Software und Firmware Bevor ein Avaya S8300 Server und ein Avaya G700 Media Gateway installiert werden können, muss Folgendes durchgeführt werden: Vor der Installation von S8300 und G700 1.
Seite 6
Installation vorbereiten 2. Werden mit dem AIW in einem G700 die Basiskonfigurationsdaten auf einem S8300-Primärcontroller generiert, benötigen Sie die Namen- und Nummernlistendatei sowie die benutzerdefinierten Vorlagen des Kunden. Kopieren Sie diese Dateien auf Ihren Laptop. Das EPW enthält Anweisungen zur Namen-/Nummerndatei und zur Datei mit den benutzerdefinierten Vorlagen.
Anforderungen an den Laptop Anforderungen an den Laptop Der für den Zugriff auf den S8300 und/oder das G700 und zum Starten des AIW eingesetzte Laptop-Computer muss die folgenden Anforderungen erfüllen: Display-Mindestauflösung von 800 x 600 10/100-Ethernetkarte Windows 95 oder höher Internet Explorer 5.0 oder höher...
Seite 8
Installation vorbereiten 8 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Die folgende Geräteliste enthält Geräte, die für Ihre Konfiguration möglicherweise nicht benötigt werden. Diese Geräte sind als optional gekennzeichnet und brauchen nicht in die Inventarliste übernommen zu werden. Gehäuse des Avaya G700 Media Gateway EXT1 EXT2 ALM PWR CPU MSTR...
Seite 10
Medienmodul angeschlossen werden. Optionales Avaya MM720 BRI Media Module (8 Ports) Optionales Avaya MM722 BRI Media Module (2 Ports) Optionales Avaya MM760 VoIP Media Module AVAYA 10 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 11
Optionales Erweiterungsmodul X330T16 Optionales stapelbares konvergiertes C360-System: C363T/C363-PWR C364T/C364-PWR Optionales X330STK Octaplane Stacking Module Optionales USB-Modem Materialnummer: 700235526 Optionales CD-ROM- oder DVD/CD-RW-Laufwerk: USB-CD-ROM-Laufwerk (Teac) Materialnummer: 700289580 USB-DVD/CD-RW-Laufwerk (Addonics) Materialnummer: 700406267 (nur bei S8300C verfügbar) DVD/CD-RW-Laufwerk für S8300/S8400 Materialnummer: 700406267 Ausgabe 9 Januar 2008...
Seite 12
Leistungsfähigkeit sind über den für Sie zuständigen Avaya-Vertriebsmitarbeiter erhältlich. h1dccfla LAO 110306 Optionale unterbrechungsfreie Stromversorgung (USV) nur für wechselstrombetriebene Gateways Anmerkung: Diese Abbildung zeigt eine Hinweis: autonome USV. 12 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 13
Schraubensatz und Halterungen für Rackmontage Für jede Halterung: Drei Flachkopfmaschinenschrauben zur Befestigung der Halterung am G700 Zwei Rundkopfmaschinenschrauben mit Sicherungsscheiben zur Befestigung der Halterung am Rack Anmerkung: Der Satz enthält Hinweis: vier Schraubengrößen mit Sicherungsscheiben für die Befestigung der Halterungen am Rack.
Seite 14
Geräteliste Optionales langes Kabel X330LC Optionales USB-Kabel und optionaler USB-Adapter für das USB-Modem Ethernet-Kreuzkabel (CAT5) Serielles oder „Vermittlungsapparat“-Kabel und -Adapter Erdungskabel 14 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 15
Optionales Wechselstromkabel Optionales Gleichstromkabel Füße für Aufstellung als Tischgerät Ausgabe 9 Januar 2008...
Seite 16
Geräteliste 16 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Kapitel 3: Mediengateway installieren 1. Legen Sie ein Erdungsarmband an und schließen Sie dieses an einem zulässigen Erdungspunkt an. 2. Befestigen Sie bei Rackmontage die Montagehalterungen mit den Flachkopfschrauben aus dem Halterungssatz auf der rechten und linken Seite des Gateway-Gehäuses. Anmerkung: Die Halterungen können Hinweis:...
Seite 18
EXT1 EXT2 5. Schließen Sie das Erdungskabel am Erdungsanschluss an der Rückseite des Mediengateways an. 6. Schließen Sie das andere Ende des Erdungskabels an einem zulässigen Erdungspunkt an. 18 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Kapitel 4: Octaplane Stacking Module installieren Anmerkung: Führen Sie die folgenden Schritte nur aus, wenn mehr als ein G700 Media Hinweis: Gateway in einem Gehäusestapel installiert wird. 1. Entfernen Sie die Blende aus dem Octaplane-Steckplatz auf der Rückseite des Mediengateways.
Seite 20
Octaplane Stacking Module installieren 20 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Kapitel 5: Mediengateways anschließen Anmerkung: Führen Sie die folgenden Schritte nur aus, wenn mehr als ein G700 Media Hinweis: Gateway in einem Gehäusestapel installiert werden. 1. Verbinden Sie die Mediengateways mit den grauen kurzen Kabeln X330SC von unten nach oben:...
Seite 22
Gerät) am oberen Gerät ein. Stecken Sie den dunkelgrauen Stecker in den Anschluss mit der Beschriftung „Cable to lower unit“ (Kabel für unteres Gerät) am unteren Gerät ein. Einzelstapel-Redundanz 22 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 23
3. Verbinden Sie für Mehrfachstapel- Redundanz die Stapel mit dem Stapel 1 schwarzen Redundanzkabel X330RC und dem grauen langen Kabel X330LC: Stecken Sie den hellgrauen Stecker des schwarzen Redundanzkabels X330RC in den Anschluss mit der Beschriftung „Cable to upper unit“ (Kabel für oberes Gerät) am oberen Gerät von Stapel 2 ein.
Seite 24
Mediengateways anschließen 24 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Bei Installation eines (als Primärcontroller oder Local Survivable Processor Hinweis: konfigurierten) S8300 Server müssen folgende Schritte ausgeführt werden: 1. Entfernen Sie an der Vorderseite des G700 Media Gateway die Blende von Steckplatz V1. 2. Nehmen Sie beim S8300B das LED-Modul (über Steckplatz V1) heraus und legen Sie es in einen Antistatikbeutel.
Seite 26
6. Ziehen Sie die unverlierbaren Schrauben am S8300 an. ALM PWR CPU MSTR LNK COL Tx FDX FC Hspd LAG EXT1 EXT2 SHUT DOWN OK TO REMOVE SERVICES USB1 USB2 EXT1 EXT2 26 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 27
Kapitel 7: Medien- und Erweiterungsmodule installieren Anmerkung: Bei jedem Gateway kann ein Erweiterungsmodul nur im unteren linken Hinweis: Steckplatz installiert werden. Ist der S8300 (in Steckplatz V1) installiert, können bis zu drei Medienmodule in den Steckplätzen V2–V4 installiert werden. Ist kein S8300 installiert, kann in Steckplatz V1 ein viertes Medienmodul installiert werden.
6. Richten Sie das Erweiterungsmodul auf die inneren Führungsschienen aus und schieben Sie es bis zum Anschlag in den Steckplatz ein. 7. Ziehen Sie die unverlierbaren Schrauben an. 28 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 29
Kapitel 8: USB-Modem und CD-ROM-Laufwerk installieren USB-Modem 1. Stecken Sie das USB-Kabel in einen der USB-Anschlüsse auf der Blende des S8300 ein. 2. Stecken Sie das andere Ende des USB-Kabels gemäß den Modem-Anweisungen in das Modem ein. 3. Stecken Sie die analoge Telefonleitung in die RJ11-Buchse am Modem ein.
5. Stellen Sie bei Verwendung eines S8300/S8400-DVD/CD-RW-Laufwerks den Ein-/Ausschalter auf On (Ein). Achten Sie darauf, den Schalter am S8300/S8400-Laufwerk auf Off (Aus) zu stellen, wenn das Laufwerk nicht in Gebrauch ist. 30 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 31
USV (nur Wechselstrom) 1. Die USV ist nur eine Option für wechselstrombetriebene Gateways. Schließen Sie die USV gemäß den Anweisungen des Herstellers an der Rückseite des G700 Media Gateway Anmerkung: Diese Abbildung zeigt eine Hinweis: autonome USV. Wechselstromversorgung 1. Schließen Sie die Mediengateways mit dem entsprechenden Wechsel- stromkabel an das Stromnetz an.
1. Schließen Sie die Mediengateways mit dem entsprechenden Gleich- stromkabel an das Stromnetz an. Anmerkung: Es gibt keinen Ein-/ Hinweis: Ausschalter. Die Geräte schalten sich bei Anschluss an das Stromnetz ein. 32 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Kapitel 10: Konfiguration vorbereiten – G700 ohne S8300 In diesem Abschnitt wird davon ausgegangen, dass das G700 keinen S8300 Server enthält. Geben Sie über den GIW (Gateway Installation Wizard) auf dem Laptop die ersten Gateway-Konfigurationsparameter ein. 1. Stecken Sie das RJ45-Ende...
EXT1 EXT2 Ethernet-Anschlüsse (mit der Bezeichnung „Ext 1“ und „Ext 2“) vorn auf dem G700 ein. 2. Stecken Sie das andere Ende des Kabels in einen LAN-Anschluss ein. 34 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 35
Kapitel 11: Konfiguration vorbereiten – G700 mit S8300 In diesem Abschnitt wird davon ausgegangen, dass das G700 einen S8300 Server enthält. 1. Stecken Sie ein Ethernet-Kreuzkabel in den Serviceport auf der Blende des S8300 Server ein. 2. Stecken Sie das andere Ende des Kabels in den Ethernet-Anschluss am Laptop ein.
Seite 36
12. Klicken Sie auf den eventuell vor der Anmeldeseite angezeigten Sicherheits- seiten auf OK bzw. Yes (Ja). 13. Melden Sie sich mit dem Login craft und dem entsprechenden Passwort für die Erstinstallation beim S8300 Server 36 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Seite 37
Administrator) ein Superuser-Login (SUSER) im Feld Login name (Login-Name) und ein Passwort in die Passwort-Felder ein. Anmerkung: Vor dem Installieren der Hinweis: Authentifizierungsdateien muss eine SUSER-Gruppe erstellt werden. Die Authentifizierungsdatei wird automatisch vom Avaya Installation Wizard installiert. Ausgabe 9 Januar 2008...
Seite 38
EXT1 EXT2 Ethernet-Anschlüsse (mit der Bezeichnung „Ext 1“ und „Ext 2“) vorn auf dem G700 ein. 2. Stecken Sie das andere Ende des Kabels in einen LAN-Anschluss ein. 38 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
USB-Modem anschließen Schließen Sie für eine Fernkonfiguration von G700 und S8300 das USB-Modem an: 1. Stecken Sie das USB-Kabel in einen der beiden USB-Anschlüsse auf der Blende des S8300 ein. 2. Stecken Sie das andere Ende des USB-Kabels gemäß den Modem- Anweisungen in das Modem ein.
1. Gehen Sie zurück zur Begrüßungsseite der Webschnittstelle des S8300 und aktualisieren Sie Ihren Browser. Im Hauptmenü der „Integrated Management Suite“ wird die Menüoption SES Administration (SES-Administration) angezeigt. 40 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
SES-Lizenz installieren Gehen Sie zur Installation der SES-Lizenz wie folgt vor (mit WebLM-Server auf einem Edge- oder einem kombinierten Home-/ Edge-Server): 1. Klicken Sie auf der Hauptseite von Integrated Management Standard Management Solutions auf Launch SES Administration Interface (Schnittstelle für SES-Administration starten).
Seite 42
Manager [WebLM]) auf Install License (Lizenz installieren). 9. Navigieren Sie auf der Seite Install License zu der SES-Lizenz, die Sie installieren möchten. 10. Klicken Sie auf Install (Installieren) 42 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
Installation der SES-Lizenz überprüfen 1. Warten Sie ungefähr 15 Minuten lang. 2. Wählen Sie auf der Seite Top (Oben) von „Integrated Management SIP Server Management“ die Option Server Configuration > License (Serverkonfiguration > Lizenz) aus. 3. Auf der Seite List Licenses (Lizenzliste) müssen die folgenden drei Lizenzen in der Spalte Name aufgeführt sein:...
XXX ist die Anzahl der Arbeitsplätze der Lizenz. Sie müssen SES ebenfalls administrieren. Weitere Informationen hierzu finden Sie in Administration of SIP Enablement Services on the S8300 Server. 44 Kurzbeschreibung der Hardwareinstallation – Avaya G700 Media Gateway und S8300 Server...
