DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
System anschließen
System mit mehreren Gehäusen anschließen —
Wandmontage
Senkrecht montiertes System
1. Führen Sie die TDM/LAN-Bus-Kabel durch den Kabelkanal.
Siehe
cadmtrm3 KLC 011698

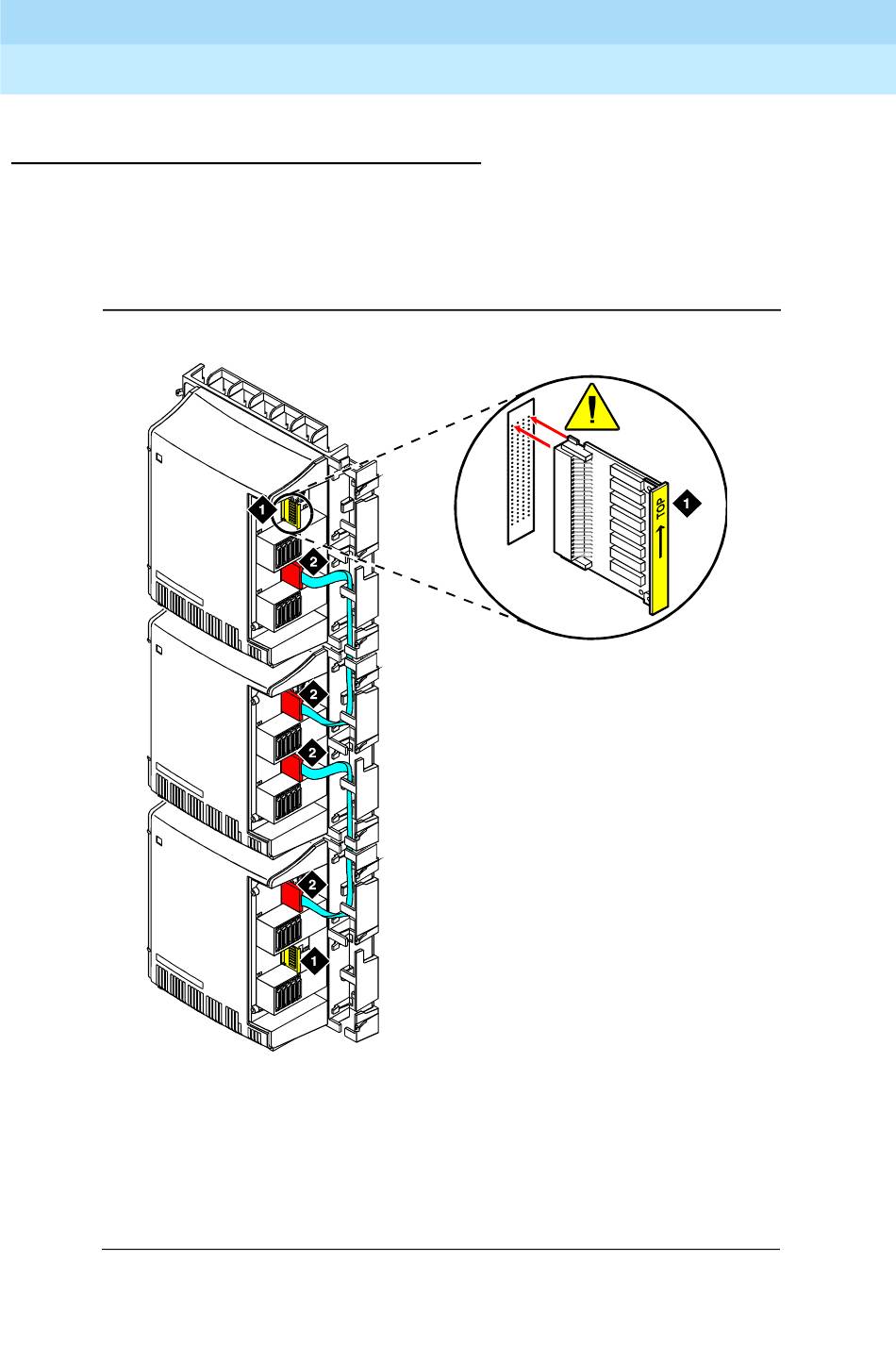

Bildlegende
1. TDM/LAN-Bus-Abschlussstecker
(jeweils am Ende des TDM/LAN-
Busses)
Bild 1-14. Kabel und Abschlussstecker am TDM/LAN-Bus
Bild 1-14.
2. Senkrechtes TDM/LAN-Bus-Kabel
(Liste 8)
