DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
4 Hardware hinzufügen oder entfernen
IP Solutions hinzufügen
Kabel anschließen
1. Legen Sie fest, in welchen Portsteckplatz Sie die IP-Schnittstelle TN802B
einstecken werden.
2. Schließen Sie von der Gehäuserückseite aus den Amphenolstecker der
externen Kabelbaugruppe an den Backplane-Anschluss für diesen
Steckplatz an (den Steckplatz der drei benötigten Steckplätze mit der
höchsten Nummer).
Modem anschließen
ANMERKUNG:
Diese Anweisungen gelten für den Anschluss des U.S. Robotics-Modems,
das nur an Kunden in den USA geliefert wird. Beachten Sie bei Verwendung
eines anderen Modems die Anweisungen des Herstellers zum Anschließen
des Geräts.
1. Verbinden Sie den RS232-Port des Modems mit dem Anschluss MODEM
an der externen Kabelbaugruppe TN802B.
2. Schließen Sie eine analoge Telefonleitung an den äußeren linken
Analogleitungsport entsprechend
3. Stellen Sie sicher, dass die DIP-Schalter des Modems entsprechend
Bild 4-10
4. Schließen Sie das Modem an einer Wechselstromsteckdose an.
5. Schalten Sie das Modem mit dem Schalter an der Gerätevorderseite ein.
Bildlegende
1. Analogleitung hier anschließen.
2. DIP-Schalter 5 muss oben stehen.

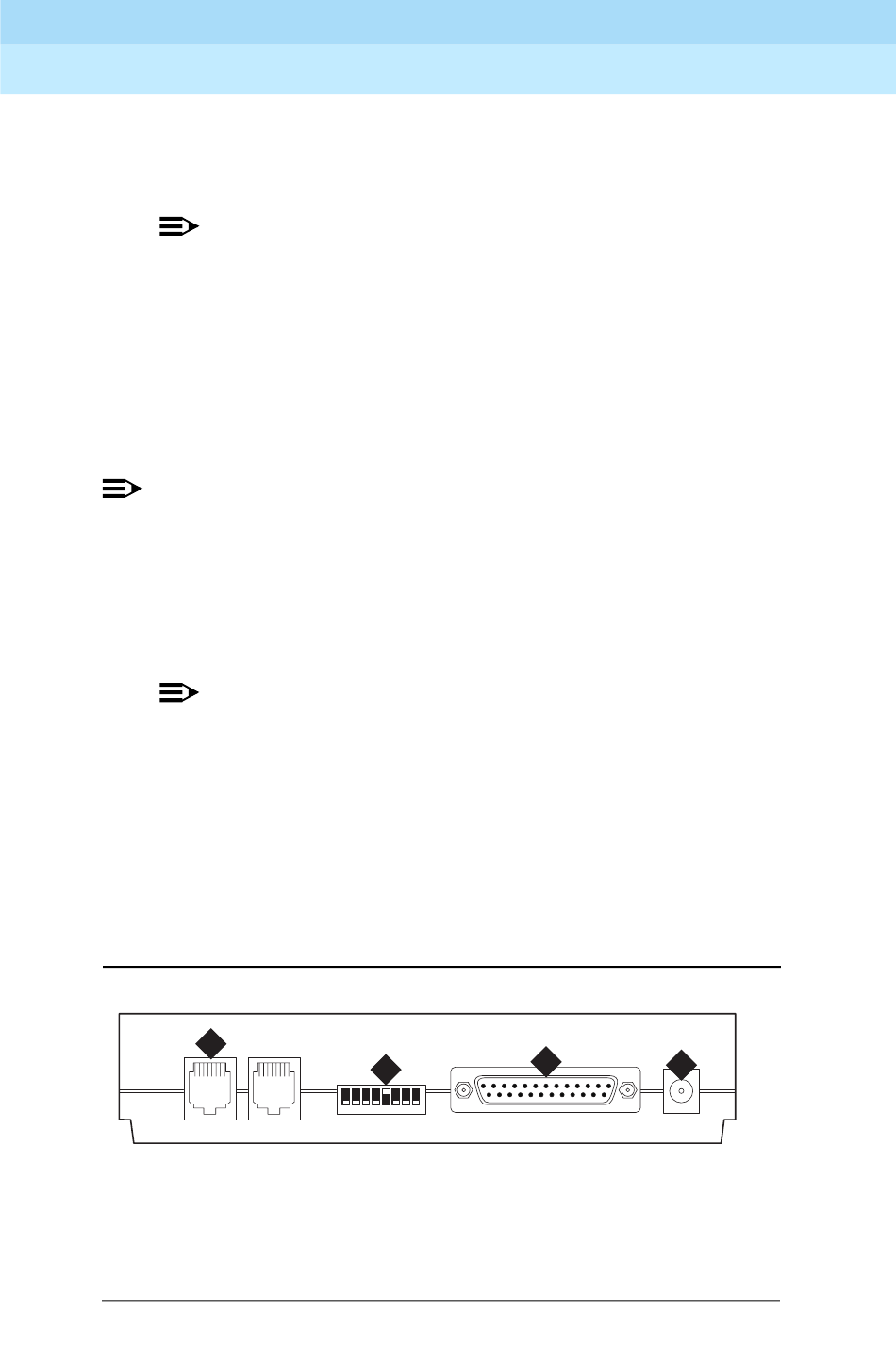

Bild 4-10. Externe Modemanschlüsse für U.S. Robotics Sportster
ANMERKUNG:
Achten Sie darauf, dass mindestens drei nebeneinander liegende
Steckplätze frei sind.
ANMERKUNG:
Überprüfen Sie die Etiketten in der Nähe der Anschlüsse; die
MODEM- und COM2-Anschlüsse sehen gleich aus.
und Tabelle 4-9 auf Seite 4-62
1
1 2 3 4 5 6 7 8
Bild 4-10 am Modem an.
eingestellt sind.
3
2
3. MODEM-Stecker hier anschließen.
4. Netzanschluss hier herstellen.
