DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
4 Hardware hinzufügen oder entfernen
IP Solutions hinzufügen
.
Tabelle 4-8. Benötigte Hardware
Bestellnummer/
Code
J58890MA-1 L30
601939804
407633999
601087091
1. Kunden außerhalb der USA benötigen ein dem U.S. Robotics Sportster vergleichbares
Modem und ein serielles Kabel.
Bei der externen Kabelbaugruppe TN802B handelt es sich um ein Kabelbündel
mit einem Amphenolstecker am Ende des Bündels und verschiedenen
PC-Steckern (VGA, Universal Serial Bus [USB], Maus, Tastatur, Ethernet, Modem
und COM2) an den Enden der Einzelkabel. Siehe
dort, wo das Bündel in den Amphenolstecker eintritt.
8
Bildlegende
1. Amphenolstecker zum Stecker für
den TN802B-Steckplatz
2. Zum VGA-Monitor
3. Zum USB (nicht benutzt)
4. Zur Tastatur

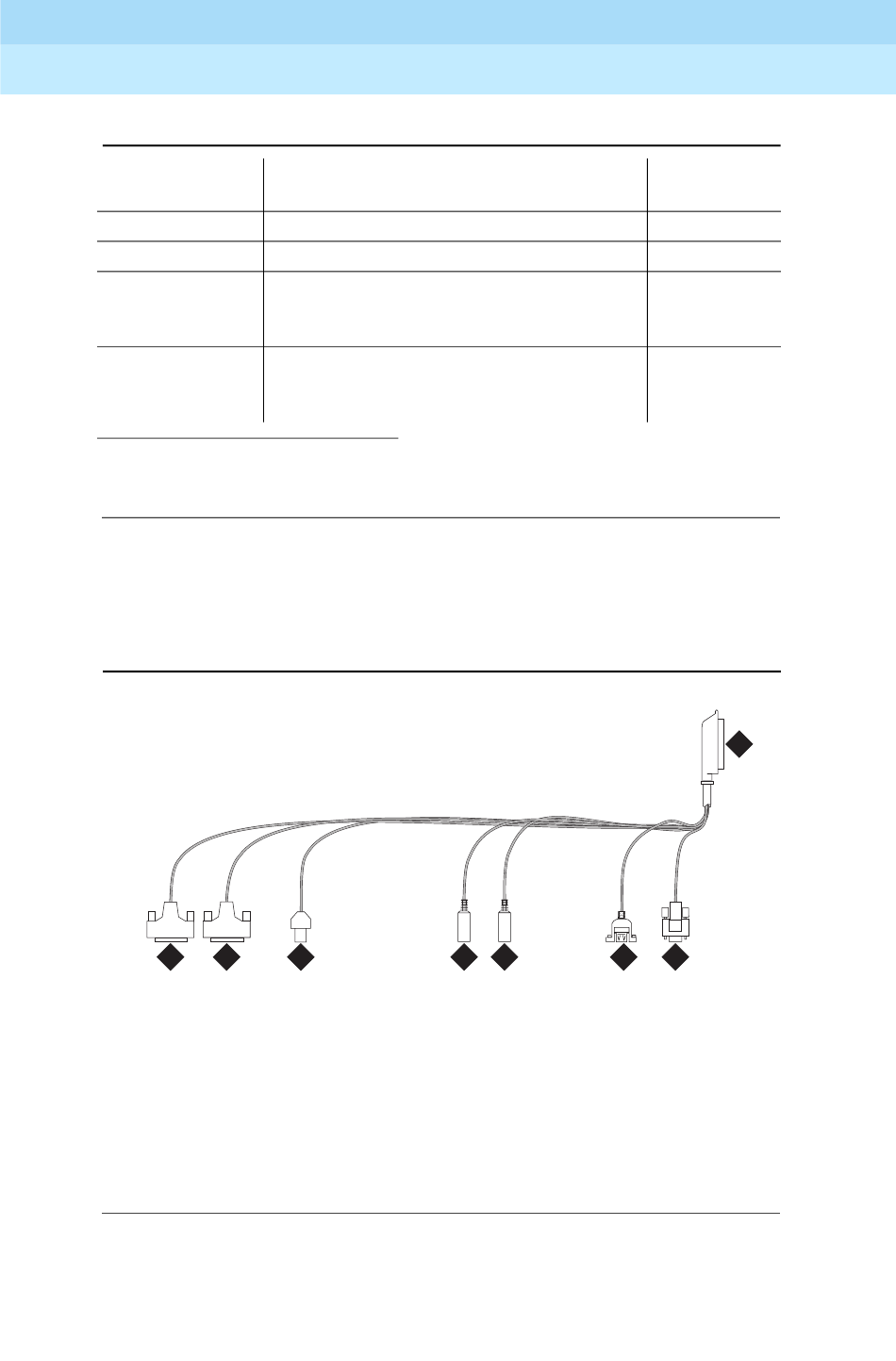

Bild 4-9. Externe IP-Schnittstellen-Kabelbaugruppe TN802B
3. Lesen und befolgen Sie alle Anweisungen, die der Baugruppe ab Werk
beigefügt werden.
Beschreibung
IP-Schnittstellenbaugruppe TN802B
Externe Kabelbaugruppe H600-512,G1
Externes Modem U.S. Robotics Sportster,
Modell-Nr. USR 33.6 EXT (nur Kunden in
1
den USA)
6 m langes serielles DB-25-Kabel vom
Modem zu der externen Kabelbaugruppe
TN802B (nur Kunden in den USA)
7 6
1
Bild 4-9. Suchen Sie das Etikett
5 4 3
cbdfocto AWF 122398
5. Zur Maus
6. Zum Ethernet
7. 25-poliger Stecker zum Modem
8. 25-poliger Stecker an COM2
Ausgabe 2
November 2000
4-60
