DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
S -Abschlusswiderstand installieren
0
Montage im Nebenraum (110RA1-12)
Der Abschlusswiderstandsblock des Typs 110RA1-12 besteht aus zwölf
2-paarigen Schaltkreisen und stellt den 100-Ohm-Abschluss für die
ISDN-S -Schaltkreise dar.
0
Bild 1-39
Anschlussblöcken des Typs 110D-4 befinden sich Widerstände und
Kondensatoren. Die untere Reihe wird als Eingangsreihe, die obere und mittlere
Reihe werden als Ausgangsreihen bezeichnet. Die Baugruppe wird auf einem
normalen 110A-100-Paar-Sockel montiert.
Bildlegende
1. Schaltkreis 1
2. Schaltkreis 12
3. Ausgangsreihe „A"
4. Ausgangsreihe „B"

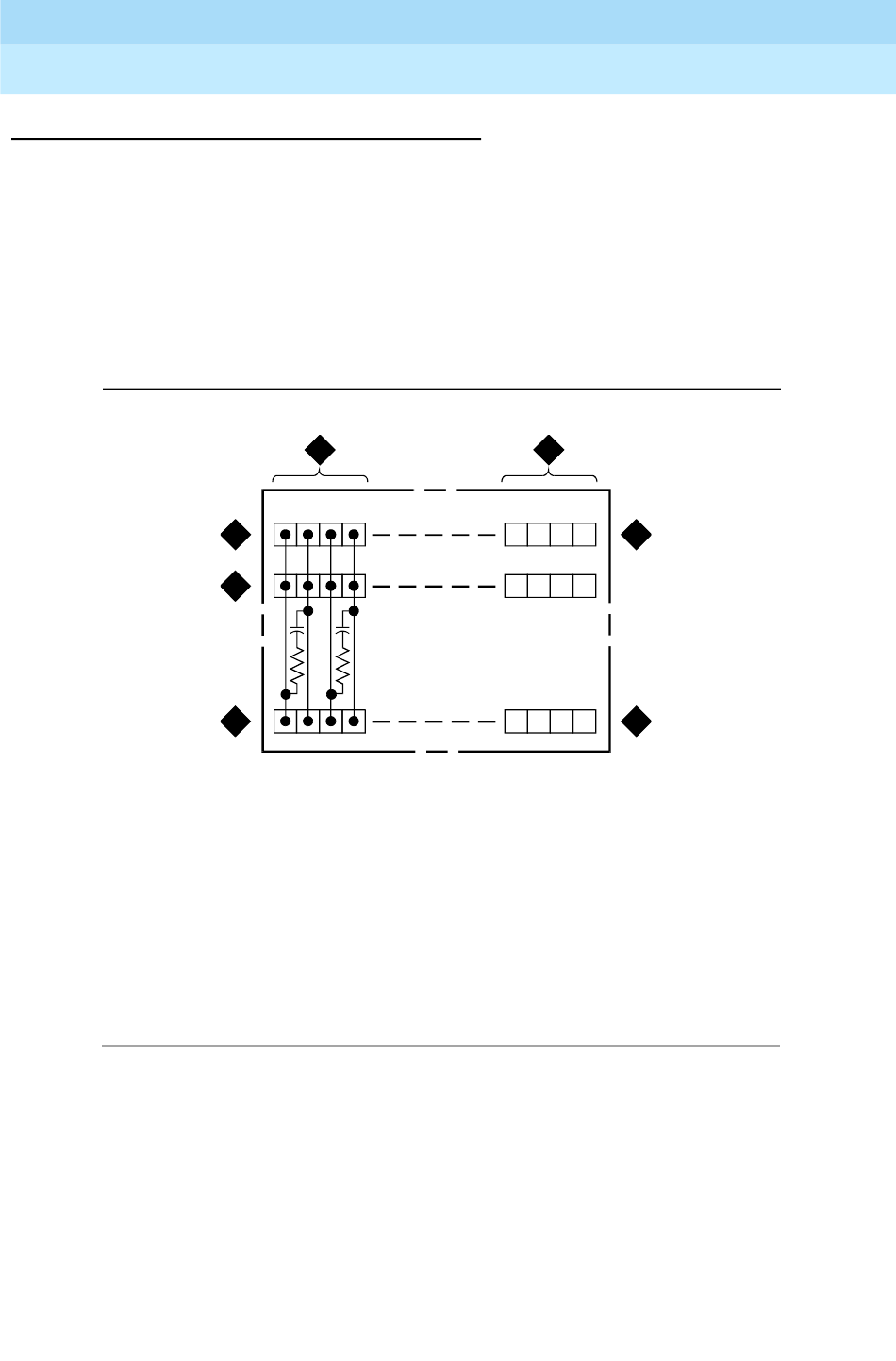

Bild 1-39. Abschlusswiderstandsblock (110RA1-12)
zeigt die Verdrahtung des 110RA1-12. In drei Reihen von
1
1 2 3 4
3
4
5
2
45 46 47 48
r910014 RPY 012098
5. Eingangsreihe „C"
6. Nur der erste Schaltkreis von allen
12 Schaltkreisen (2APR) pro Block
wird gezeigt
7. Anschlussblock 110D-4
Ausgabe 2
November 2000
1-89
