DEFINITY ECS Release 9
Installation, Aufrüstungen und Erweiterungen für modulare
1 Gehäuse installieren und anschließen
Geräteraum-Hardware installieren
Hauptverteiler kennzeichnen
Bild 1-23
Kennzeichnung des Systems, von Querverbindungen, Anschlussdosen und
Kabeln verwendet werden.
1. Schreiben Sie, je nach Bedarf, die Kennzeichnung für die Etage oder das
Gebäude auf das Etikett.
2. Stecken Sie die Etiketten in die Kunststoffhalter.
3. Bringen Sie die Halter an den entsprechenden Stellen am MDF an.
Bildlegende
1. Kennzeichnung von Etage und Gebäude
2. Gehäuse
3. Baugruppenträger
4. Steckplatz
5. Anschlussdose

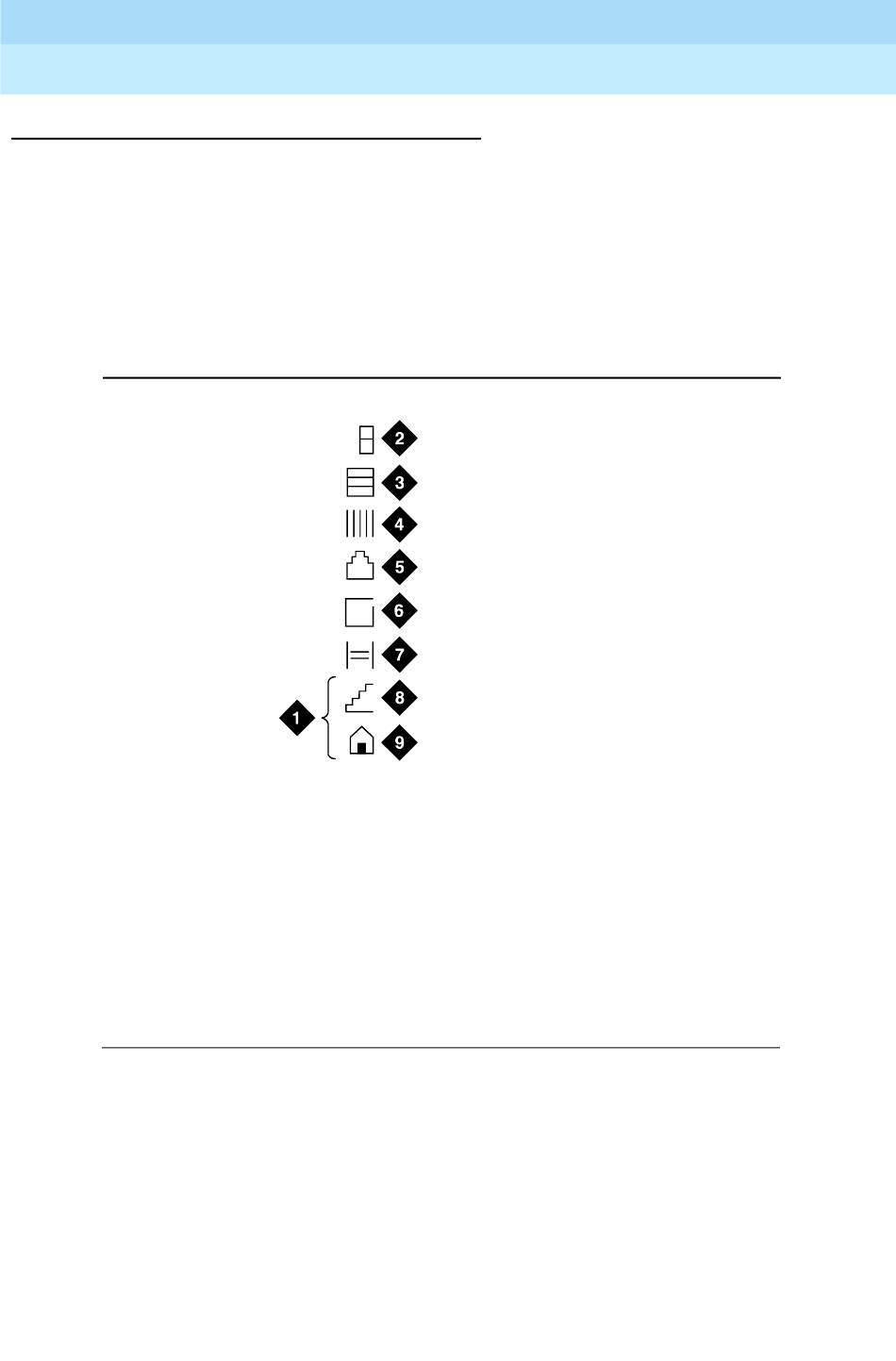

Bild 1-23. Grafische Symbole und Legende
1. Kennzeichnen Sie die Kabel mit den mitgelieferten Etiketten. Etikett Code-
Nr. 220A (Bestellnummer 103970000) enthält alle benötigten Etiketten.
zeigt die grafischen Symbole auf den mitgelieferten Etiketten, die zur
r758422i LJK 050996
6. Geräteraum/Nebenraum
7. Querverbindung
8. Etage
9. Gebäude
Ausgabe 2
November 2000
1-43
