ELEKTRISCHE KOMPONENTEN

Elektronisches Steuergerät (ECU)

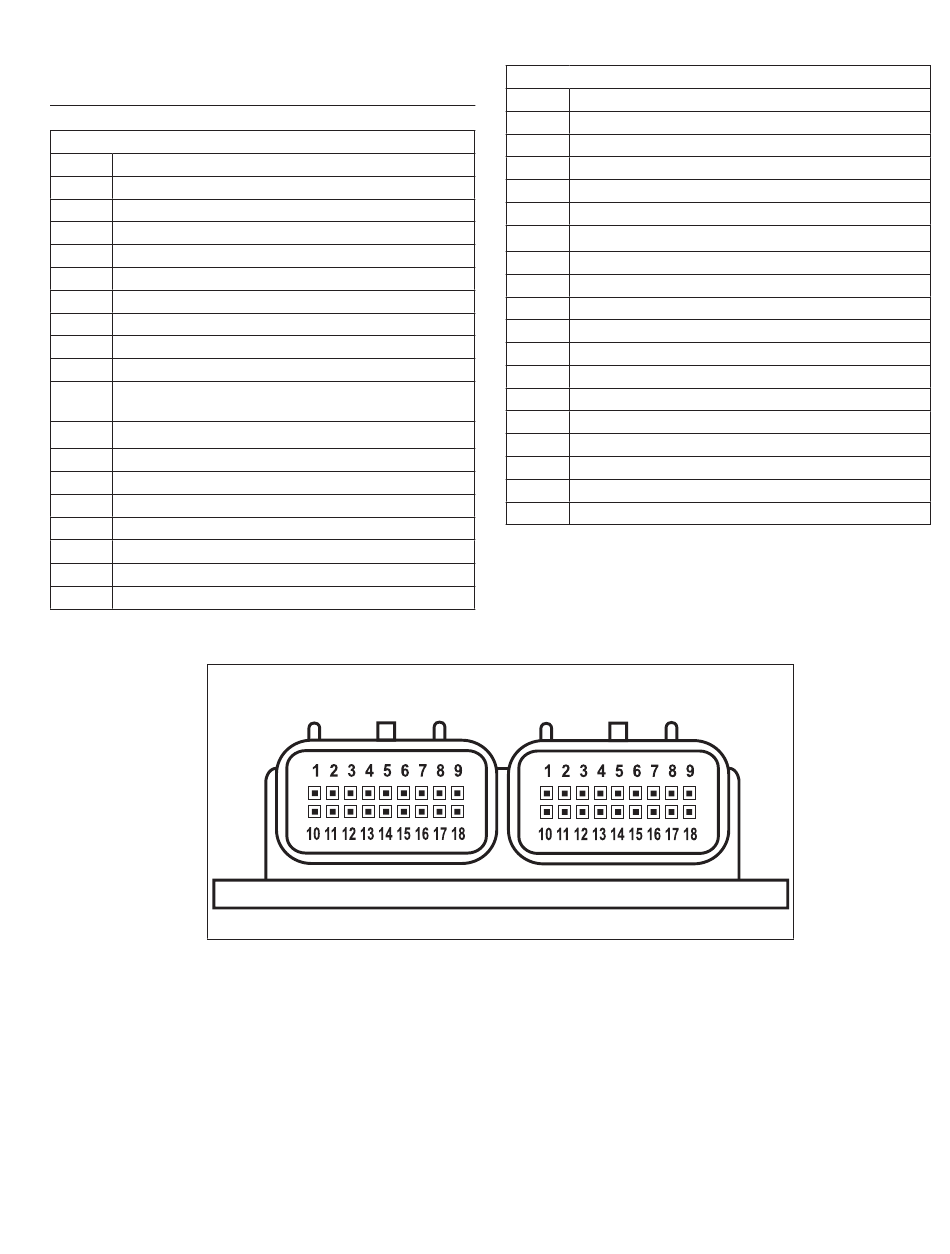

Pinbelegung der ECU

Seite d. schwarzen Steckers
Pin-Nr.
1
Zündspule 1 Masse
2
Batteriemasse
3
Diagnosedatenleitung
4
Kurbelwellenstellungs-Sensor Eingang
5
Einspritzventil Ausgang 1 Masse
6
Einspritzventil Ausgang 2 Masse
7
Lambdasonden-Heizelement
8
Ansauglufttemperatur-Sensor (TMAP) Eingang
9
Kraftstoff pumpe Masse
Masse für TPS, TMAP, Lambda- und
10
Öltemperatursensoren
11
Saugrohr-Absolutdruck-Sensor (TMAP) Eingang
12
Drosselklappenstellungs-Sensor (TPS) Eingang
13
Kurbelwellenstellungs-Sensor Masse
14
Öltemperatursensor Eingang
15
Zündschalter (+12V geschaltet)
16
Stromversorgung für TPS- und TMAP-Sensor (+5 V)
17
Lambdasonde (O2) Eingang
18
Batteriestromversorgung (Permanent +12V)
ECU
Pinbelegung der ECU
62 690 14 Rev. A
Funktion
BLACK CONNECTOR SIDE
KohlerEngines.com
Elektronische Kraftstoff einspritzung
Seite d. grauen Steckers
Pin-Nr.
1
Nicht verwendet
2
Nicht verwendet
3
Störungswarnleuchte - Masse
4
Nicht verwendet
5
Nicht verwendet
6
GCU Drehzahlsignal (Elektronischer Drehzahlregler)
7
Nicht verwendet
8
Nicht verwendet
9
Batteriemasse
10
Zündspule 2 Masse
11
Nicht verwendet
12
Nicht verwendet
13
Nicht verwendet
14
Startsperrschalter Masse
15
Nicht verwendet
16
Elektronisches Steuergerät (ECU)
17
Kraftstoff pumpensteuerung (+12V)
18
Nicht verwendet
GREY CONNECTOR SIDE
