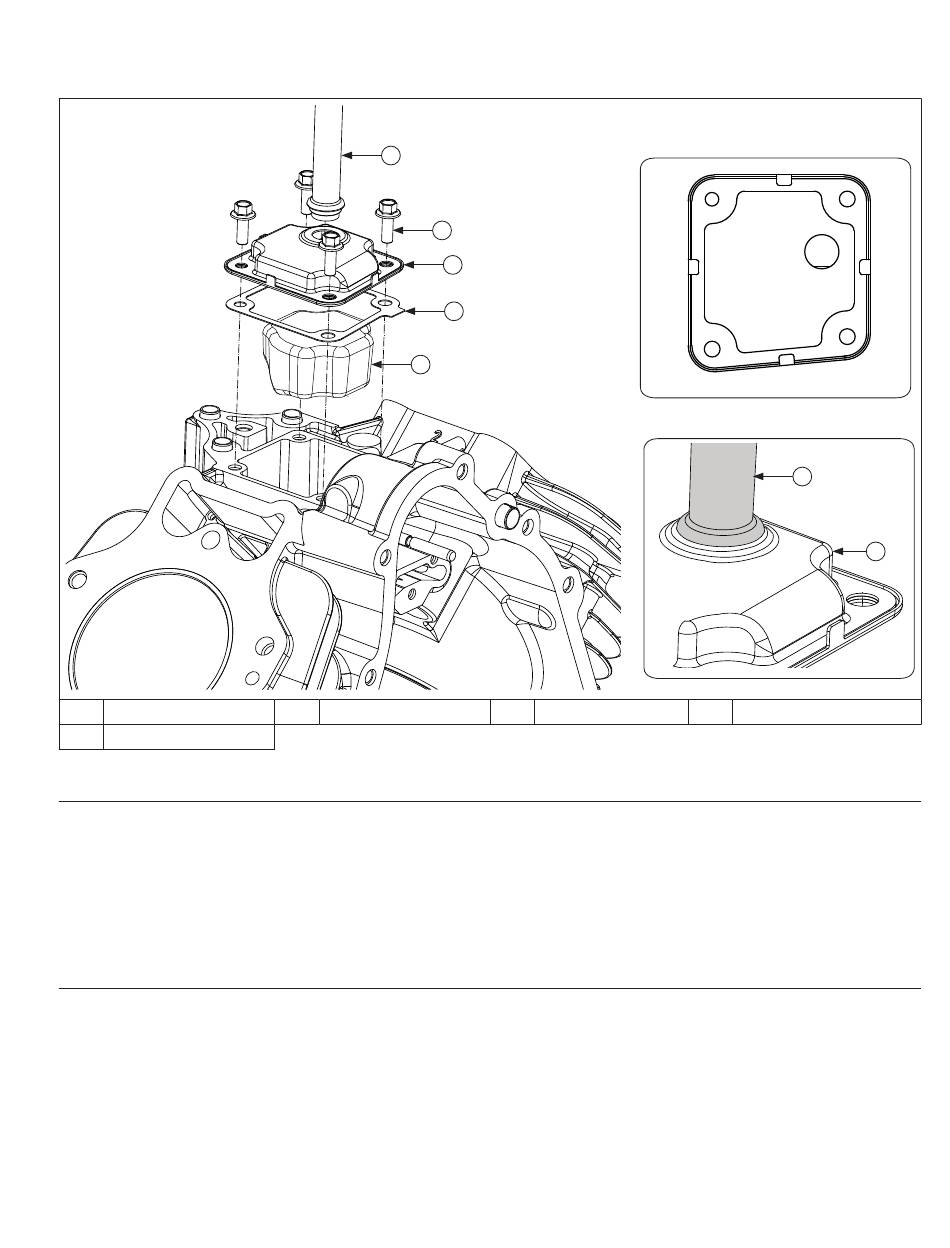

Komponenten des Entlüfters
A
Entlüfterschlauch
E
Filter
Einbau des Entlüfters
1.
Vergewissern Sie sich, dass die Dichtfl ächen von Kurbelgehäuse und Entlüfterdeckel sauber, trocken und frei von
Kratzern oder Einkerbungen sind. Nicht die Oberfl ächen zerkratzen, da dies zu Undichtigkeiten führen kann.
2.
Bringen Sie die Dichtung der Entlüfterkammer wie im Bild gezeigt an. Montieren und installieren Sie die
Entlüfterkomponenten wie im Bild gezeigt. Vergewissern Sie sich, dass der Filter nicht an der Oberseite übersteht und
alle Teile vorschriftsgemäß ausgerichtet sind.
3.
Schrauben Sie die Schrauben ein und ziehen Sie sie in der abgebildeten Reihenfolge mit 12,4 Nm (110 in. lb.) fest.
4.
Benetzen Sie das untere Ende des Entlüfterschlauchs mit Öl und setzen Sie es in die Bohrung am Entlüfter ein. Der
Deckel muss wie im Bild gezeigt zwischen 2 erhöhten Ringen des Schlauchs sitzen.
Einbau des Motoröltemperatursensors
HINWEIS: Sicherstellen, dass das Bauteil blank, unbeschädigt und schmutzfrei ist und die Dichtung des elektrischen
Steckverbinders korrekt eingesetzt ist.
1.
Den O-Ring des Motoröltemperatursensors leicht schmieren und den Sensor in den Entlüfterdeckel einbauen.
2.
Den Sensor mit 7,3 Nm (65 in. lb.) festziehen.
62 690 14 Rev. A
A
B
C
D
E
B
Schrauben
KohlerEngines.com
Anzugsreihenfolge der
Entlüfterdeckelschrauben
1
4
C
Entlüfterdeckel
Wiederzusammenbau
A
C
D
Entlüfterkammerdichtung
3
2
87
