Wiederzusammenbau
2.
Setzen Sie das Schwungrad an die Kurbelwelle an; die
Passfeder darf sich dabei nicht verschieben.
3.
Bringen Sie die Schraube und Unterlegscheibe an.
4.
Verwenden Sie zum Kontern des Schwungrads einen
Bandschlüssel oder ein Arretierwerkzeug. Ziehen Sie
die Schraube mit 69,8 Nm (51 ft. lb.) fest.
5.
Installieren Sie, falls vorhanden, die vordere
Antriebswelle. Schrauben Sie die Schrauben ein und
ziehen Sie sie mit 24,4 Nm (216 in. lb.) fest.
Einbau des Kurbelwellenstellungs-Sensors
HINWEIS: Prüfen Sie, ob alle Bauteile blank, unbeschädigt
und schmutzfrei sind und an den elektrischen
Steckverbindern die Dichtungen korrekt
eingesetzt sind.
1.
Falls er ausgebaut wurde, bringen Sie den
Kurbelwellenstellungs-Sensor wieder an der Halterung an
und ziehen die Schrauben mit 11,3 Nm (100 in. lb.) fest.
2.
Befestigen Sie den Kurbelwellenstellungs-Sensor und die
Halterung an den Kurbelgehäusestegen. Ziehen Sie die
Schrauben der Halterung mit 9,9 Nm (88 in. lb.) fest.
3.
Schließen Sie den elektrischen Steckverbinder an den
Kurbelwellenstellungs-Sensor an und prüfen sie, ob eine
einwandfreie Verbindung besteht.
Einbau von Lüfterschutzgitter und Lüfter - Option 1
Falls das Lüfterschutzgitter nicht
vorschriftsgemäß montiert wird, kann
es beschädigt werden und schwere
Verletzungen verursachen.

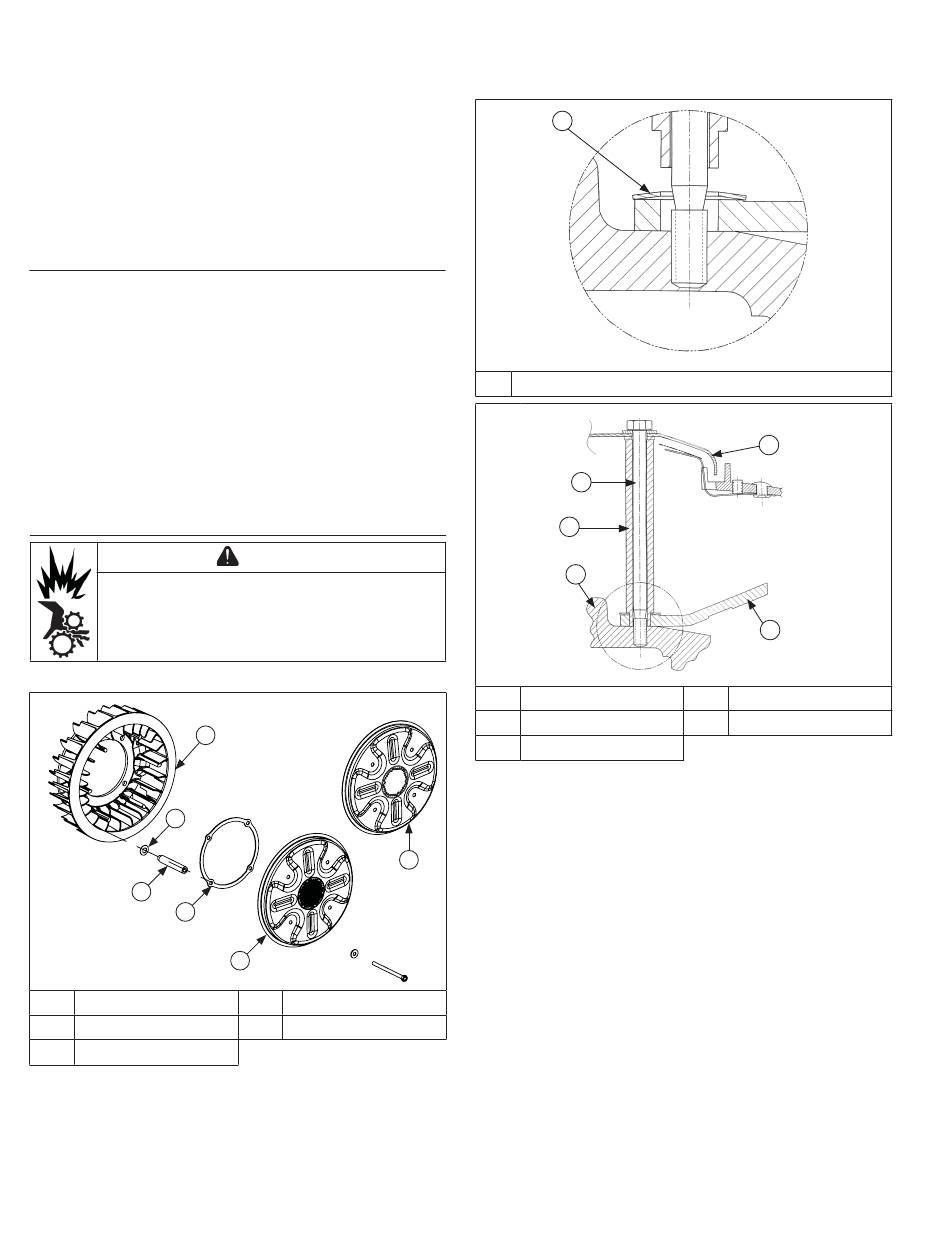

Komponenten von Lüfterschutzgitter und Lüfter
E
D
C
B
A
Lüfterschutzgitter
C
Distanzhülse
E
Lüfter
94
ACHTUNG
A
A
B
Stützring
D
Federscheibe
KohlerEngines.com
Detailbild der Federscheibe
A
A
Federscheibe
E
D
C
A
Metallgitter
C
Schwungrad
E
Sechskantschraube
HINWEIS: Gehen Sie beim Wiedereinbau nach dieser
Montagereihenfolge vor, wenn Lüfter und
Lüfterschutzgitter einzeln demontiert wurden.
HINWEIS: Setzen Sie die Zentriernasen an der Rückseite
des Lüfterrads in die Zentrierbohrungen am
Schwungrad ein.
1.
Prüfen Sie, ob die Zentriernasen an der Rückseite des
Lüfterrads in den Zentrierbohrungen am Schwungrad
sitzen.
2.
Besorgen Sie zur einfacheren Montage Ansaugstutzen-
Gewindebolzen mit M6 Gewinde und mindestens 100
mm Länge und verwenden Sie sie als Führungsstifte.
Setzen Sie die Ansaugstutzen-Gewindebolzen durch
die Lüfter-Befestigungsbohrungen ein und schrauben
Sie sie 4 oder 5 Umdrehungen in das Schwungrad ein.
3.
Ziehen Sie jeweils eine Federscheibe mit der konkaven
Seite zum Lüfter nach unten auf alle Gewindebolzen auf.
4.
Ziehen Sie jeweils eine Distanzhülse mit dem
angefasten Ende nach unten auf alle Gewindebolzen
auf. Das dünnere Ende muss in Federscheibe und Lüfter
sitzen, die Spitze muss das Schwungrad berühren und
der Ansatz auf der Federscheibe aufl iegen.
A
B
B
Lüfter
D
Distanzhülse
62 690 14 Rev. A
