5. Montieren Sie den Stützring an den Gewindebolzen,
bis er auf den Distanzhülsen aufl iegt. Setzen Sie dann
das Metallgitter von oben an den Stützring.
6. Legen Sie an allen Schrauben fl ache Unterlegscheiben
unter. Tragen Sie Loctite
der Schrauben auf.
7. Nehmen Sie die Bolzen vorsichtig heraus und ersetzen
Sie sie durch Schrauben. Ziehen Sie die Schrauben mit
9,9 Nm (88 in. lb.) fest. Wiederholen Sie den Vorgang
für die anderen Bolzen und Schrauben.
Einbau von Lüfterschutzgitter und Lüfter - Option 2
Falls das Lüfterschutzgitter nicht
vorschriftsgemäß montiert wird, kann
es beschädigt werden und schwere
Verletzungen verursachen.

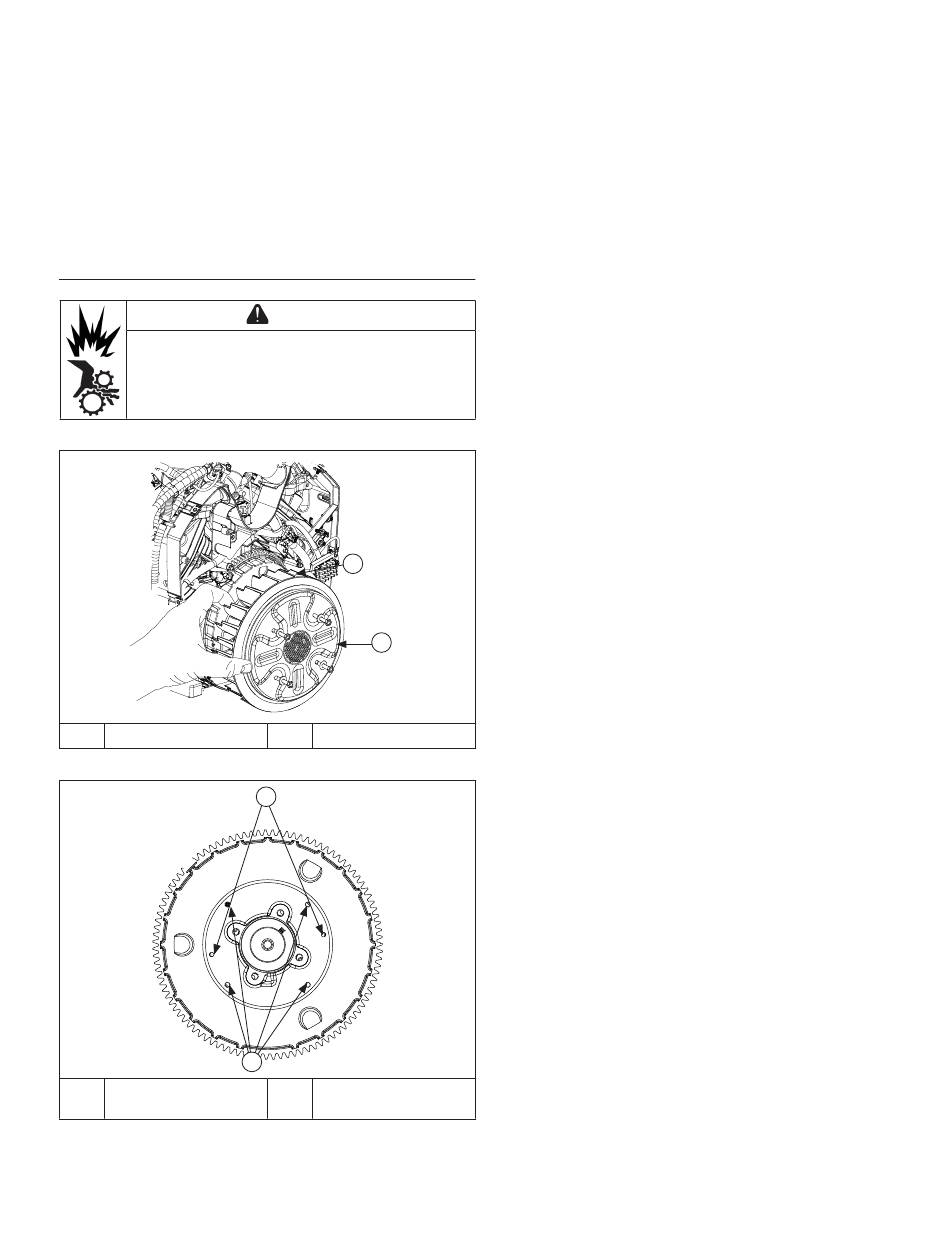

Komponenten von Lüfterschutzgitter und Lüfter
A Lüfter
Detailbild der Lüfter-Befestigungsbohrungen
Lüfter-Befestigungs-
A
bohrungen
62 690 14 Rev. A
® 242 ® auf die Gewindegänge
ACHTUNG
A
B
B Lüfterschutzgitter
B
A
Lüfter-Zentrierboh-
B
rungen
KohlerEngines.com
HINWEIS: Gehen Sie beim Wiedereinbau nach dieser
Montagereihenfolge vor, wenn Lüfter und
Lüfterschutzgitter als komplette Baugruppe
zusammengehalten und nicht einzeln ersetzt
wurden.
1. Inspizieren Sie die Einbauposition des Schwungrads
am Motor. Achten Sie auf die Position der zwei
Zentrierbohrungen des Lüfters auf der Planseite der
Schwungrads.
Die Zentrierbohrungen nehmen zwei Zentrierstifte auf,
die in die Passfl äche am Kühllüfter des Motors
ausgeformt sind.
2. Arbeiten Sie mit beiden Händen und nehmen Sie
Lüfter, Schutzgitter und Befestigungselemente als
komplette Baugruppe auf (siehe die Beschreibung im
Abschnitt „Ausbau").
3. Halten Sie die Baugruppe senkrecht und setzen Sie die
Passfl äche des Lüfters an die Kontaktfl äche des
Schwungradlüfters an.
4. Drehen Sie die Baugruppe aus Lüfterrad und
Schutzgitter um. Achten Sie auf die Zentrierstifte des
Lüfters und vergewissern Sie sich, dass sie in den
Zentrierbohrungen der Schwungrad-Planfl äche sitzen.
5. Halten Sie die Baugruppe aus Lüfterrad und
Schutzgitter in ihrer Einbauposition am Schwungrad,
und schrauben Sie die Befestigungsschrauben von
Lüfter und Schutzgitter in das Schwungrad ein.
6. Schrauben Sie alle vier Schrauben handfest ein und
überprüfen Sie erneut, ob die Lüfter-Zentrierstifte mit
den Zentrierbohrungen im Schwungrad fl uchten.
Ziehen Sie die Schrauben mit 9,9 Nm (88 in. lb.) fest.
Wiederzusammenbau
