Einführung
1.3.2 Puls-Start/Stopp
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang, [9]
Puls-Start.
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang, [6]
Stopp (inv.)
Klemme 37 = Safe Torque Off (falls verfügbar).

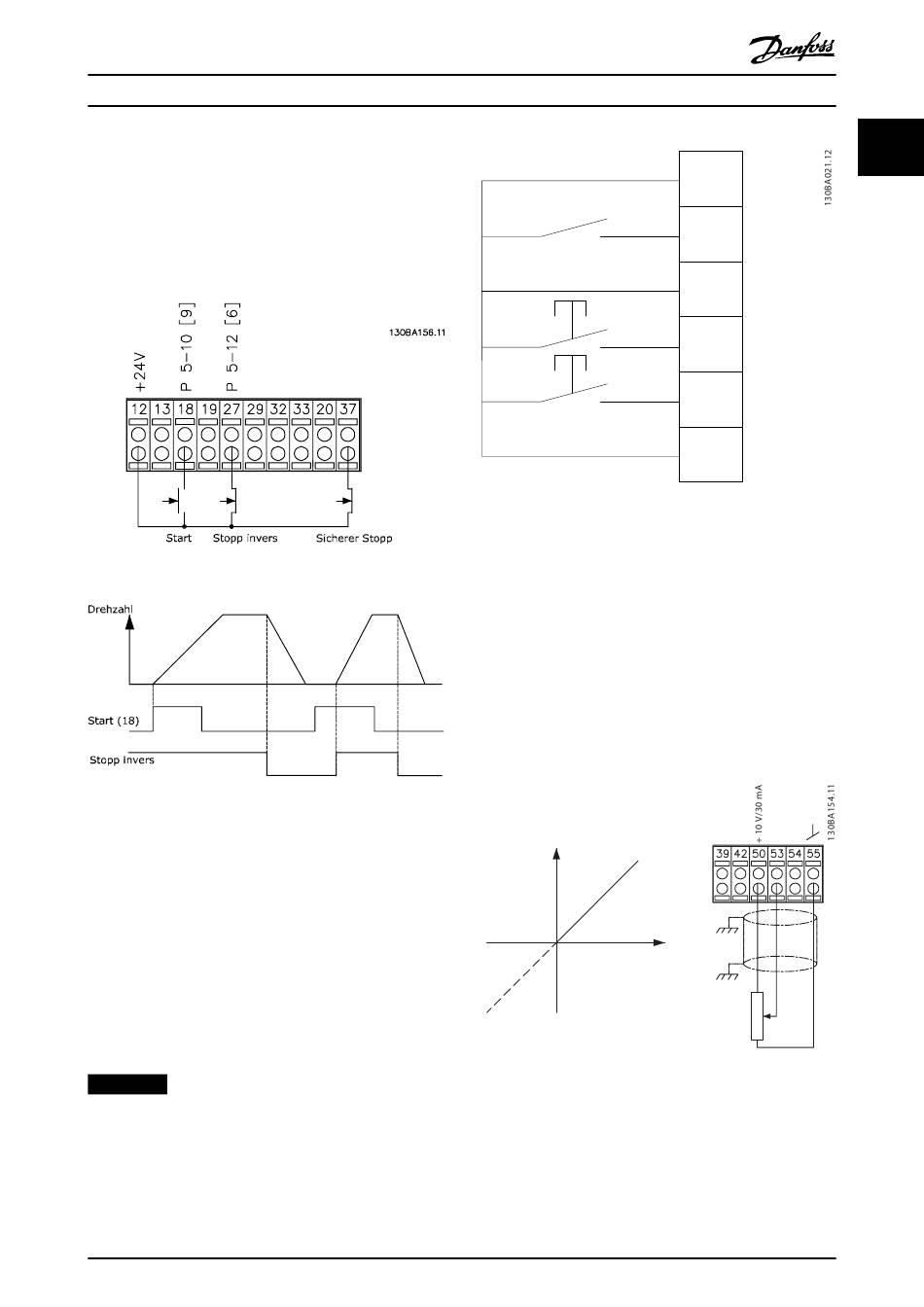

Abbildung 1.7 Puls-Start/Stopp

1.3.3 Drehzahl auf/Drehzahl ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = Parameter 5-10 Klemme 18 Digital-
eingang [9] Start (Werkseinstellung).
Klemme 27 = Parameter 5-12 Klemme 27 Digital-
eingang [19] Sollw. speich.
Klemme 29 = Parameter 5-13 Klemme 29 Digital-
eingang [21] Drehzahl auf.
Klemme 32 = Parameter 5-14 Klemme 32 Digital-
eingang [22] Drehzahl ab.
HINWEIS
Klemme 29 nur bei FC x02 (x=Baureihentyp)
MG16H203
Programmierhandbuch
Abbildung 1.8 Drehzahl auf/Drehzahl ab

1.3.4 Potenziometer Sollwert

Spannungssollwert über ein Potentiometer
Abbildung 1.9 Potenziometer Sollwert
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
12
18
27
29
32
37
Sollwertquelle 1 = [1] Analogeingang 53
(Werkseinstellung).
Klemme 53, Skal. Min. Spannung = 0 V.
Klemme 53, Skal. Max. Spannung = 10 V.
Klemme 53, Min. Soll-/Istwert = 0 UPM.
Klemme 53, Max. Soll-/Istwert = 1500 UPM.
Schalter S201 = AUS (U)
Drehzahl UPM
P 6-15
Bezugsspannung
P 6-11 10 V
1
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
1 kΩ
13
1
