Parameterbeschreibung
23-53 Energieprotokoll
Array [31]
Range:
0 [0 -
*
4294967295 ]
3 3
186
VLT
Funktion:
HINWEIS
Der Frequenzumrichter setzt alle Zähler
automatisch zurück, wenn Sie die
Einstellung in Parameter 23-50 Energie-
protokollauflösung ändern. Bei Überlauf
stoppt die Aktualisierung der Zähler am
Höchstwert.
HINWEIS
®
Bei Einbau der VLT Analog-E/A-
Optionskarte MCB 109ist zusätzlich eine
Batteriepufferung für Datum und
Uhrzeit enthalten.
Array mit einer Reihe von Elementen gleich
der Anzahl der Zähler ([00]-[xx] unter der
Parameternummer im Display). Drücken Sie
[OK] und gehen Sie mithilfe der Tasten [
▼
und [ ] von Element zu Element.
Array-Elemente:
Energiemesser
23-53 Energiemesser
(06)
Energiemesser
23-53 Energiemesser
(05)
23-5*
Energiemesser
23-53 Energiemesser
(04)
23-5*
Energiemesser
23-53 Energiemesser
(03)
23-5*
Energiemesser
23-53 Energiemesser
(02)
Energiemesser 23-5*
23-53 Energiemesser
(01)
23-5*
Energiemesser
23-53 Energiemesser
(00)

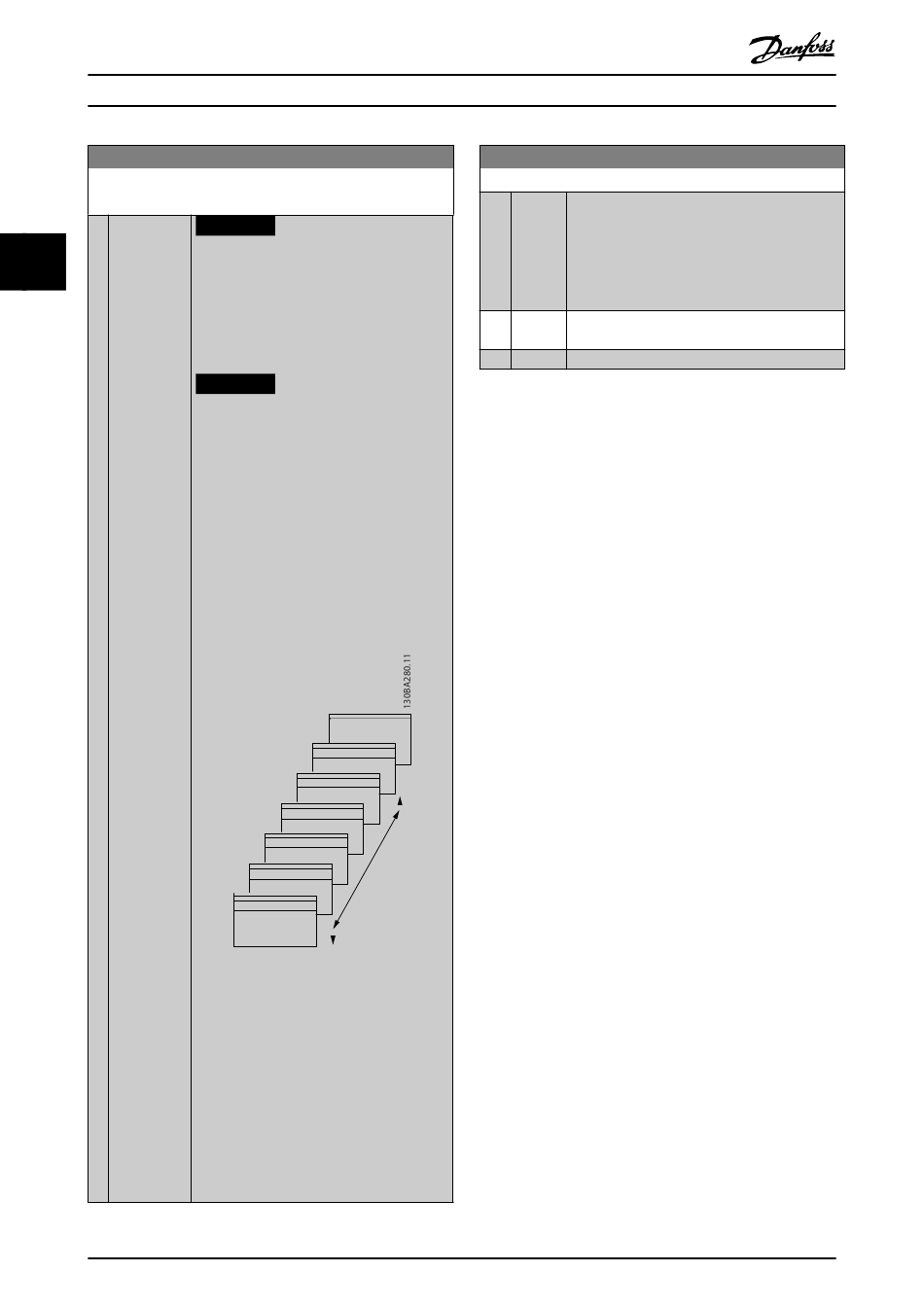

Abbildung 3.61 Energieprotokoll
Der Frequenzumrichter speichert Daten aus
dem letzten Zeitraum im Zähler mit dem
höchsten Index.
Bei Netz-Aus werden alle Zählerwerte
gespeichert und bei der nächsten Netz-
Einschaltung weiter verwendet.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
®
Refrigeration Drive FC 103
23-54 Reset Energieprotokoll
Option:
[0] Kein
*
Reset
[1] Reset
3.19.4 23-6* Trenddarstellung
Mit der Trenddarstellung wird eine Prozessvariable über
einen Zeitraum überwacht und gespeichert, wie oft die
Daten in jeden der 10 benutzerdefinierten Datenbereiche
fallen. Dies gibt einen schnellen Überblick und zeigt, an
welcher Stelle Sie Betriebsverbesserungen konzentrieren
sollten.
▲
]
Um den Vergleich aktueller Werte für eine ausgewählte
Betriebsvariable mit Daten für einen bestimmten Referenz-
zeitraum für die gleiche Variable zu ermöglichen, können
Sie 2 Datensätze für die Trenddarstellung erstellen. Sie
können diesen Referenzzeitraum vorprogrammieren
(Parameter 23-63 Zeitablauf Startzeitraum und
Parameter 23-64 Zeitablauf Stoppzeitraum). Die 2 Datensätze
können Sie in Parameter 23-61 Kontinuierliche BIN Daten
(aktuell) und Parameter 23-62 Zeitablauf BIN Daten
23-5*
(Referenz) ablesen.
23-5*
Sie können für die folgenden Betriebsvariablen eine
Trenddarstellung erstellen:
•
Leistung
•
Strom.
•
Ausgangsfrequenz.
•
Motordrehzahl.
Die Trenddarstellungsfunktion umfasst 10 Zähler (die einen
Bin (Behälter) bilden) für jeden Datensatz, welche die Zahl
von Registrierungen enthalten und widerspiegeln, wie
häufig die Betriebsvariable in jedem der 10 vordefinierten
Intervalle liegt. Die Sortierung basiert auf einem
Relativwert der Variable.
Der Relativwert für die Betriebsvariable ist folgendermaßen
definiert:
•
Istwert/Nennwert x 100 % für Leistung und
Strom.
•
Istwert/Höchstwert x 100 % – für Ausgangs-
frequenz und Motordrehzahl.
Die Länge jedes Intervalls können Sie individuell einstellen,
die Werkseinstellung ist jedoch 10 % für jedes Intervall.
Funktion:
Wählen Sie [1] Reset, um alle Werte in den
Energiespeicherzählern, die in
Parameter 23-53 Energieprotokoll gezeigt werden,
zurückzusetzen. Nach Drücken von OK ändert sich
die Einstellung des Parameterwerts automatisch
auf [0] Kein Reset.
