Potenziometer-Sollwert; Drehzahlkorrektur Auf/Ab - Danfoss VLT AQUA Drive FC 202 Programmierhandbuch

Einführung
1 1

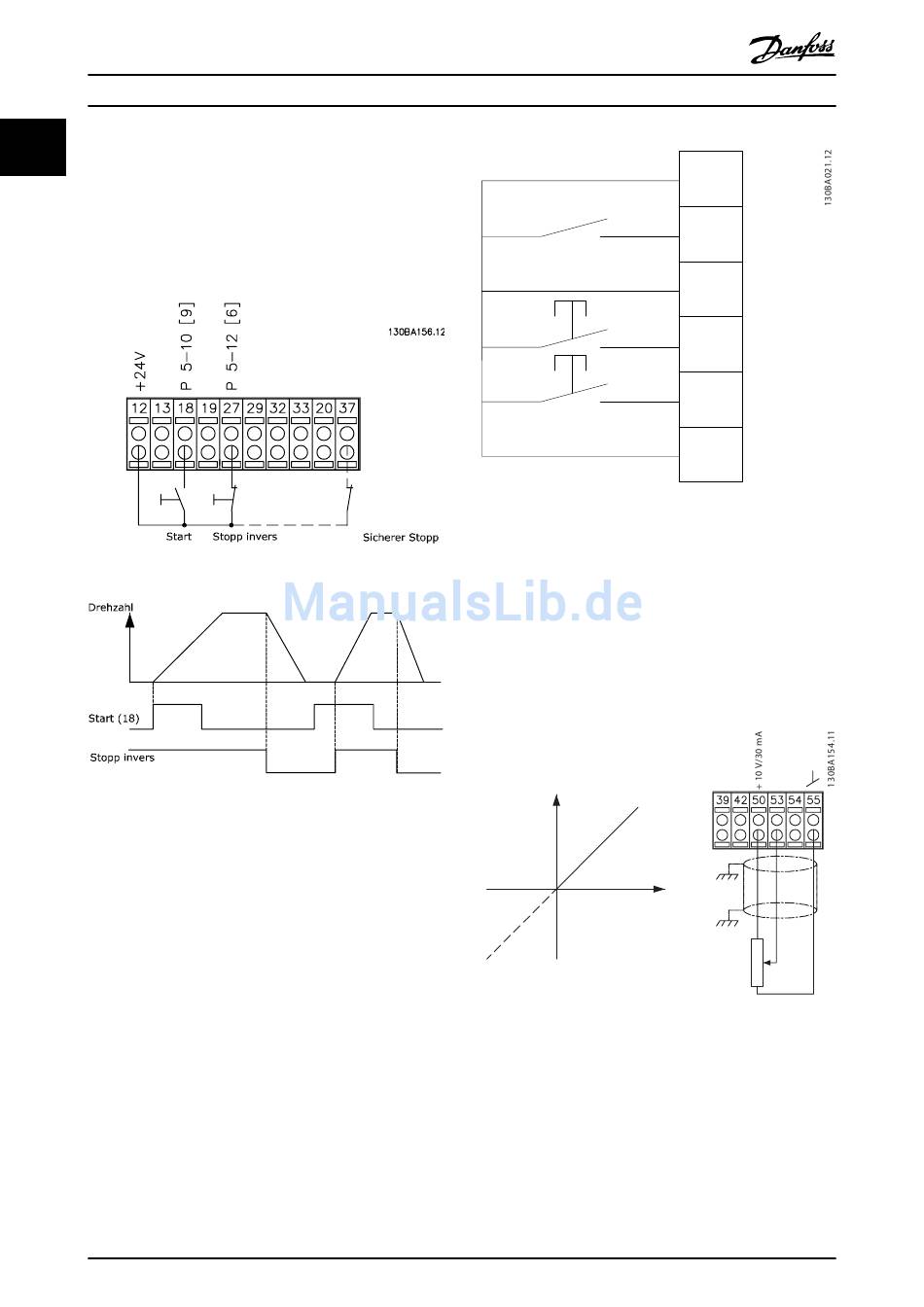

1.9.3 Puls-Start/Stopp
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [9]
Puls-Start.
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [6]
Stopp (inv.)
Klemme 37 = Safe Torque Off (falls verfügbar).
Abbildung 1.7 Puls-Start/Stopp

1.9.4 Drehzahlkorrektur auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [9]
Start (Werkseinstellung).
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [19]
Sollw. speich.
Klemme 29 = Parameter 5-13 Klemme 29 Digitaleingang [21]
Drehzahl auf.
Klemme 32 = Parameter 5-14 Klemme 32 Digitaleingang [22]
Drehzahl ab.
12
®
VLT AQUA Drive FC 202
Abbildung 1.8 Drehzahlkorrektur auf/ab

1.9.5 Potenziometer-Sollwert

Spannungssollwert über ein Potentiometer
Sollwertquelle 1 = [1] Analogeingang 53 (Werkseinstellung).
Klemme 53, Min. Spannung = 0 V.
Klemme 53, Max. Spannung = 10 V.
Klemme 53, Min. Soll-/Istwert = 0 UPM.
Klemme 53, Max. Soll-/Istwert = 1500 UPM.
Schalter S201 = AUS (U).
Abbildung 1.9 Potenziometer-Sollwert
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
12
18
27
29
32
37
Drehzahl UPM
P 6-15
Bezugsspannung
P 6-11 10 V
1
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
kΩ
MG20O903
