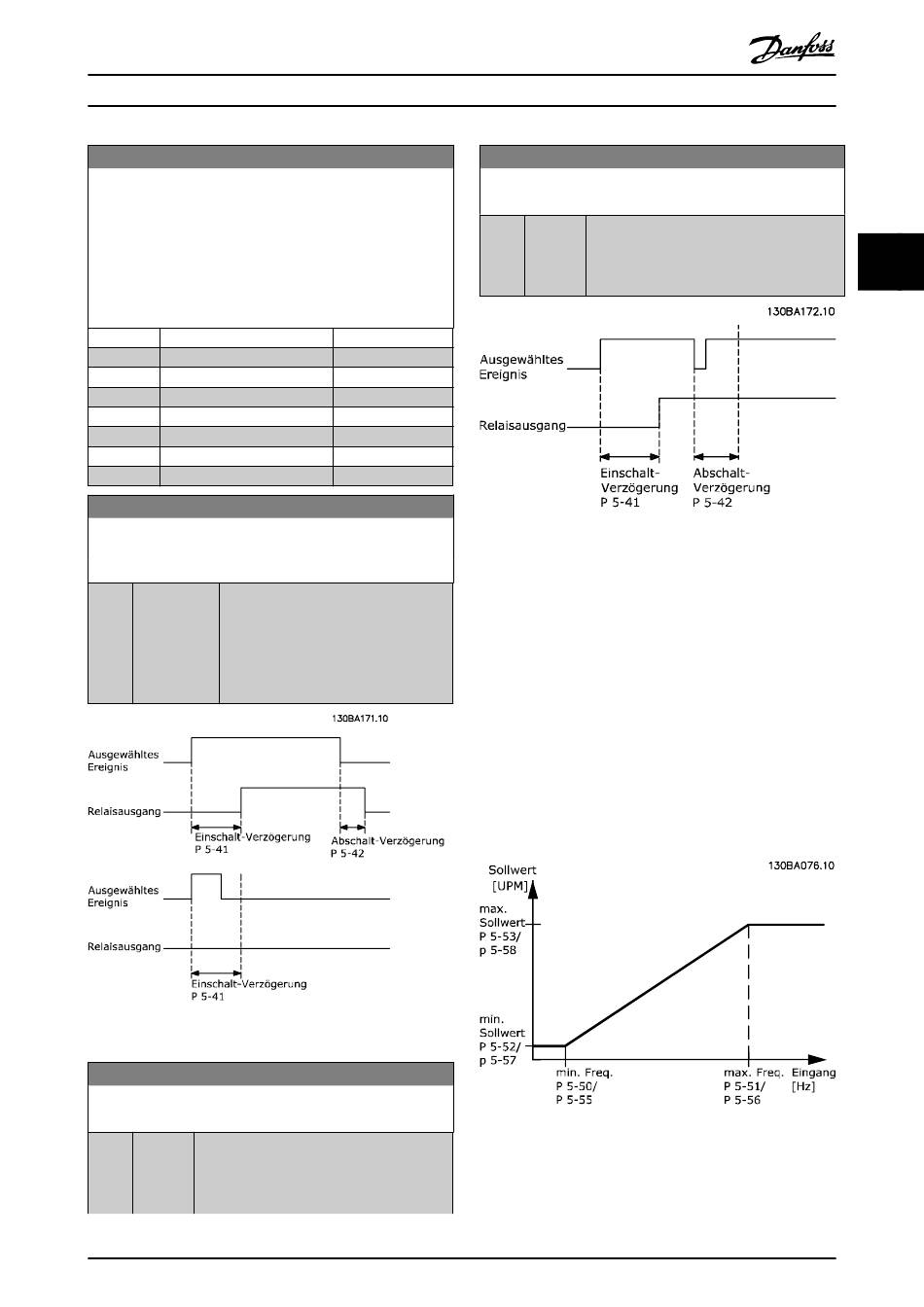

Parameterbeschreibung
5-40 Relaisfunktion
Array [8]
(Relais 1 [0], Relais 2 [1]
®
VLT Relaiskarte MCB 105: Relais 7 [6], Relais 8 [7] und Relais 9
[8]).
Wählen Sie Optionen, um die Funktion der Relais zu definieren.
Die Auswahl der einzelnen mechanischen Relais erfolgt in einem
Arrayparameter.
Option:
[199] Einspritzregelung
[211] Verbundkomp. 1
[212] Verbundkomp. 2
[213] Verbundkomp. 3
[214] Kaskadenpumpe 4
[215] Kaskadenpumpe 5
[216] Kaskadenpumpe 6
[217] Kaskadenpumpe 7
5-41 Ein Verzög., Relais
Array [8]. (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais
5 [4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8]).
Range: Funktion:
0.01 s [0.01 - 600 s] Geben Sie die Einschaltverzögerung des
*
Relais ein. Wählen Sie eines der
verfügbaren mechanischen Relais und die
®
VLT Relaiskarte MCB 105 in einer
Reihenfunktion aus. Siehe
Parameter 5-40 Relaisfunktion.
Abbildung 3.26 Ein Verzögerung, Relais
5-42 Aus Verzög., Relais
Array[20]
Range: Funktion:
0.01 s [0.01 - Geben Sie die Einschaltverzögerung des Relais
*
600 s] ein. Wählen Sie eines der zwei internen
mechanischen Relais in einer Reihenfunktion
aus. Nähere Angaben finden Sie in
MG16H203
Programmierhandbuch
5-42 Aus Verzög., Relais
Array[20]
Range:
Funktion:
Abbildung 3.27 Aus Verzögerung, Relais
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
3.7.5 5-5* Pulseingänge
Parameter zum Konfigurieren der Skalierungs- und Filter-
einstellungen für die Pulseingänge. Eingangsklemme 29
oder 33 dient als Frequenzsollwerteingang. Programmieren
Sie Klemme 29 (Parameter 5-13 Klemme 29 Digitaleingang)
oder Klemme 33 (Parameter 5-15 Klemme 33 Digitaleingang)
auf [32] Pulseingang. Wird Klemme 29 als Eingang
verwendet, stellen Sie Parameter 5-02 Klemme 29 Funktion
auf [0] Eingang.
Abbildung 3.28 Pulseingang
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
Funktion:
Parameter 5-40 Relaisfunktion. Ändert sich die
ausgewählte Ereignisbedingung vor Ablauf
einer Einschaltverzögerung, bleibt der Relais-
ausgang unverändert.
