Potenziometer Sollwert - Danfoss VLT HVAC Drive FC 102 Benutzerhandbuch

Anwendungsbeispiele
Klemme 29 = Parameter 5-13 Klemme 29 Digital-
eingang [21] Drehzahl auf.
Klemme 32 = Parameter 5-14 Klemme 32 Digital-
eingang [22] Drehzahl ab.
Abbildung 5.7 Parameter für Drehzahlregelung

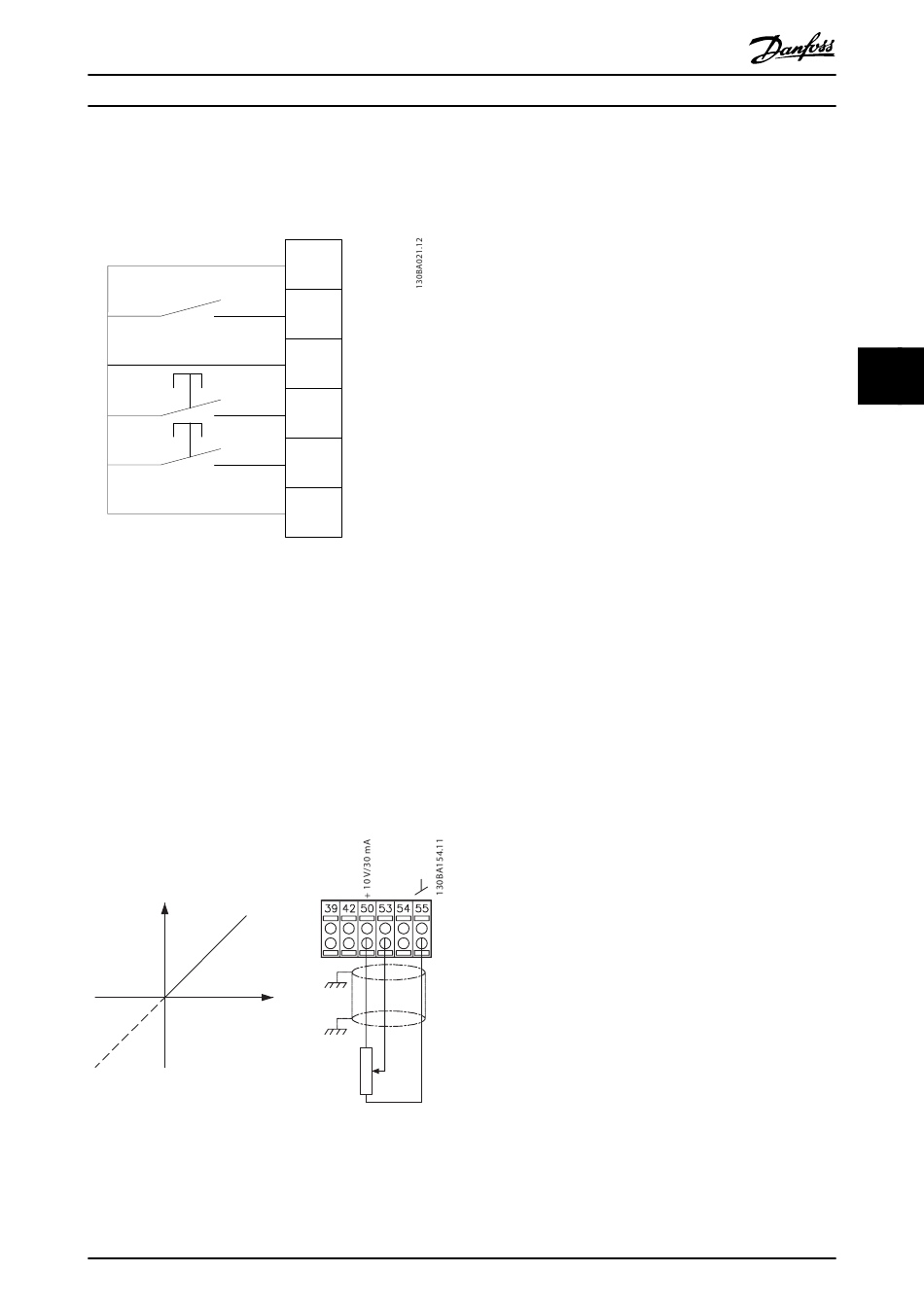

5.3.4 Potenziometer Sollwert

Spannungssollwert über ein Potenziometer
Sollwertquelle 1 = [1] Analogeingang 53
(Werkseinstellung).
Klemme 53, Skal. Min. Spannung = 0 V
Klemme 53, Skal. Max. Spannung = 10 V
Klemme 53, Min. Soll-/Istwert = 0 UPM
Klemme 53, Max. Soll-/Istwert = 1500 UPM
Schalter S201 = AUS (U)
Drehzahl UPM
P 6-15
Bezugsspannung
P 6-11 10 V
Abbildung 5.8 Potenziometer Spannungssollwert
MG37L103
Benutzerhandbuch
12 +24V
18 Par. 5-10
27 Par. 5-12
29 Par. 5-13
32 Par. 5-14
37
1 kΩ
