Parameterbeschreibung
0-25 Benutzer-Menü
Array [20]
Range: Funktion:
Size [0 - Definieren Sie bis zu 20 Parameter, die im „Q1
related 9999 ] Benutzer-Menü" angezeigt werden sollen. Der
*
Zugriff auf dieses Menü erfolgt über die Taste
[Quick Menu] am LCP. Die Parameter werden
im Q1 Benutzer-Menü in der Reihenfolge
angezeigt, in der Sie in diesem Arraypa-
rameter programmiert wurden. Das Löschen
von Parametern erfolgt, indem Sie den Wert
auf 0000 setzen.
Dies ermöglicht Ihnen zum Beispiel einen
schnellen und einfachen Zugriff auf einen bis
maximal 20 Parameter, die regelmäßig
geändert werden müssen (z. B. aus Gründen
der Anlagenwartung). Zudem ermöglicht
diese Funktion einem OEM die schnelle
Inbetriebnahme seiner Geräte.
3.2.3 0-3* LCP-Benutzerdef
Sie können die Displayelemente für verschiedene Zwecke
anpassen:
•
Benutzerdefinierte Anzeige. Der angezeigte Wert
ist proportional zur Drehzahl (linear, radiziert oder
3. Potenz – je nach Wahl der Einheit in
Parameter 0-30 Einheit).
•
Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in:
•
Parameter 0-30 Einheit.
•
Parameter 0-31 Freie Anzeige Min.-Wert (nur linear).
•
Parameter 0-32 Freie Anzeige Max. Wert.
•
Parameter 4-13 Max. Drehzahl [UPM].
•
Parameter 4-14 Max Frequenz [Hz].
•
Istdrehzahl.
MG16H203
Programmierhandbuch

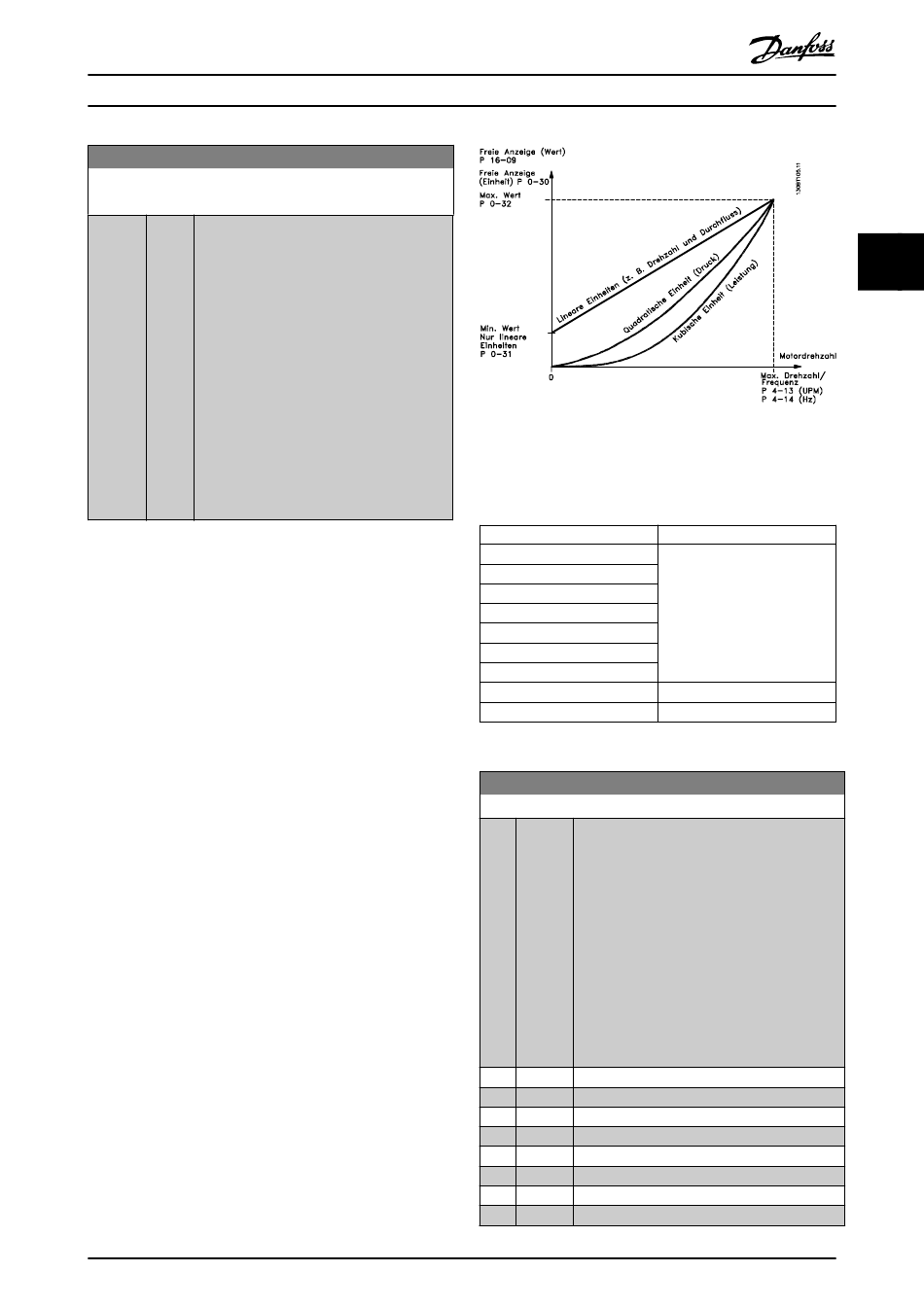

Abbildung 3.3 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Gerätetyp
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistungs-
Tabelle 3.2 Drehzahlbeziehungen für verschiedene Gerätetypen
0-30 Einheit
Option:
[0]
[1] %
*
[5] PPM
[10] l/min
[11] UPM
[12] PULSE/s
[20] l/s
[21] l/min
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
Funktion:
Wählen Sie die gewünschte Einheit für die
benutzerdefinierte Anzeige am LCP. Die
ausgewählte Einheit ergibt automatisch eine
lineare, quadratische oder kubische Skalierungs-
beziehung zur Ausgangsdrehzahl. Diese
Beziehung hängt von der gewählten Einheit ab
(siehe Tabelle 3.2). Sie können den tatsächlich
berechneten Wert in Parameter 16-09 Benutzerde-
finierte Anzeige auslesen und/oder durch
Auswahl von [1609] Benutzerdefinierte Anzeige in
Parameter 0-20 Displayzeile 1.1 bis
Parameter 0-24 Displayzeile 3 im Display
anzeigen.
