Einführung
1 1
Schließen Sie die Digital- und Analogein- und -ausgänge
aufgeteilt nach Signalart an die Bezugspotenziale
(Klemmen 20, 55, 39) an, um Fehlerströme auf dem
Massepotenzial zu verhindern. Zum Beispiel kann durch
Schalten am Digitaleingang das analoge Eingangssignal
gestört werden.

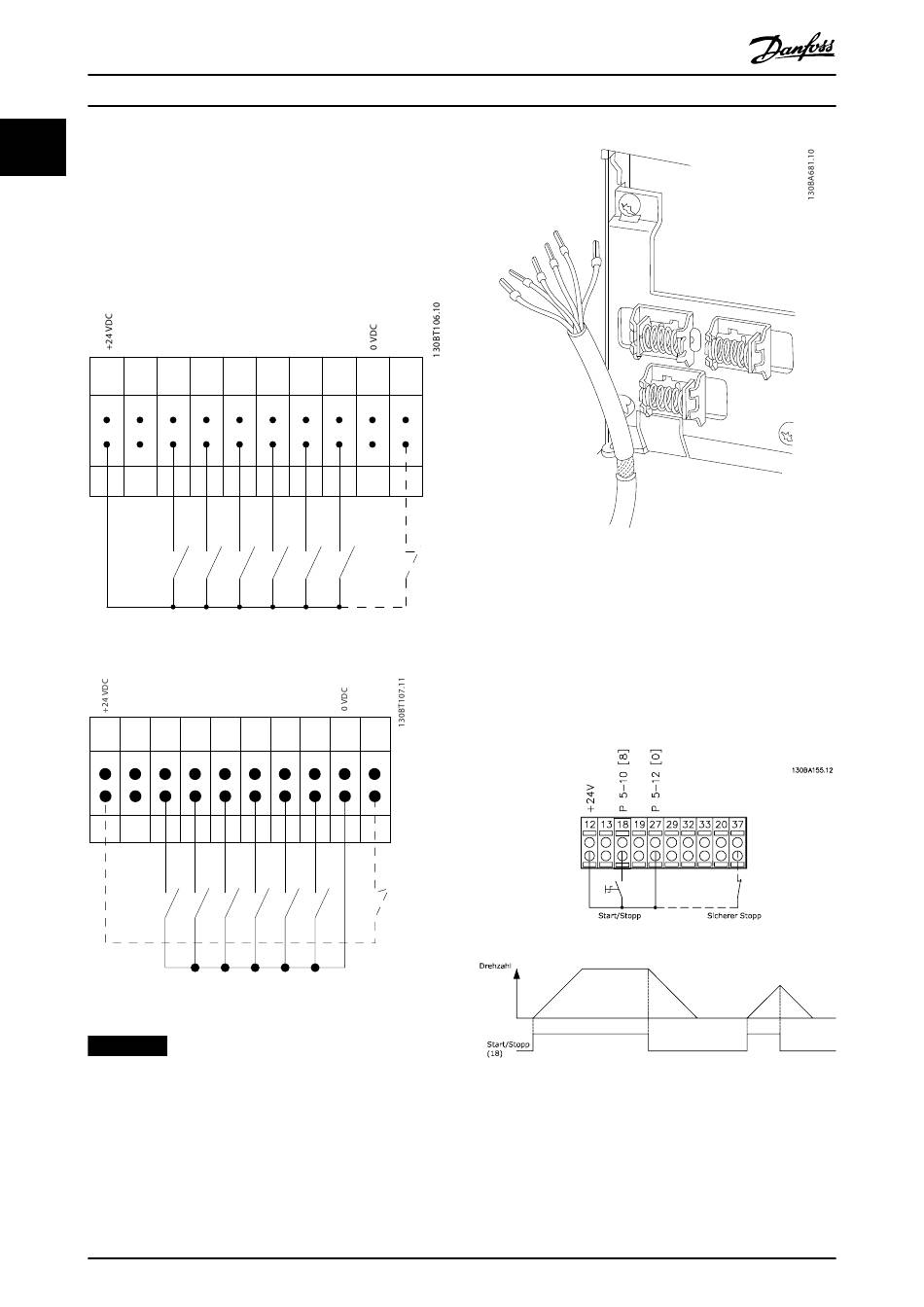

Eingangspolarität der Steuerklemmen
12 13 18
Abbildung 1.3 (PNP) = Quelle
12 13 18
Abbildung 1.4 (NPN) = Verbraucher
HINWEIS
Verwenden Sie abgeschirmte Steuerleitungen.
12
PNP (Source)
Digitaleingangsverkabelung
19 27 29 32 33
NPN (Sink)
Digitaleingangsverkabelung
19 27 29 32 33 20
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
®
VLT Refrigeration Drive FC 103
20 37
Abbildung 1.5 Erdung abgeschirmter Steuerleitungen
1.3.1 Start/Stopp
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [8]
Start.
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [0]
Ohne Funktion (Standardeinstellung [2] Motorfreilauf invers).
Klemme 37 = Safe Torque Off (falls verfügbar).
37
Abbildung 1.6 Start/Stopp
