Parameterbeschreibung
Der Frequenzumrichter umfasst Funktionen, über die ermittelt wird, ob die Lastbedingungen im System einen Stopp des
Motors zulassen:
•
Erfassung Leistung tief.
•
Erfassung Drehzahl tief.
3 3
Eines dieser 2 Signale muss über eine festgelegte Dauer (Parameter 22-24 No-Flow Verzögerung) aktiv sein, bevor die
ausgewählte Aktion ausgeführt wird. Mögliche auswählbare Aktionen (Parameter 22-23 No-Flow Funktion):
•
Normal Betrieb
•
Warnung
•
Alarm
•
Energiesparmodus
No-Flow-Erkennung
Diese Funktion erfasst eine Situation in Kompressoranlagen, in der kein Durchfluss vorliegt und alle Ventile geschlossen
werden können. Die Verwendung ist sowohl bei Regelung über den integrierten PI-Regler im Frequenzumrichter als auch
über einen externen PI-Regler möglich. Programmieren Sie die tatsächliche Konfiguration in Parameter 1-00 Regelverfahren.
Regelverfahren für
•
Integrierten PI-Regler: Regelung mit Rückführung.
•
Externen PI-Regler: Regelung ohne Rückführung.
HINWEIS
Vor der Einstellung der PI-Reglerparameter müssen Sie die No-Flow-Anpassung ausführen.

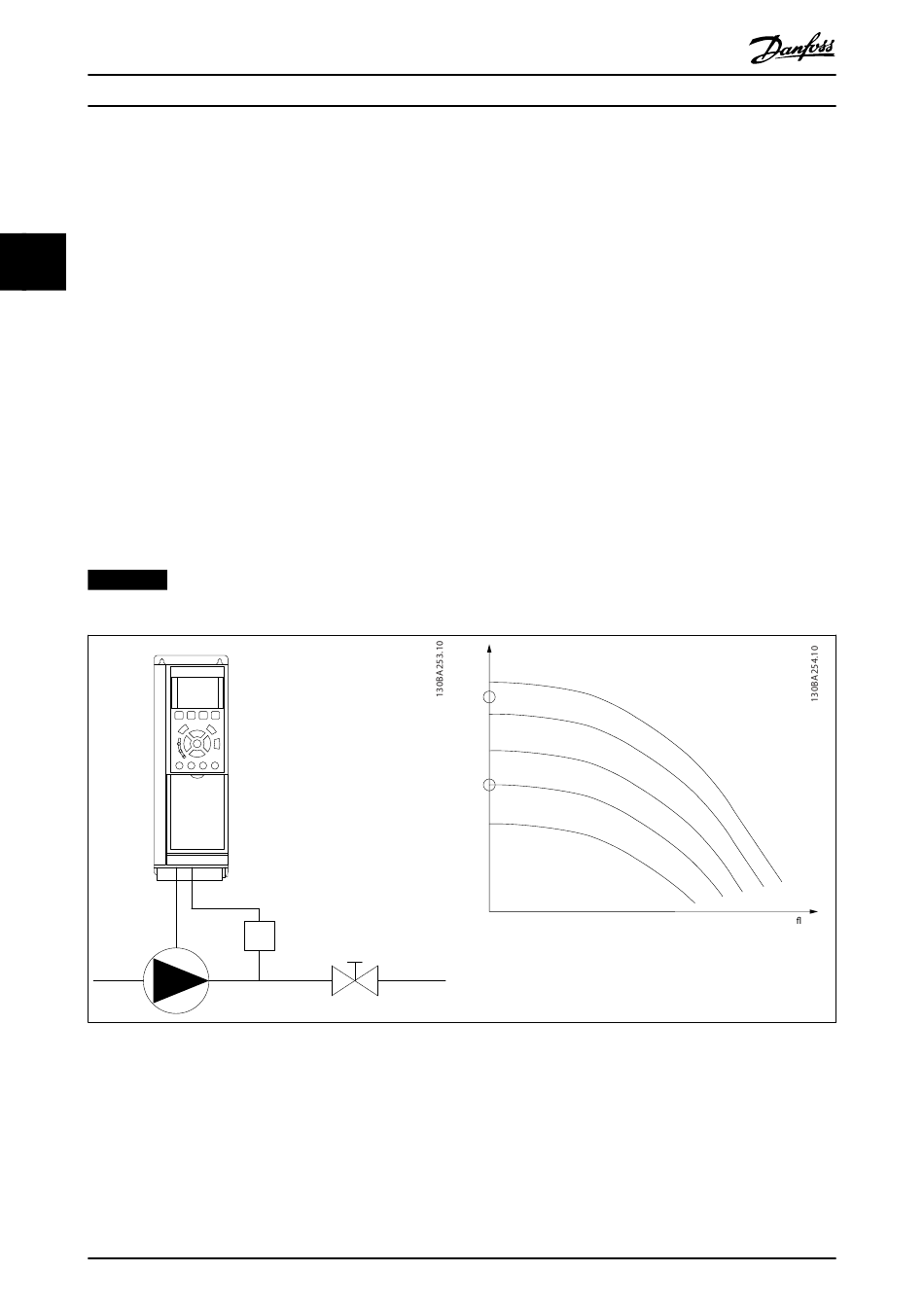

Tabelle 3.19 No-Flow-Erkennung
Die No-Flow-Erkennung basiert auf der Messung von Drehzahl und Leistung. Der Frequenzumrichter berechnet für eine
bestimmte Drehzahl die Leistung bei fehlendem Durchfluss.
Dieser Zusammenhang basiert auf der Einstellung von 2 Drehzahlen mit zugehöriger Leistung bei fehlendem Durchfluss.
Durch Überwachung der Leistung können Sie Bedingungen, in denen kein Durchfluss vorliegt, in Systemen mit
schwankendem Saugdruck oder bei einer flachen Kompressorkurve im niedrigen Drehzahlbereich erkennen.
