Elektrische Installation

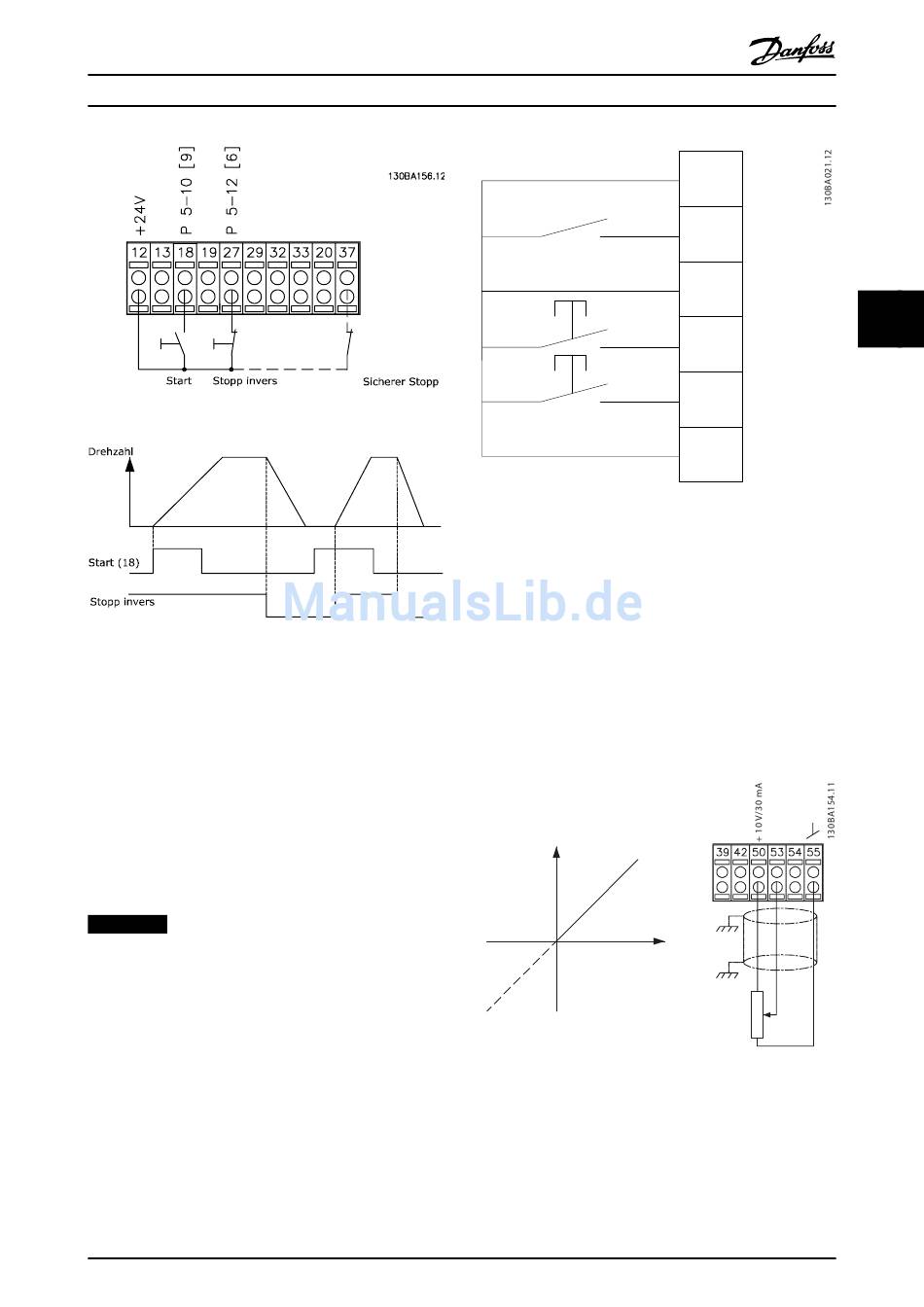

Abbildung 4.28 Verdrahtung Puls-Start/Stopp

4.2.3 Drehzahlkorrektur auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = 5-10 Klemme 18 Digitaleingang [9]
Puls-Start (Werkseinstellung)
Klemme 27 = 5-12 Klemme 27 Digitaleingang [19]
Sollw. speich.
Klemme 29 = 5-13 Klemme 29 Digitaleingang [21]
Drehzahl auf
Klemme 32 = 5-14 Klemme 32 Digitaleingang [22]
Drehzahl ab
HINWEIS
Klemme 29 nur in FC x02 (x = Baureihe).
MG11F503
Produkthandbuch
Abbildung 4.29 Drehzahlkorrektur auf/ab

4.2.4 Potenziometer-Sollwert

Spannungssollwert über ein Potentiometer
Abbildung 4.30 Potenziometer-Sollwert
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
12
18
27
29
32
37
Sollwertquelle 1 = [1] Analogeingang 53
(Werkseinstellung)
Klemme 53, Skal. Min. Spannung = 0 V
Klemme 53, Skal. Max. Spannung = 10 V
Klemme 53, Min. Soll-/Istwert = 0 UPM
Klemme 53, Max. Soll-/Istwert = 1500 UPM
Schalter S201 = AUS (U)
Drehzahl UPM
P 6-15
Bezugsspannung
P 6-11 10 V
+24V
Par. 5-10
Par. 5-12
4
Par. 5-13
Par. 5-14
1 kΩ
59
