Programmieren
[Alarm Log]
[Alarm Log] zeigt eine Liste mit den 10 letzten Alarmen an
(nummeriert von A1-A10). Um zusätzliche Informationen zu
einem Alarmzustand zu erhalten, markieren Sie mit Hilfe
der Navigationstasten die betreffende Alarmnummer, und
drücken Sie [OK]. Es werden Informationen zum Zustand
des Frequenzumrichters angezeigt, bevor dieser in den
Alarmzustand wechselt.
Die Taste [Alarm Log] am LCP dient zum Zugriff auf den
Fehlerspeicher und den Wartungsspeicher.
[Back]
[Back] bringt Sie zum früheren Schritt oder zur nächst-
höheren Ebene in der Navigationsstruktur.
Abbildung 2.8 Taste [Back]
[Cancel]
[Cancel] hebt die letzte Änderung/den letzten Befehl auf,
sofern die Anzeige nicht geändert wurde.
Abbildung 2.9 Taste [Cancel]
[Info]
[Info] zeigt Informationen zu einem Befehl, Parameter oder
einer Funktion im Anzeigefenster an. [Info] stellt bei Bedarf
detaillierte Informationen zur Verfügung.
Sie können den Info-Modus verlassen, indem Sie entweder
[Info], [Back] oder [Cancel] drücken.
Abbildung 2.10 Taste [Info]

Navigationstasten

Die 4 Navigationstasten dienen zur Navigation zwischen
den verschiedenen Optionen im Quick-Menü, Hauptmenü
und Alarm Log. Bewegen Sie den Cursor mit den Tasten.
[OK]
Drücken Sie [OK], um einen Parameter auszuwählen, der
mit dem Cursor markiert wurde. Auch die Änderung eines
Parameters ist möglich.
MG16H203
Programmierhandbuch
On
Warn
Alarm

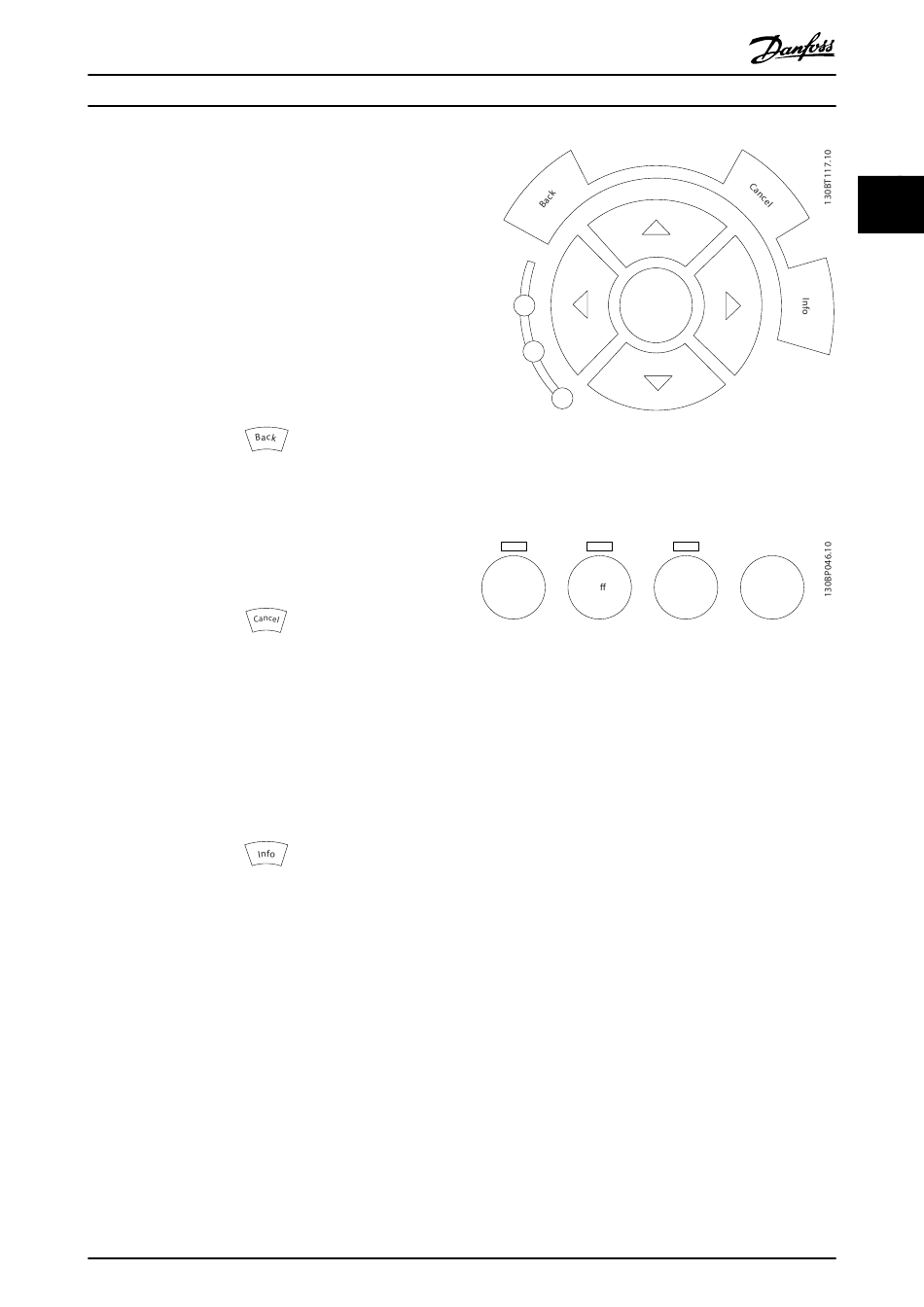

Abbildung 2.11 Navigationstasten
Bedientasten
Bedientasten zur lokalen Bedienung befinden sich unten
an der Bedieneinheit.
Hand
on
Abbildung 2.12 Bedientasten
[Hand On]
[Hand on] ermöglicht die Steuerung des Frequenzum-
richters über das LCP 102. [Hand on] startet ebenfalls den
Motor und ermöglicht die Eingabe der Motordrehzahl mit
Hilfe der Navigationstasten. Sie können die Taste über
Parameter 0-40 [Hand On]-LCP Taste [1] Aktivieren oder [0]
Deaktivieren.
Die folgenden Steuersignale sind nach wie vor wirksam,
auch wenn [Hand On] aktiviert ist.
•
•
•
•
•
•
•
•
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
OK
Auto
O
on
[Hand On] - [Off ] - [Auto On].
Quittieren.
Motorfreilaufstopp invers.
Reversierung.
Parametersatzauswahl lsb – Parametersatzauswahl
msb.
Stoppbefehl über serielle Schnittstelle.
Schnellstopp.
DC-Bremse.
2 2
Reset
