Potenziometer Sollwert; Drehzahl Auf/Drehzahl Ab - Danfoss VLT AutomationDrive FC 302 Produkthandbuch

Installieren

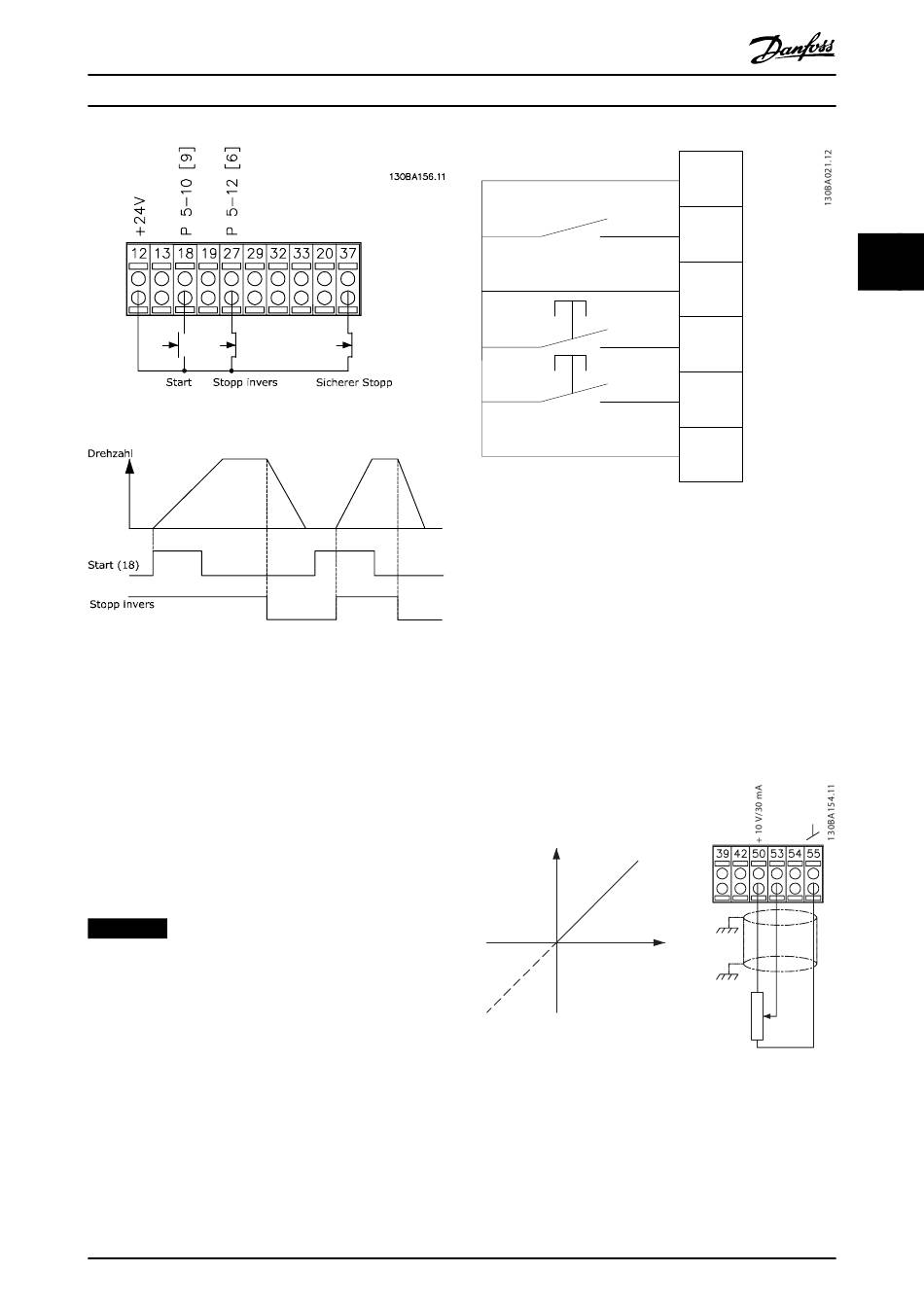

Abbildung 3.57 Verdrahtung Puls-Start/Stopp

3.5.3 Drehzahl auf/Drehzahl ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = Parameter 5-10 Klemme 18 Digital-
eingang [9] Start (Werkseinstellung).
Klemme 27 = Parameter 5-12 Klemme 27 Digital-
eingang [19] Sollw. speich.
Klemme 29 = Parameter 5-13 Klemme 29 Digital-
eingang [21] Drehzahl auf.
Klemme 32 = Parameter 5-14 Klemme 32 Digital-
eingang [22] Drehzahl ab.
HINWEIS
Klemme 29 nur bei FC x02 (x=Baureihentyp)
MG34Q403
Produkthandbuch
Abbildung 3.58 Drehzahl auf/Drehzahl ab

3.5.4 Potenziometer Sollwert

Spannungssollwert über ein Potentiometer
Abbildung 3.59 Potenziometer Sollwert
