Parameterbeschreibung

3.18.8 22-8* Durchflussausgleich

Manchmal ist es nicht möglich, einen Druckaufnehmer an einem weiter entfernten Punkt in der Anlage anzubringen, sodass
dieser nur nahe am Lüfter-/Pumpenauslass angebracht werden kann. Der Durchflussausgleich arbeitet, indem er den
Sollwert gemäß der Ausgangsfrequenz ändert, die fast proportional zum Durchfluss ist, und damit höhere Verluste bei
höheren Durchflussmengen ausgleicht.
H (Solldruck) ist der Sollwert für Betrieb mit Rückführung (PI) des Frequenzumrichters und wird wie bei Betrieb mit
AUSLEGUNG
Rückführung ohne Durchflussausgleich eingestellt.
Es wird empfohlen, Schlupfausgleich und UPM als Einheit zu verwenden.

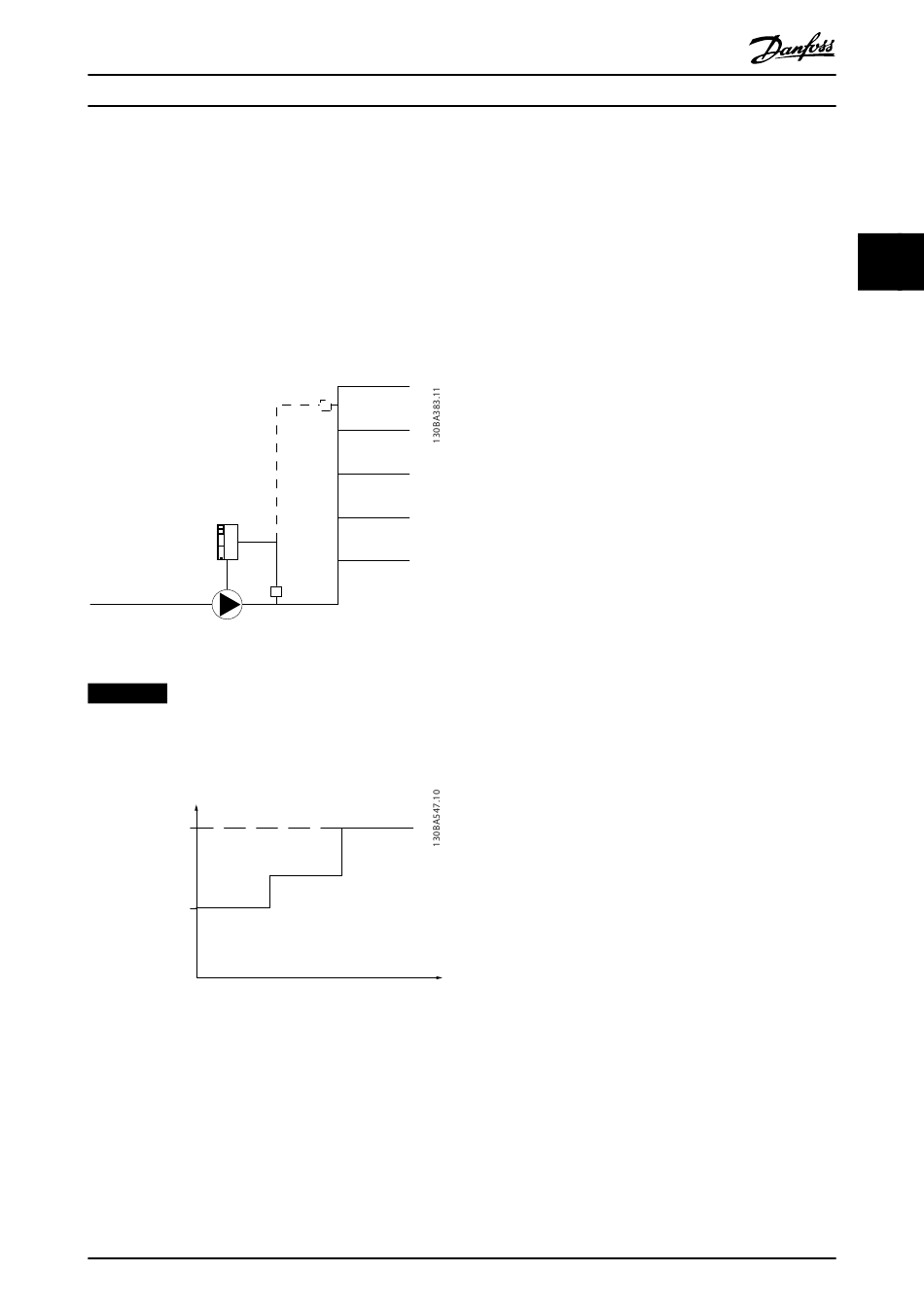

Abbildung 3.54 Durchflussausgleich
HINWEIS
Wenn der Durchflussausgleich mit einem Kaskadenregler (Parametergruppe 25-** Kaskadenregler) verwendet wird, hängt
der tatsächliche Sollwert nicht von der Drehzahl (Durchfluss), sondern von der Anzahl der zugeschalteten Pumpen ab.
Siehe Abbildung 3.55:
..
H
(Druckhohe)
H
SOLL
Sollwert
H
MIN
P22-87
1
Abbildung 3.55 Anzahl der Pumpen
Sie können 2 Methoden einsetzen. Die Wahl der geeigneten Methode hängt davon ab, ob die Drehzahl am Systemausle-
gungspunkt bekannt ist.
MG16H203
Programmierhandbuch
2 3
Anzahl Pumpen
