Parameterbeschreibung

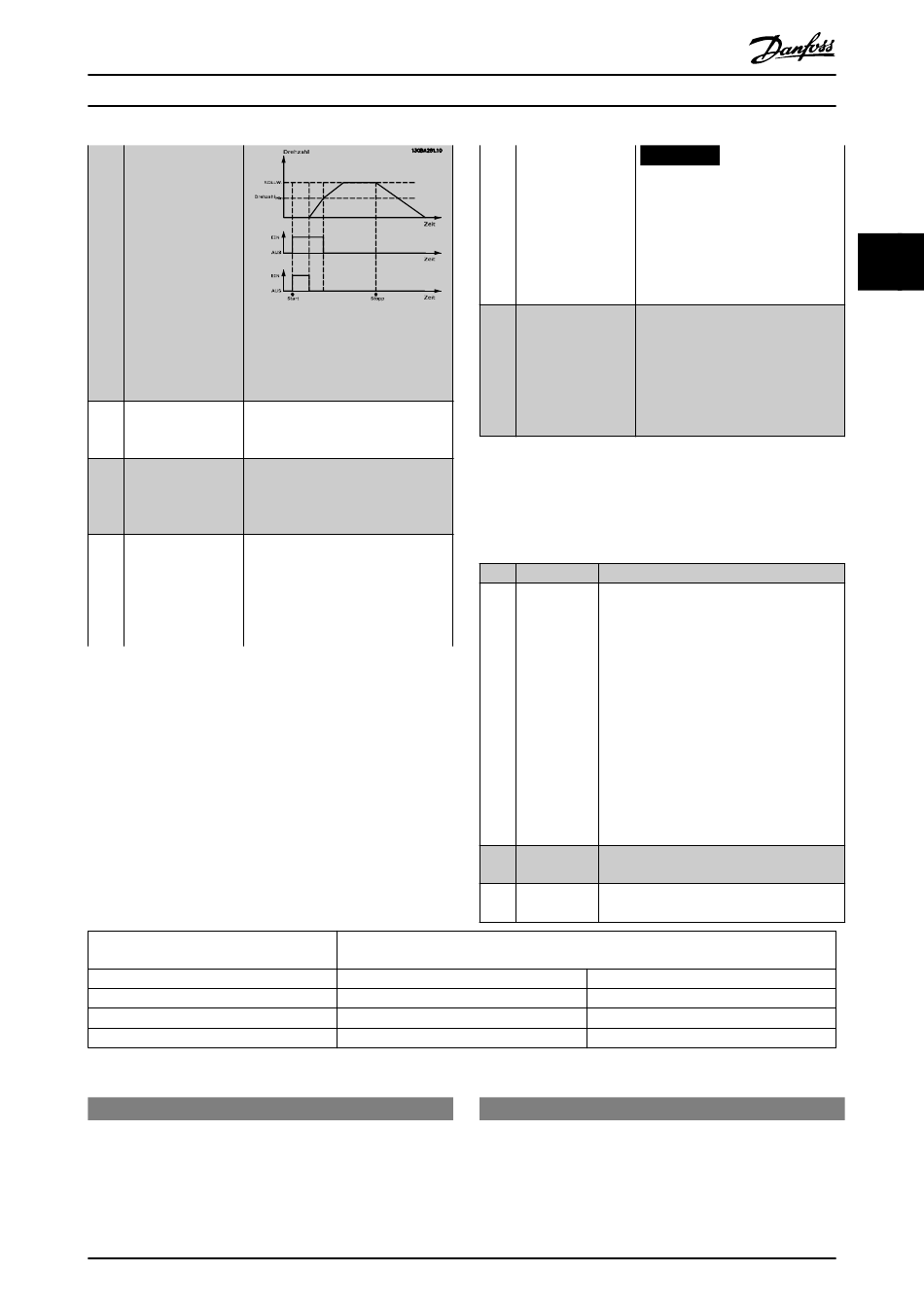

Abbildung 3.25 Die Bypassventil-
steuerung arbeitet nach dem
Prinzip:
[196] Notfallbetrieb Der Frequenzumrichter wird im
Notfallbetrieb betrieben. Siehe
Parametergruppe 24-0* Notfallbetrieb.
[197] Notfallbetrieb war Der Frequenzumrichter wurde im
akt. Notfallbetrieb betrieben, ist jetzt
jedoch in den Normalbetrieb zurück-
gekehrt.
[198] FU-Bypass Als Signal zur Aktivierung einer
externen elektromechanischen
Überbrückung zur direkten
Schaltung des Motors ans Netz.
Siehe auch Parametergruppe 24-1*
FU-Bypass.
Die Einstellung in Parametergruppe 5-3*
Digitalausgänge
[201] Kompressor 1 läuft
[202] Kompressor 2 läuft
[203] Kompressor 3 läuft
Tabelle 3.12 Einstellungen
5-30 Klemme 27 Digitalausgang
Dieser Parameter wird unter der Parametergruppe 5-3* Digita-
lausgänge beschrieben.
MG16H203
Programmierhandbuch
[199] Einspritzsteuerung
Die nachstehenden Optionen beziehen sich auf den
Kaskadenregler.
Zu Schaltplänen und Einstellungen siehe Parametergruppe
25-** Kaskadenregler.
[200] Vollkapazität
[201] Kompressor 1
läuft
[202] Kompressor 2
läuft
[203] Kompressor 3
läuft
Einstellung in Parameter 25-06 Anzahl Kompressoren
[0] Nein
Gesteuert über Relais 1
Gesteuert über Relais 2
Gesteuert über Relais 3
5-31 Klemme 29 Digitalausgang
Dieser Parameter wird unter der Parametergruppe 5-3* Digita-
lausgänge beschrieben.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
HINWEIS
Bei Aktivierung der Funktion
FU-Bypass ist der Frequenzum-
richter nicht mehr
sicherheitszertifiziert (zur
Verwendung des Safe Torque
Off in Versionen, die über
diesen verfügen).
Zeigt an, dass der Digitalausgang zur
Übertragung des Einspritzaktivie-
rungssignals verwendet wird. Eine
niedrige Spannung am ausgewählten
Digitalausgang zeigt Einspritzung aus
an, eine hohe Spannung zeigt
Einspritzung ein an.
Alle Pumpen laufen mit voller Drehzahl
Ein oder mehrere Kompressoren, die vom
Kaskadenregler gesteuert werden, laufen.
Die Funktion hängt auch von der
Einstellung in Parameter 25-06 Anzahl
Kompressoren ab. Bei Option [0] Nein
bezieht sich Kompressor 1 auf den
Kompressor, der über Relais 1 gesteuert
wird, usw. Bei Einstellung [1] Ja bezieht sich
Kompressor 1 auf den Kompressor, der nur
vom Frequenzumrichter gesteuert wird
(ohne eines der integrierten Relais).
Kompressor 2 ist dann der Kompressor, der
von Relais 1 gesteuert wird. Siehe
Tabelle 3.12.
Siehe [201] Kompressor 1 läuft.
Siehe [201] Kompressor 1 läuft.
7[1] Ja
Gesteuert über Frequenzumrichter
Gesteuert über Relais 1
Gesteuert über Relais 2
3 3
