Parameterbeschreibung
3.11.4 13-2* Timer
Verwenden Sie das Ergebnis (WAHR oder FALSCH) der
Timer direkt, um ein Ereignis zu definieren (siehe
Parameter 13-51 SL-Controller Ereignis), oder als boolesche
3 3
Verknüpfung in einer Logikregel (siehe
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 oder
Parameter 13-44 Logikregel Boolsch 3). Ein Timer ist nur
falsch, wenn er durch eine Aktion gestartet wurde (z. B.
[29] Start Timer 1), bis der in diesen Parameter
eingegebene Timer-Wert abgelaufen ist. Daraufhin wird der
Timer wieder als wahr ausgewertet.
Alle Parameter in dieser Parametergruppe sind Arraypa-
rameter mit einem Index von 0–2 Wählen Sie Index 0, um
Timer 0 zu programmieren, Index 1, um Timer 1 zu
programmieren usw.
13-20 SL-Timer
Array [8]
Range:
Size related
*

3.11.5 13-4* Logikregeln

Parameter zur freien Definition von binären Verknüpfungen
(boolesch). Es ist möglich, 3 boolesche Zustände in einer
Logikregel über UND, ODER und NICHT miteinander zu
verknüpfen. Das Ergebnis (WAHR/FALSCH) können Sie z. B.
von einem Digitalausgang verwenden. Wählen Sie
boolesche Eingänge für die Berechnung unter
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 und
Parameter 13-44 Logikregel Boolsch 3 aus. Definieren Sie die
logischen Verknüpfungen für die ausgewählten Eingänge
unter Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-43 Logikregel Verknüpfung 2.
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2

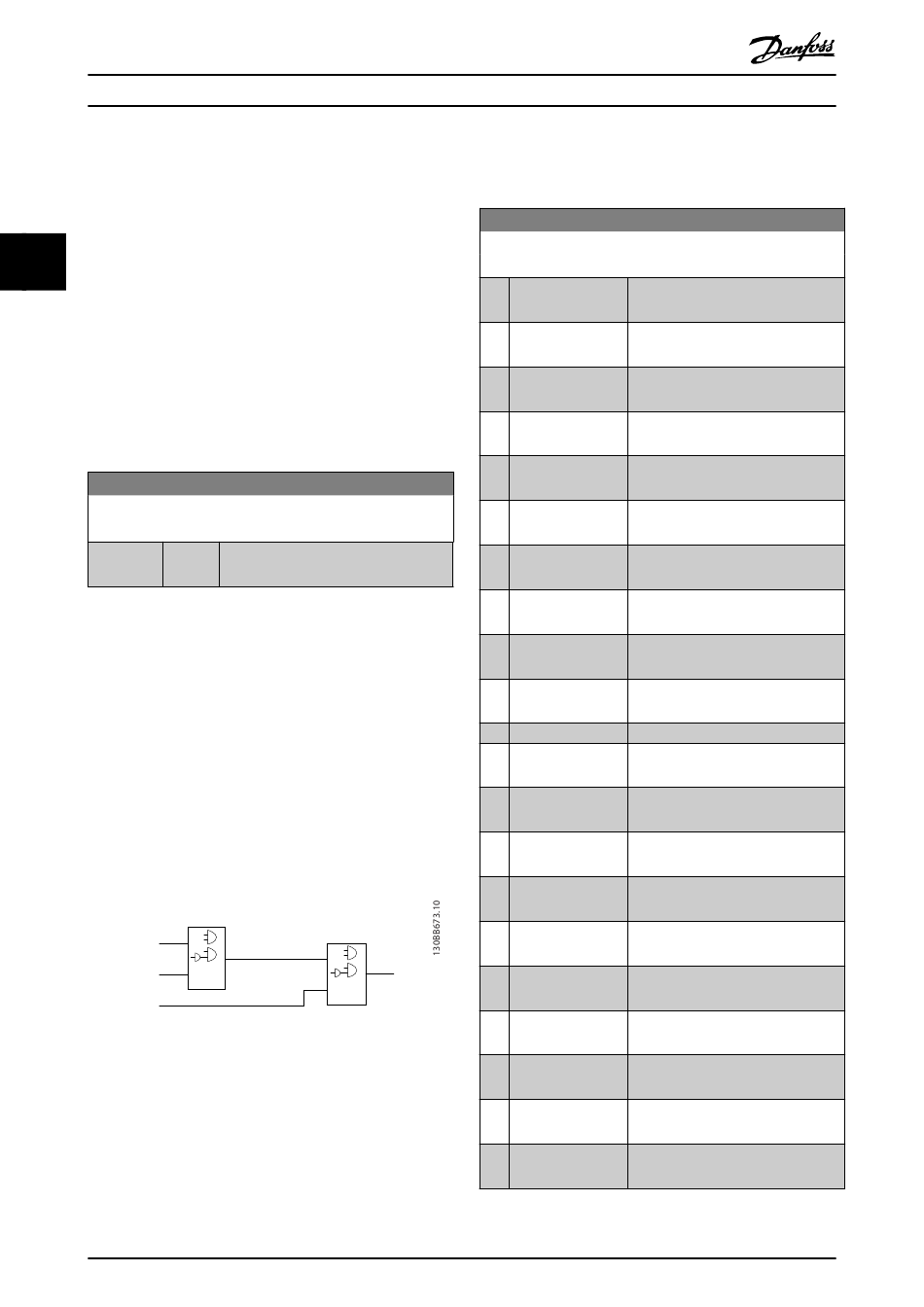

Abbildung 3.36 Logikregeln
Priorität der Berechnung
Die Ergebnisse von Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-42 Logikregel Boolsch 2 werden zuerst
berechnet. Das Ergebnis (wahr/falsch) der Berechnung wird
mit den Einstellungen unter Parameter 13-43 Logikregel
112
Funktion:
[ 0 - 0 ] Der Wert definiert die Dauer der Falsch-
Ausgabe vom programmierten Timer.
Par. 13-41 Par. 13-43
Logic Rule Operator 1 Logic Rule Operator 2
. . .
. . .
. . .
. . .
Par. 13-44
Logic Rule Boolean 3
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
®
VLT Refrigeration Drive FC 103
Verknüpfung 2 und Parameter 13-44 Logikregel Boolsch 3
kombiniert und ergibt so das Endergebnis (wahr/falsch) der
Logikregel.
13-40 Logikregel Boolsch 1
Array [6]
Option:
[0] FALSCH
[1] WAHR
[2] Motor ein
[3] Im Bereich
[4] Ist=Sollwert
[5] Moment.grenze
[6] Stromgrenze
[7] Außerh.Stromber.
[8] Unter Min.-Strom
[9] Über Max.-Strom
[10] Außerh.Drehzahlber.
[11] Unter Min.-Drehzahl Zur weiteren Beschreibung siehe
[12] Über Max.-Drehzahl
[13] Außerh.Istwertber.
[14] Unter Min.-Istwert
[15] Über Max.-Istwert
[16] Warnung Übertemp. Zur weiteren Beschreibung siehe
[17] Netzsp.auss.Bereich
[18] Reversierung
[19] Warnung
[20] Alarm (Abschaltung) Zur weiteren Beschreibung siehe
Funktion:
Gibt den Festwert FALSCH in die
Logikregel ein.
Gibt den Festwert WAHR in die
Logikregel ein.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digitalausgänge.
Parametergruppe 5-3* Digitalausgänge.
