Parameterbeschreibung
3.3.6 1-3* Erw. Motordaten
Parameter für erweiterte Motordaten. Die Motordaten
unter Parameter 1-30 Statorwiderstand (Rs) bis
Parameter 1-39 Motorpolzahl müssen dem betreffenden
3 3
Motor entsprechen, damit der Motor optimal betrieben
werden kann. Die Werkseinstellungen basieren auf
typischen Daten normaler Standardmotoren. Falsche
Eingaben können zu Fehlfunktionen oder ungewollten
Reaktionen des Frequenzumrichters führen. Falls die
Motordaten nicht bekannt sind, wird die Durchführung
einer AMA (Automatische Motoranpassung) empfohlen.
Weitere Informationen finden Sie im Abschnitt Automa-
tische Motoranpassung im Projektierungshandbuch. Im Zuge
der AMA werden bis auf das Trägheitsmoment des Rotors
und den Eisenverlustwiderstand (Parameter 1-36 Eisenver-
lustwiderstand (Rfe)) alle Motordaten angepasst.
P 1-30
I
R
1
S
U
1

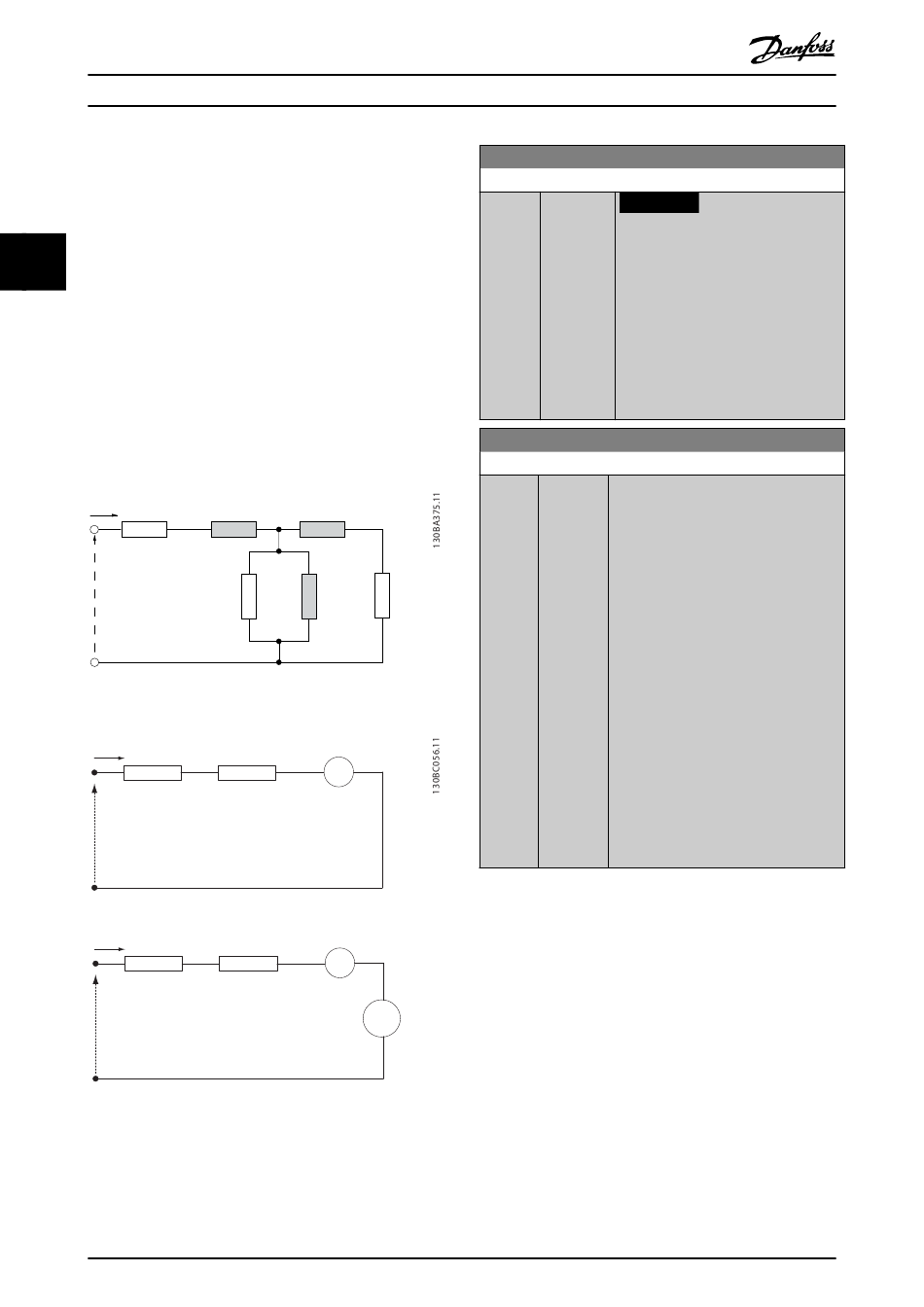

Abbildung 3.4 Ersatzschaltbild eines Asynchronmotors
Par. 1-30
I
q
R
s
U
d
d-axis equivalent circuit
Par. 1-30
I
q
R
s
U
q
q-axis equivalent circuit
Abbildung 3.5 Ersatzschaltbild eines PM-Vollpolmotors
46
®
VLT
X X
1 2
R X
1s h
P1-35
ω L I
Par. 1-37
s q q
L
d
+ -
Par. 1-37 ω L I
s d d
L =L
q d
+ -
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
Refrigeration Drive FC 103
1-30 Statorwiderstand (Rs)
Range:
Size [ 0.0140 -
related 140.0000
*
Ohm]
1-31 Rotorwiderstand (Rr)
Range:
Size [ 0.0100 -
related 100.0000
*
Ohm]
R
1
+
Par. 1-40
ω λ
s PM
-
Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Bei PM-Motoren siehe die Beschreibung
unter Parameter 1-37 Indukt. D-Achse (Ld).
Stellen Sie den Wert des Statorwi-
derstands ein. Geben Sie den Wert von
einem Motordatenblatt ein oder führen
Sie eine AMA an einem kalten Motor
aus.
Funktion:
Durch eine Feinabstimmung von R
verbessern Sie die Leistung der
Motorwelle. Stellen Sie den Wert für den
Rotorwiderstand mit Hilfe einer der
folgenden Methoden ein:
•
Führen Sie eine AMA an einem
kalten Motor durch. Der
Frequenzumrichter misst den
Wert am Motor. Alle Kompensa-
tionen werden auf 100 %
zurückgesetzt.
•
Geben Sie den Wert für R
manuell ein. Den Wert erhalten
Sie vom Motorhersteller.
•
Verwenden Sie die Werksein-
stellung für R . Der
r
Frequenzumrichter ermittelt
anhand der Motor-
Typenschilddaten automatisch
einen Standardwert.
