Parameterbeschreibung

3.5 Parameter: 3-** Sollwert/Rampen

3.5.1 3-0* Sollwertgrenzen
3-02 Minimaler Sollwert
3 3
Range:
Size [ -999999.999 -
related par. 3-03
*
ReferenceFeedba-
ckUnit]
3-03 Maximaler Sollwert
Range:
Size [ par. 3-02 -
related 999999.999
*
ReferenceFeedba-
ckUnit]
3-04 Sollwertfunktion
Option:
[0] Addierend
*
[1] Externe
Anwahl
62
®
VLT Refrigeration Drive FC 103
Funktion:
Zur Eingabe des minimalen
Sollwerts. Der minimale Sollwert
bestimmt den Mindestwert aus der
Summe aller Sollwerte. Der
minimale Sollwert und die Einheit
entsprechen der Konfigurations-
auswahl in
Parameter 1-00 Regelverfahren und
Parameter 20-12 Soll-/Istwerteinheit.
HINWEIS
Dieser Parameter wird nur bei
einer Regelung ohne
Rückführung verwendet.
Funktion:
Geben Sie den maximalen Sollwert
ein. Der maximale Sollwert
bestimmt den Höchstwert aus der
Summe aller Sollwerte.
Die Einheit für den maximalem
Sollwert entspricht der Konfigurati-
onsauswahl in
Parameter 1-00 Regelverfahren: Für
[1] Mit Drehgeber, UPM; für [2]
Drehmoment, Nm.
Wenn [9] Positionierung in
Parameter 1-00 Regelverfahren
ausgewählt wird, definiert dieser
Parameter die Standarddrezahl für
die Positionierung.
Funktion:
Zur Addition von externen und Festsollwert-
quellen.
Zur Auswahl der externen oder der Fest-
Sollwertquelle.
Dient zum Wechsel zwischen externem
Sollwert und Festsollwert per Befehl oder
Digitaleingang.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
3.5.2 3-1* Sollwerteinstellung
Wählen Sie einen oder mehrere Festsollwerte aus. Wählen
Sie Festsollwertbit 0/1/2 [16], [17] oder [18] für die
entsprechenden Digitaleingänge in Parametergruppe 5-1*
Digitaleingänge aus.
3-10 Festsollwert
Array [8]
Range: Funktion:
0 % [-100 - Zur Eingabe von bis zu 8 unterschiedlichen
100 %] Festsollwerten (0-7) in diesen Parameter mittels
*
Array-Programmierung. Der Festsollwert wird als
Prozentwert des Werts Ref
(Parameter 3-03 Maximaler Sollwert) angegeben.
Wählen Sie bei der Verwendung von Festsoll-
werten Festsollwert Bit 0/1/2 [16], [17] oder [18]
für die entsprechenden Digitaleingänge in
Parametergruppe 5-1* Digitaleingänge aus.

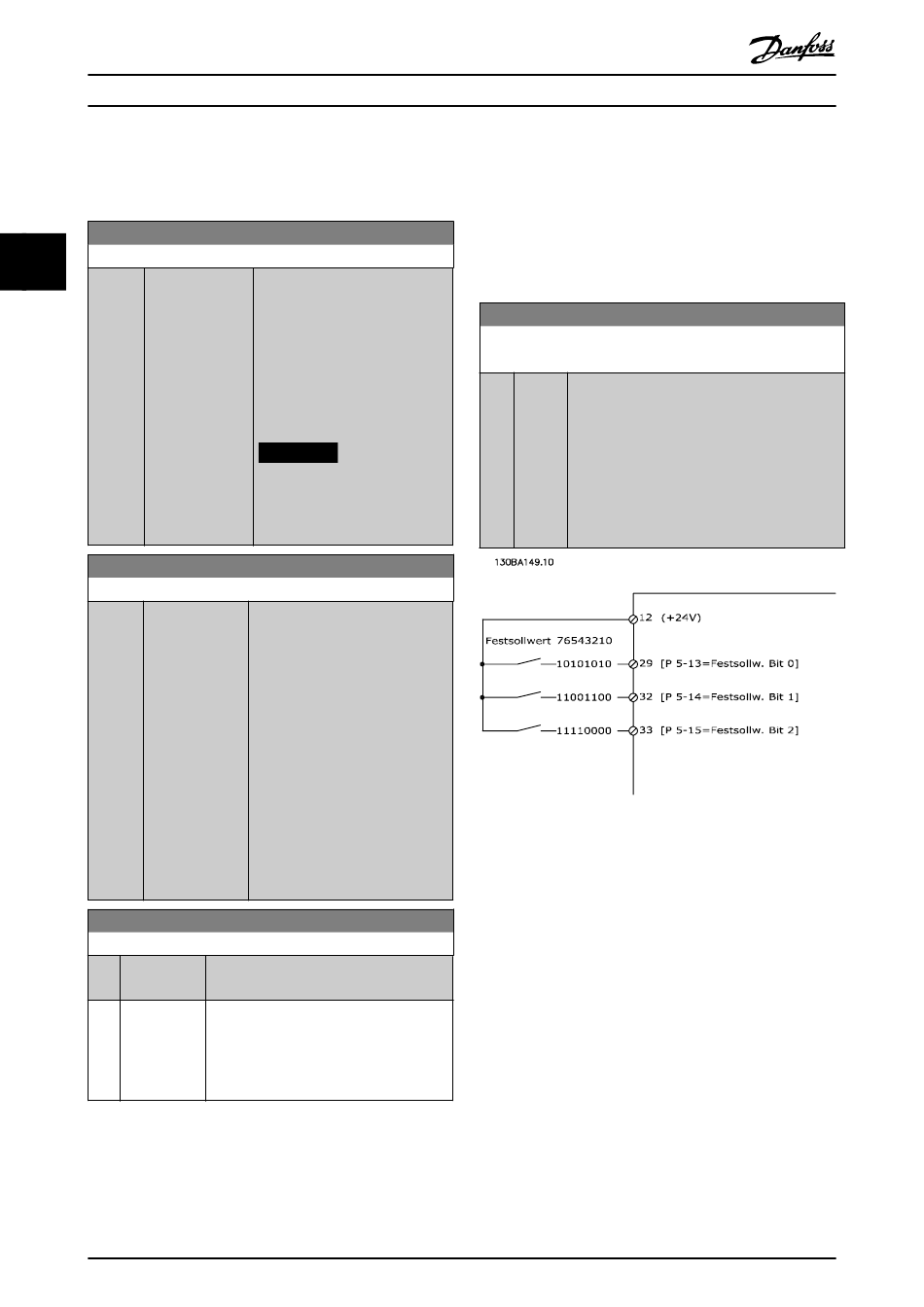

Abbildung 3.16 Festsollwertschema
