3.7.6 5-6* Pulsausgänge
Parameter zum Konfigurieren der Skalierungs- und
Ausgangsfunktionen der Pulsausgänge. Die Pulsausgänge
sind der Klemme 27 oder 29 zugewiesen. Stellen Sie hierzu
Klemme 27 in Parameter 5-01 Klemme 27 Funktion oder
Klemme 29 in Parameter 5-02 Klemme 29 Funktion auf
Ausgang ein.

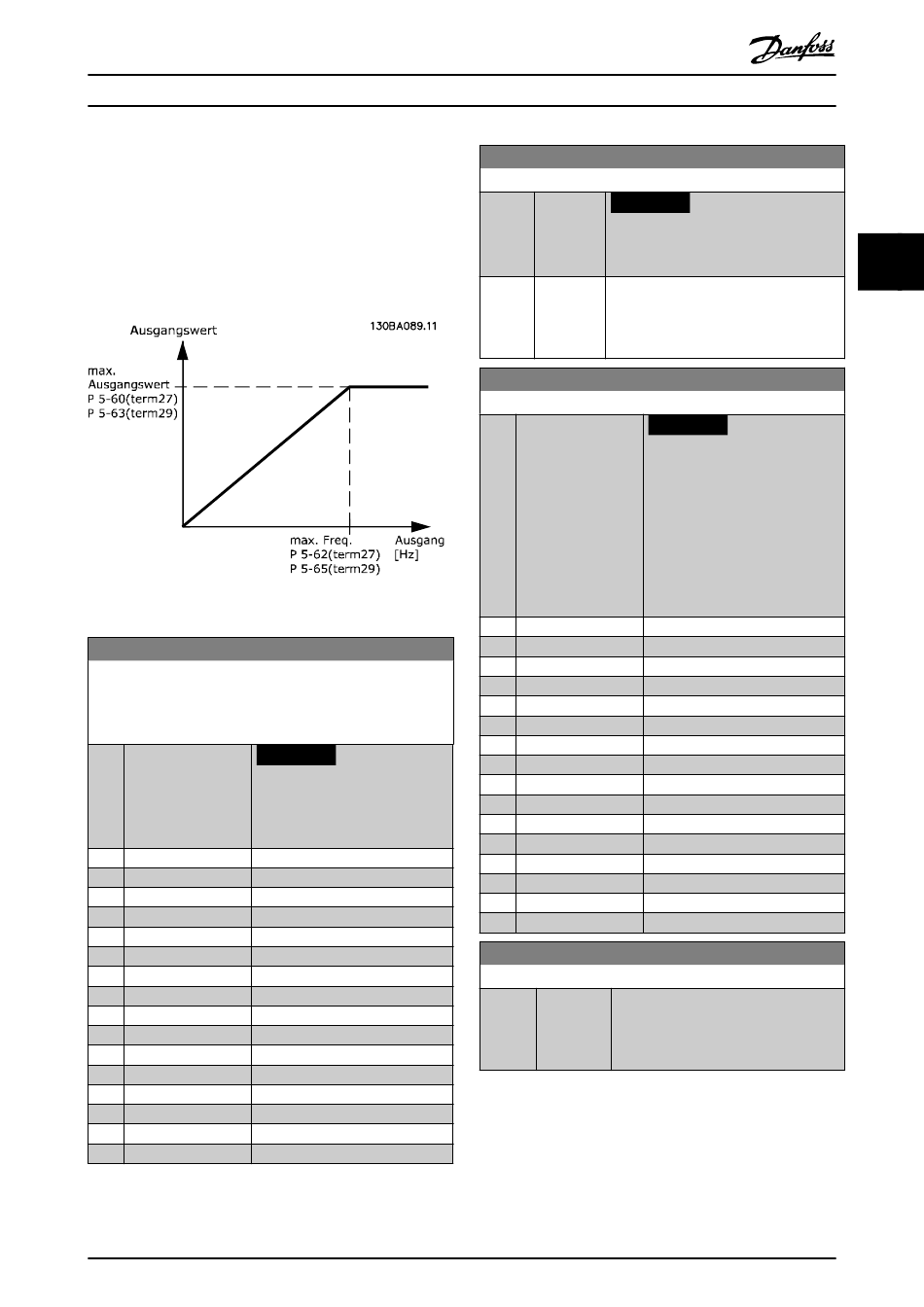

Abbildung 3.29 Pulsausgänge
5-60 Klemme 27 Pulsausgang
Auswahl der Klemme 27-Anzeigen zugewiesenen Betriebsvariable.
Dieser Parameter hat die gleichen Optionen wie Parametergruppe
5-6* Pulsausgang.
Option: Funktion:
HINWEIS
Diesen Parameter können Sie
bei laufendem Motor nicht
einstellen.
[0] Ohne Funktion
*
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausg.freq. 0-20 mA
[101] Sollwert 0-20 mA
[102] Istwert 0-20 mA
[103] Motorstr. 0-20 mA
[104] Drehm.%max.0-20 mA
[105] Drehm.%nom.0-20mA
[106] Leistung 0-20 mA
[107] Drehzahl 0-20 mA
[108] Drehm. 0-20 mA
[109] Ausg.freq. 0-Fmax
[113] Erw. PID-Prozess 1
[114] Erw. PID-Prozess 2
[115] Erw. PID-Prozess 3
MG16H203
Programmierhandbuch
5-62 Ausgang 27 Max. Frequenz
Range:
5000
Hz
*
5-63 Klemme 29 Pulsausgang
Option:
[0] Ohne Funktion
*
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausg.freq. 0-20 mA
[101] Sollwert 0-20 mA
[102] Istwert 0-20 mA
[103] Motorstr. 0-20 mA
[104] Drehm.%max.0-20 mA
[105] Drehm.%nom.0-20mA
[106] Leistung 0-20 mA
[107] Drehzahl 0-20 mA
[108] Drehm. 0-20 mA
[109] Ausg.freq. 0-Fmax
[113] Erw. PID-Prozess 1
[114] Erw. PID-Prozess 2
[115] Erw. PID-Prozess 3
5-65 Ausgang 29 Max. Frequenz
Range:
5000
Hz
*
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
[0 - 32000 Legen Sie die max. Frequenz für Klemme
Hz] 27 fest. Der angegebene Wert bezieht sich
auf die gewählte Ausgangsvariable in
Parameter 5-60 Klemme 27 Pulsausgang.
Funktion:
HINWEIS
Diesen Parameter können Sie
bei laufendem Motor nicht
einstellen.
Dieser Parameter definiert die
Funktion des Pulsausgangs 29.
Gleiche Optionen und Funktionen
wie in Parametergruppe 5-6*
Pulsausgang..
Funktion:
[0 - 32000 Legen Sie die max. Frequenz für Klemme
Hz] 29 fest. Der angegebene Wert bezieht
sich auf die gewählte Funktion in
Parameter 5-63 Klemme 29 Pulsausgang.
