Danfoss VLT Refrigeration Drive FC 103 Programmierhandbuch Seite 50

Parameterbeschreibung
HINWEIS
Motorhersteller geben die Werte für Statorwiderstand
(Parameter 1-30 Statorwiderstand (Rs)) und D-Achsen-
Induktivität (Parameter 1-37 Indukt. D-Achse (Ld))) in
technischen Daten zwischen Außenleiter und Sternpunkt
3 3
oder zwischen Außenleitern an. Es gibt keinen
allgemeinen Standard. Die verschiedenen Konfigura-
tionen für Statorwicklungswiderstand und Induktion
werden in Abbildung 3.6 gezeigt. Danfoss-Frequenzum-
richter benötigen immer den Außenleiter-Sternpunkt-
Wert. Die Gegen-EMK eines PM-Motors wird definiert als
„induzierte EMK, die an zwei beliebigen Phasen der
Statorwicklung eines frei laufenden Motors entsteht".
Danfoss-Frequenzumrichter benötigen immer den
Effektivwert, der bei 1000 UPM mechanische Drehzahl
zwischen Außenleitern gemessen wurde. Dies wird in
Abbildung 3.7 gezeigt.
Line to common (starpoint)

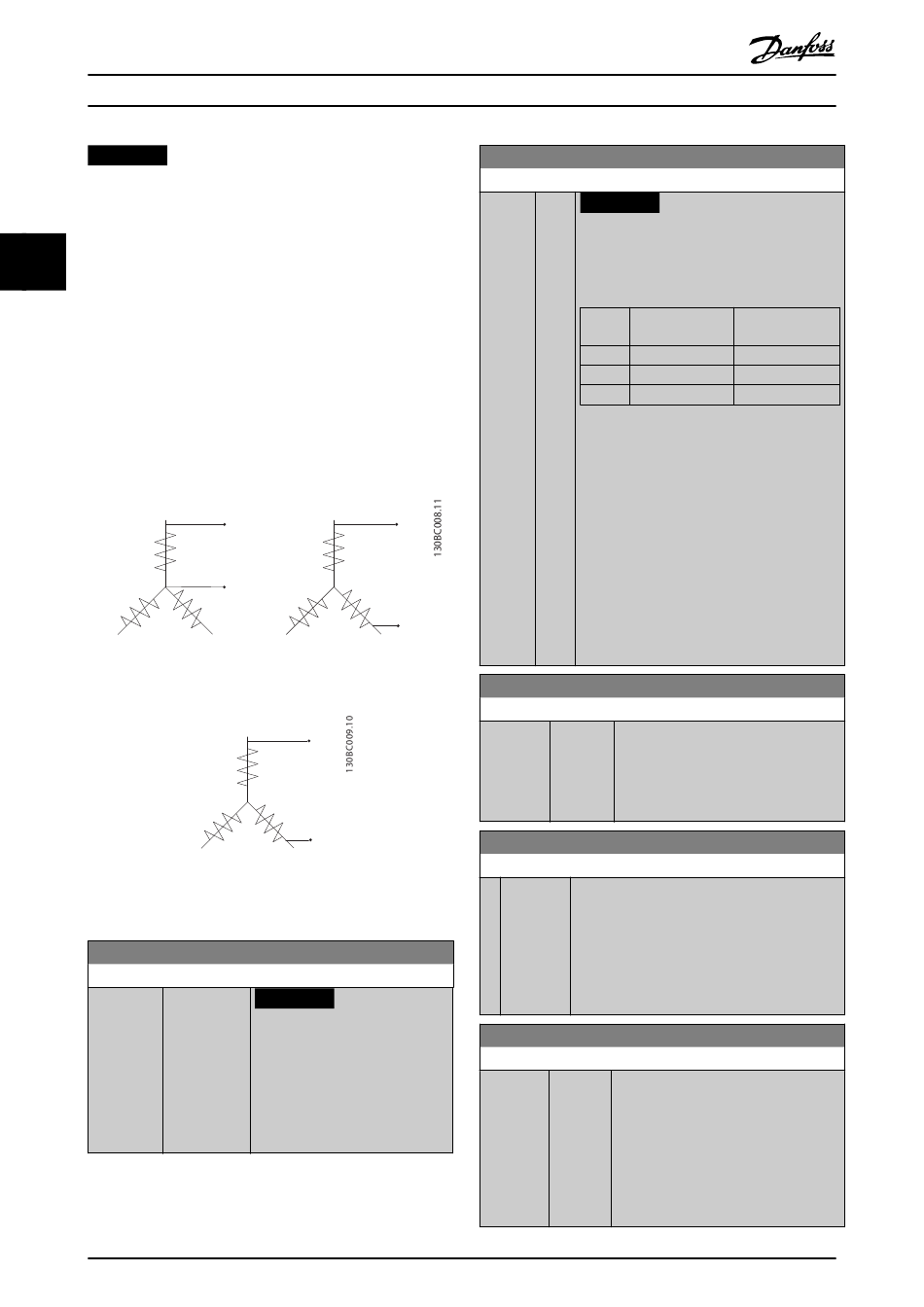

Abbildung 3.6 Statorwicklungssätze
Abbildung 3.7 Maschinenparameterdefinitionen der Gegen-
EMK bei Permanentmagnet-Motoren
1-38 Indukt. Q-Achse (Lq)
Range:
Size related
*
1000 mH]
48
Line to line values
Rs and Ld
Permanent magnet motors
Line to Line Back
Emf in RMS Value
at 1000 rpm
Speed (mech)
Funktion:
HINWEIS
[0.000 -
Diesen Parameter können Sie
bei laufendem Motor nicht
einstellen.
Legen Sie den Wert der Induktivität
der Q-Achse fest. Siehe Motorda-
tenblatt.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
®
VLT Refrigeration Drive FC 103
1-39 Motorpolzahl
Range:
Size
related
*
Rs and Ld
1-40 Gegen-EMK bei 1000 UPM
Range:
Size
related
*
1-41 Geber-Offset
Range:
0 [-32768 -
*
32767 ]
1-44 d-axis Inductance Sat. (LdSat)
Range:
Size
related
*
Funktion:
HINWEIS
[2 -
100 ]
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Geben Sie die Anzahl der Motorpole ein.
Motorp ~n bei 50 Hz
n
olzahl
2 2700–2880
4 1350–1450
6 700–960
Tabelle 3.5 Polanzahl und zugehörige
Frequenzen
Tabelle 3.5 zeigt die typischen Nenndrehzahlen
verschiedener Motortypen in Abhängigkeit von
der Polzahl. Sie müssen für andere Frequenzen
ausgelegte Motoren separat definieren. Der
Motorpolwert ist immer eine gerade Zahl, da sie
sich auf die Gesamtpolzahl bezieht, nicht auf
Polpaare. Der Frequenzumrichter erstellt den
Ausgangswert von Parameter 1-39 Motorpolzahl
basierend auf Parameter 1-23 Motornennfrequenz
und Parameter 1-25 Motornenndrehzahl
Funktion:
[ 10 - Einstellung der nominalen Gegen-EMK
9000 V] für eine Motordrehzahl von 1000 UPM.
Dieser Parameter ist nicht aktiv, wenn
Sie Parameter 1-10 Motorart auf [1] PM
(Oberfl. mon.) einstellen.
Funktion:
Eingabe des richtigen Versatzwinkels zwischen
dem PM-Motor und der Indexposition des instal-
lierten Drehgebers/Resolvers. Der Wertebereich
von 0 bis 32768 entspricht 0-2 x pi (Bogenmaß).
Dieser Parameter ist nur aktiv, wenn
Parameter 1-10 Motorart auf [1] PM, Vollpol
(Permanentmagnetmotor) eingestellt ist.
Funktion:
[0 - Eingabe der Induktivitätssättigungs-
1000 mH] grenze. Idealerweise hat dieser Parameter
denselben Wert wie
Parameter 1-37 Indukt. D-Achse (Ld). Wenn
der Motorhersteller eine Induktivi-
tätskurve liefert, geben Sie den
Induktivitätswert bei 200 % des
Nennwerts ein.
~n bei 60 Hz
n
3250–3460
1625–1730
840–1153
MG16H203
