Parameterbeschreibung

3.18 Parameter: 22-** Anwendungsfunktionen

Diese Gruppe enthält Parameter zur Überwachung von
Kühlanwendungen.
22-00 Verzögerung ext. Verriegelung
Range: Funktion:
0 s [0 - 600 Nur relevant, wenn Sie einen der Digitaleingänge
*
s] in Parametergruppe 5-1* Digitaleingänge auf [7]
Externe Verriegelung programmiert haben. Der
Timer für die externe Verriegelung führt eine
Verzögerung ein, die nach Entfernen des Signals
an dem Digitaleingang, der auf externe Verrie-
gelung programmiert ist, angewendet wird, bevor
eine Reaktion erfolgt.
3.18.1 22-1* Air Pres. to Flow (Luftdr. an
Luftstrom)
Parametergruppe für Luftdrucküberwachungsfunktionen.
22-10 Air Pressure to Flow Signal source
Zur Auswahl der Signalquelle zur Messung der Druckdifferenz.
Der Frequenzumrichter verwendet die Differenz zur Berechnung
des Luftstroms. Verwenden Sie die Skalierung für
Analogeingänge.
Option:
[0] Keine Funktion
*
[1] Analogeingang 53
[2] Analogeingang 54
[7] Analogeing. X30/11
[8] Analogeing. X30/12
3.18.2 22-2* No-Flow Erkennung
Erfassung Kein
Durch uss/niedr. Geschw.
P 22-21
Niedr.
Leistung
erfasst
Niedr. Geschw.
erfasst
P 22-22

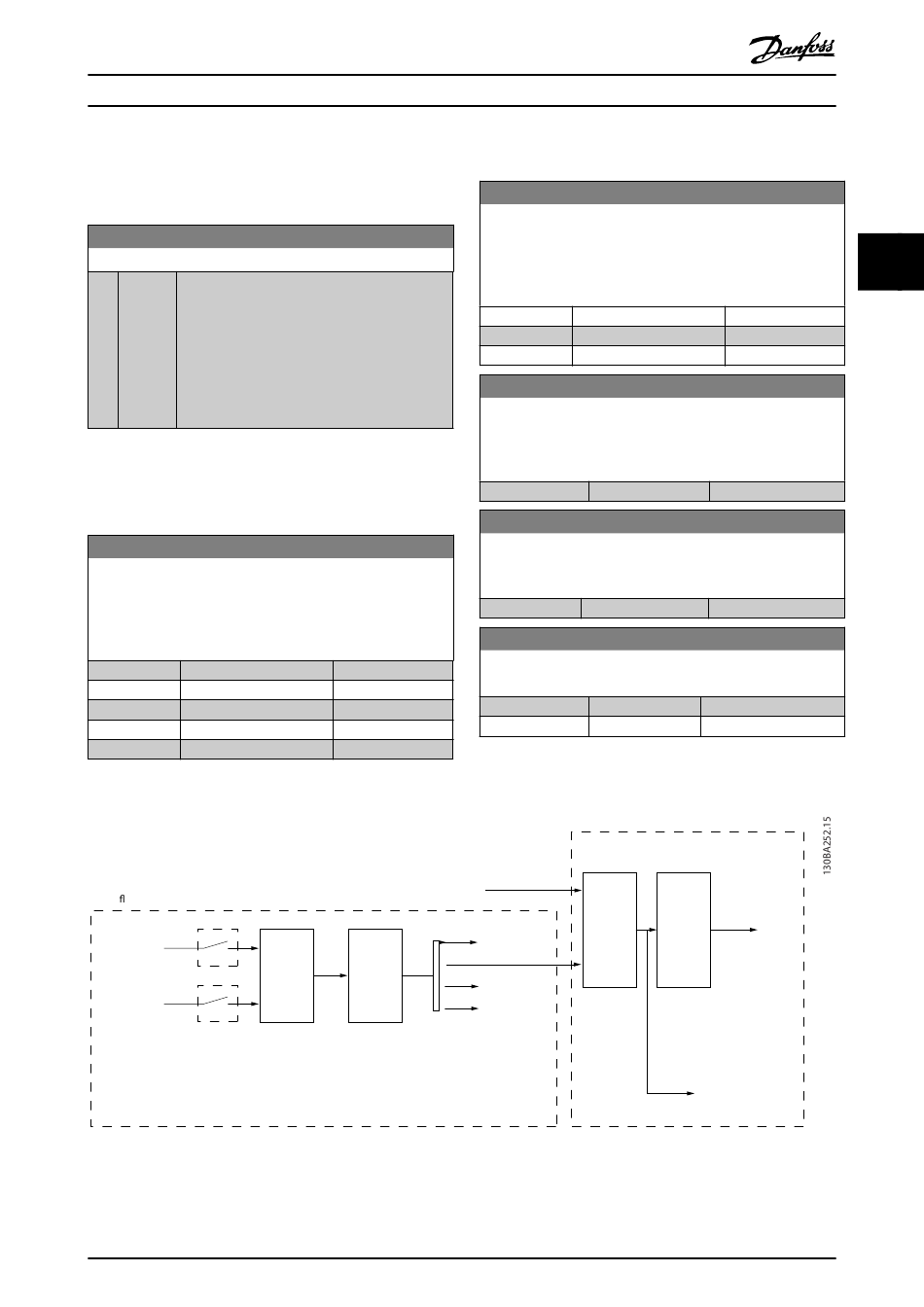

Abbildung 3.49 No-Flow-Erkennung
MG16H203
Programmierhandbuch
Funktion:
≥1
Erfas-
sungs-
zeitgeber
P 22-24
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
22-10 Air Pressure to Flow Signal source
Zur Auswahl der Signalquelle zur Messung der Druckdifferenz.
Der Frequenzumrichter verwendet die Differenz zur Berechnung
des Luftstroms. Verwenden Sie die Skalierung für
Analogeingänge.
Option:
[9] Analogeingang X42/1
[10] Analogeingang X42/3
[11] Analogeingang X42/5
22-11 Air Pressure to Flow Fan k-factor
Zur Eingabe der ///Schleuderziffer des Lüfters. Die ///Schleuder-
ziffer wird vom Lüfterhersteller festgelegt. Der Frequenzumrichter
verwendet die ///Schleuderziffer zur Berechnung des Luftstroms.
Range:
1000 [1 - 10000 ]
*
22-12 Air Pressure to Flow Air density
Zur Eingabe der Luftdichte. Der Frequenzumrichter verwendet die
Luftdichte zur Berechnung des Luftstroms.
Range:
1.2 [0.001 - 10 ]
*
22-13 Air Pressure to Flow Fan flow unit
Zur Auswahl der Einheit zur Anzeige des berechneten Luftstroms.
Option:
[0] m³/h
*
[1] m³/s
Sleep mode
Ext. Energie-
sparmodus-
befehl
≥1
Aus
Warnung
Alarm
Funktion:
Funktion:
Funktion:
Funktion:
Min.
Laufzeit-
Sleep
geber
mode
Min.
Energie-
sparzeit-
geber
P 22-40
P 22-41
Kaskadenregler
(Abschaltbefehl)
P 25-26
