Parameterbeschreibung
0-12 Satz verknüpfen mit
Option: Funktion:

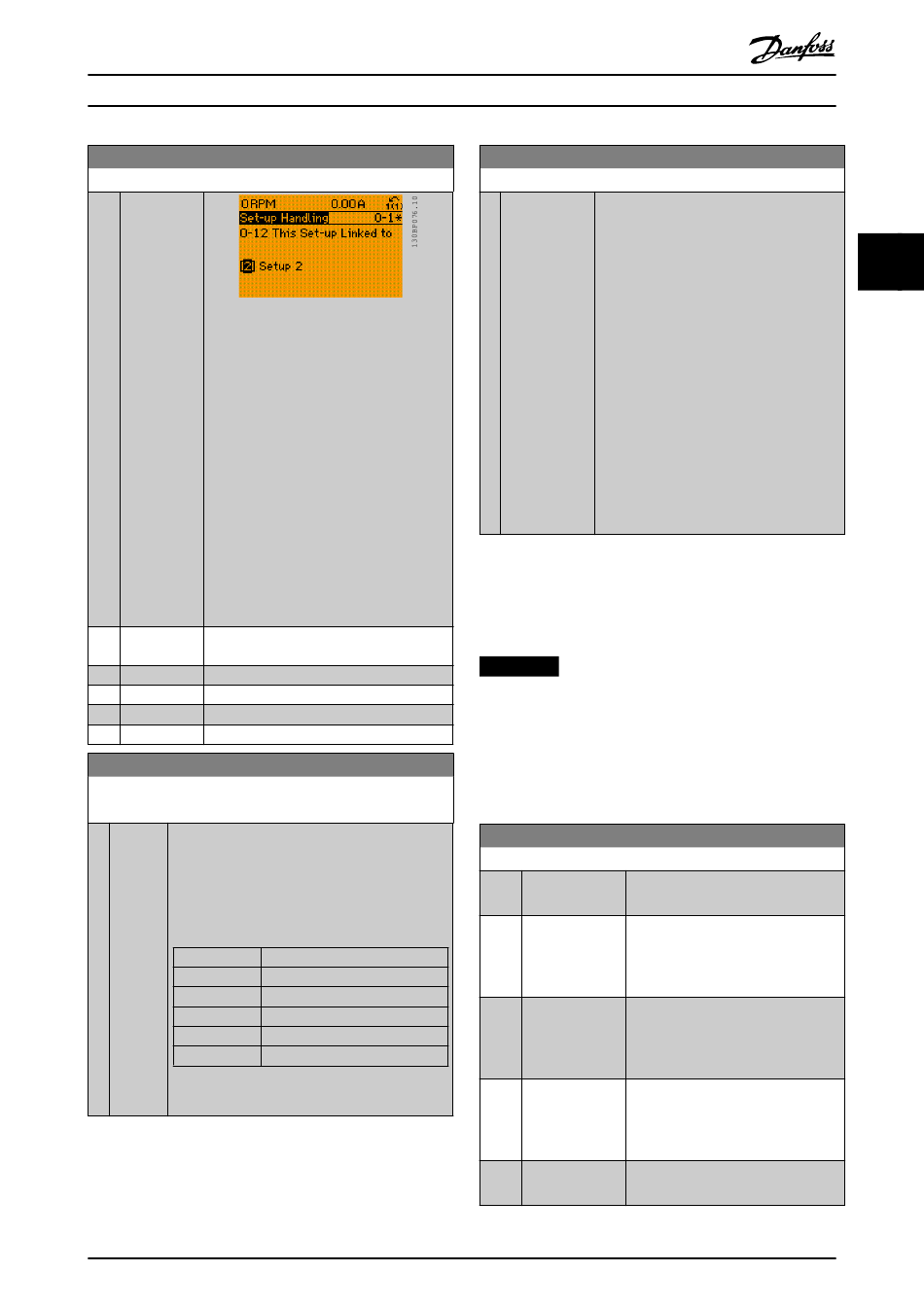

Abbildung 3.2 Parametersätze
Ist die Verknüpfung vollständig, enthält
Parameter 0-13 Anzeige: Verknüpfte Parame-
tersätze die Konfigurationen 1 und 2 und
weist so darauf hin, dass alle nicht während
des Betriebs änderbaren Parameter nun in
Satz 1 und 2 gleich sind. Liegen
Änderungen für einen nicht während des
Betriebs änderbaren Parameter vor (Parame-
tersatz 2), z. B.
Parameter 1-30 Statorwiderstand (Rs), werden
diese automatisch auch in Parametersatz 1
übernommen. Nun können Sie während des
Betriebs zwischen Parametersatz 1 und 2
wechseln.
[0] Nicht
*
verknüpft
[1] Satz 1
[2] Satz 2
[3] Satz 3
[4] Satz 4
0-13 Anzeige: Verknüpfte Parametersätze
Array [5]
Range: Funktion:
0 [0 - Zeigt eine Liste aller Parametersätze, die mit der
*
255 ] Funktion aus Parameter 0-12 Satz verknüpfen mit
verknüpft worden sind. Der Parameter hat 1 Index
für jeden Parametersatz. Der Wert für jeden Index
gibt an, welche Sätze mit diesem Parametersatz
verknüpft sind.
Index
0
1
2
3
4
Tabelle 3.1 Beispiel für Satzverknüpfung
MG16H203
Programmierhandbuch
LCP-Wert
{0}
{1,2}
{1,2}
{3}
{4}
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
0-14 Anzeige: Prog. sätze/Kanal bearbeiten
Range: Funktion:
0 [-2147483648 Anzeige der Einstellungen von
*
- 2147483647 ] Parameter 0-11 Programm-Satz für jeden der
4 verschiedenen Kommunikationskanäle.
Wird die Anzeige als Hex dargestellt, wie es
im LCP der Fall ist, steht jede Zahl für einen
Kanal.
Die Ziffern 1-4 stehen für die Nummer des
jeweiligen Parametersatzes; F steht für die
Werkseinstellung und A für einen aktiven
Parametersatz. Von rechts nach links lauten
die Kanäle wie folgt: LCP, Feldbus, USB,
HPFB1.5.
Beispiel: Der Wert AAAAAA21h bedeutet,
dass der Frequenzumrichter-Buskanal in
Parameter 0-11 Programm-Satz Satz 2
verwendet, das LCP Satz 1 nutzt, und alle
anderen Kanäle den aktiven Parametersatz
verwenden.
3.2.2 0-2* LCP-Display
Definieren Sie Variablen, die im LCP angezeigt werden
sollen.
HINWEIS
Informationen zum Erstellen von Displaytexten finden
Sie unter:
•
Parameter 0-37 Displaytext 1.
•
Parameter 0-38 Displaytext 2.
•
Parameter 0-39 Displaytext 3.
0-20 Displayzeile 1.1
Option: Funktion:
Auswahl der Variable für die Anzeige
in der 1. Zeile, linke Stelle im Display.
[37] Displaytext 1 Hiermit können Sie eine individuelle
Textzeichenfolge zur Anzeige am LCP
oder zum Auslesen über serielle
Kommunikation schreiben.
[38] Displaytext 2 Hiermit können Sie eine individuelle
Textzeichenfolge zur Anzeige am LCP
oder zum Auslesen über serielle
Kommunikation schreiben.
[39] Displaytext 3 Hiermit können Sie eine individuelle
Textzeichenfolge zur Anzeige am LCP
oder zum Auslesen über serielle
Kommunikation schreiben.
[89] Anzeige Datum/ Zeigt das aktuelle Datum und die
Uhrzeit Uhrzeit an.
3 3
