Zuschaltschwelle - Danfoss VLT Refrigeration Drive FC 103 Programmierhandbuch

Parameterbeschreibung
25-32 Zuschaltfunktionszeit
Range: Funktion:
15 [0 - Die Zuschaltfunktionszeit dient dazu, ein häufiges Zu-
s 300 und Abschalten der Pumpen mit konstanter Drehzahl
*
s] zu vermeiden. Die Zuschaltfunktionszeit beginnt,
3 3
sobald Sie den Parameter in
Parameter 25-31 Zuschaltfunktion auf [1] Aktiviert
einstellen und wenn die Pumpe mit variabler
Drehzahl bei Max. Drehzahl [UPM] oder Max
Frequenz [Hz] läuft (Parameter 4-13 Max. Drehzahl
[UPM] oder Parameter 4-14 Max Frequenz [Hz]). Dabei
muss sich mindestens 1 Pumpe mit konstanter
Drehzahl in der Stoppposition befinden. Sobald der
programmierte Timerwert abläuft, wird eine Pumpe
mit konstanter Drehzahl zugeschaltet.
25-33 Abschaltfunktion
Option:
[0] Deaktiviert
*
[1] Aktiviert
25-34 Abschaltfunktionszeit
Range: Funktion:
15 [0 - Der Abschaltfunktionstimer dient dazu, ein häufiges
s 300 s] Zu- und Abschalten von Pumpen mit konstanter
*
Drehzahl zu vermeiden. Die Abschaltfunktionszeit
startet, sobald die Pumpe mit anpassbarer Drehzahl
auf Parameter 4-11 Min. Drehzahl [UPM] oder
Parameter 4-12 Min. Frequenz [Hz] läuft, dabei sind
eine oder mehrere Pumpen mit konstanter Drehzahl
in Betrieb und die Systemanforderungen werden
erfüllt. In dieser Situation trägt die Pumpe mit
anpassbarer Drehzahlregelung geringfügig zum
System bei. Bei Ablauf des programmierten Zeitge-
berwerts schaltet die drehzahlgeregelte Pumpe
zurück, um einen unnötigen Druckwasserkreislauf zu
vermeiden.
196
VLT
Funktion:
Die Abschaltfunktion stellt sicher, dass die
niedrigstmögliche Anzahl an Kompressoren
läuft, damit Energie gespart wird. Wenn Sie die
Abschaltfunktion auf [0] Deaktiviert einstellen,
wird Parameter 25-34 Abschaltfunktionszeit nicht
aktiviert.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
®
Refrigeration Drive FC 103
F
VLT-Pumpe
F
min

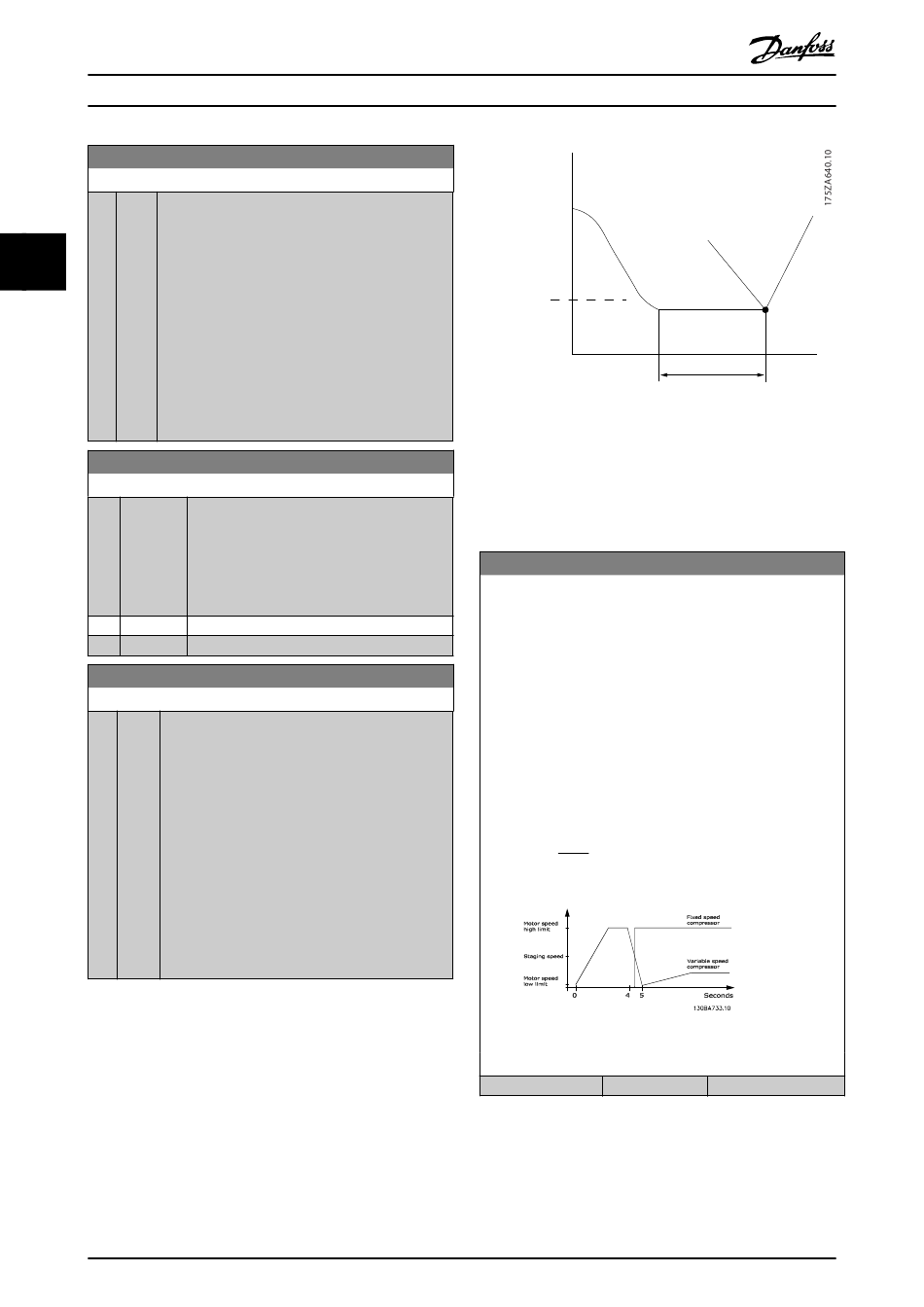

Abbildung 3.66 Abschaltfunktionszeit
3.20.5 25-4* Zuschalteinstell.
Parameter zum Ermitteln der Bedingungen für das Zu-/
Abschalten des Kompressors.

25-42 Zuschaltschwelle

Bei der Montage eines Kompressors mit konstanter Drehzahlre-
gelung fährt der Kompressor mit variabler Drehzahlregelung auf
eine niedrigere Drehzahl herunter, damit der Systemdruck nicht
überschritten wird. Wenn der Kompressor mit variabler Drehzahl-
regelung die Zuschaltdrehzahl erreicht, wird der Kompressor mit
konstanter Drehzahl zugeschaltet. Der Frequenzumrichter
berechnet anhand der Zuschaltschwelle die Drehzahl des
Kompressors mit variabler Drehzahlregelung zum Zeitpunkt des
Erreichens des Zuschaltungspunkts des Kompressors mit
konstanter Drehzahlregelung. Die Zuschaltschwelle ist das
Verhältnis von Parameter 4-11 Min. Drehzahl [UPM] oder
Parameter 4-12 Min. Frequenz [Hz] zu Parameter 4-13 Max.
Drehzahl [UPM] oder Parameter 4-14 Max Frequenz [Hz] in Prozent.
Die Zuschaltschwelle liegt zwischen:
η =
ZUSCHALTUNG %
und 100 %, n
entspricht Max. Drehzahl [UPM].
Abbildung 3.67 Zuschaltschwelle
Range:
Size related
*
Abschaltung
Pumpe
Abschalten
Dauer Zeitgeber
η
NIEDRIG
× 100 %
η
HOCH
ist dabei Min. Drehzahl [UPM] und n
NIEDRIG
Funktion:
[ 0 - 100 %]
HOCH
MG16H203
